Remington 498 - Manual (Page 74)

74 114915

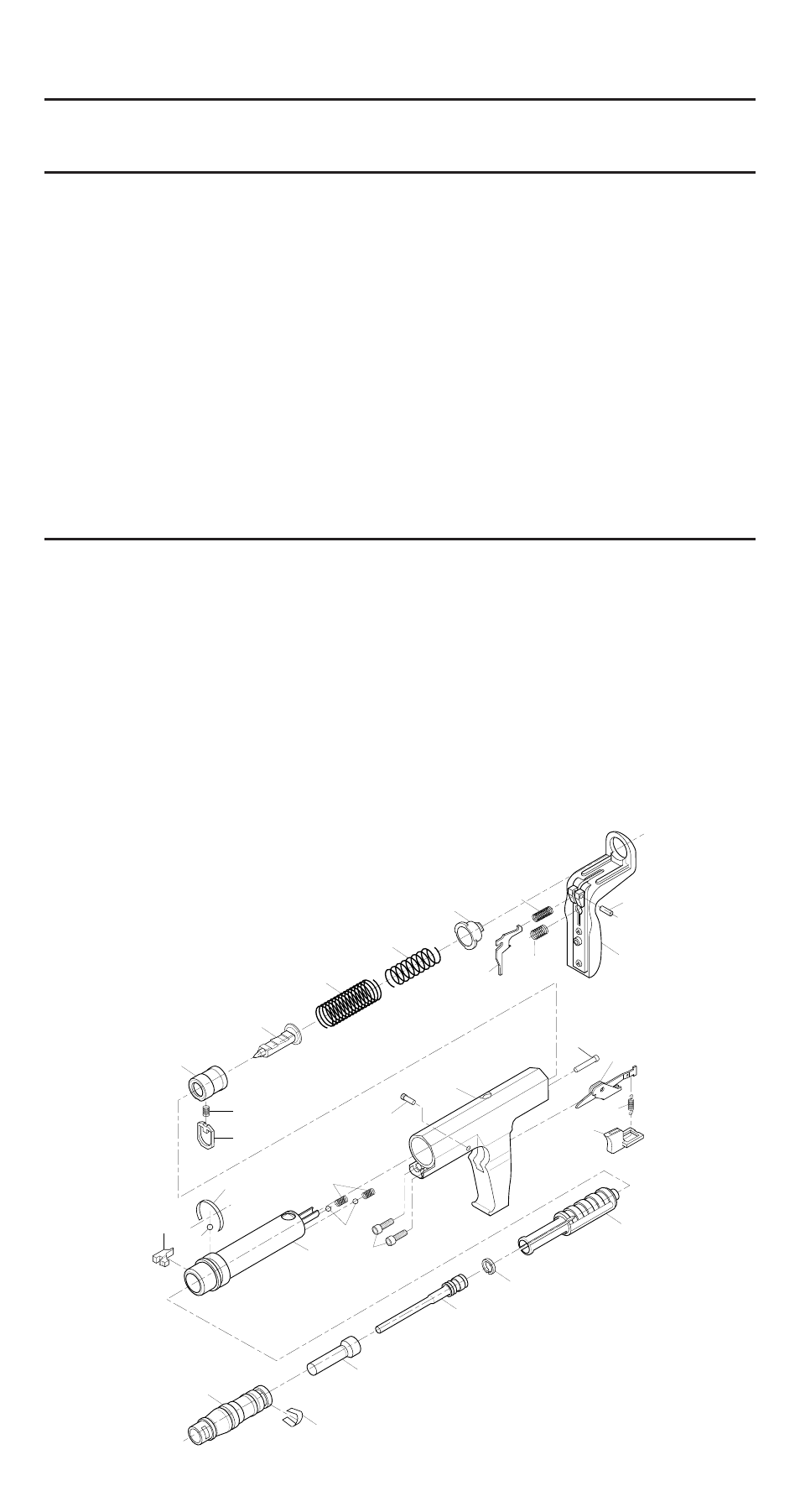

Liste des pièces
N° N° de
clé pièce Description 493 498
18 305009 Plaque de base 1
306009 Plaque de base 1
19 301011 Bague de cisaillement 1 1
20 301300 Porte-gâchette 1 1
21 301023 Gâchette 1 1
22 301024 Ressort de gâchette 1 1
23 301904 Ensemble percuteur 1 1
24 301026 Ressort de porte-gâchette 1 1
25 301025 Ressort du percuteur 1 1
26 301028 Bouchon 1 1
27 301601 Tampon de caoutchouc 1 1
28 301844 Culbuteur 1 1
29 301840 Ressort 1 1
30 301843 Ressort 1 1
31 301845 Tige du culbuteur 1 1
ACCESSOIRES
N° de
pièce Description
301053 Anti-éclats - Modèle 493 1
306053 Anti-éclats - Modèle 498 1
056415 Lunettes de protection 1 1
056486 Cepillo, 5/8 de pulgada 1 1
302001 Llave hexagonal de 5 mm 1 1
IMPORTANT : Ne pas utiliser le N° clé lors de la commande d’une pièce de re-
change. Commandez toujours les composantes au moyen du numéro de pièce et
de la description. Indiquer le modèle et le numéro de série de l’outil.
