73 114915
N° N° de
clé pièce Description 493 498
1 301002 Corps 1
306001 Corps 1
2 301034 Tige du déclencheur 1 1
3 301906 Ensemble « chargeur » (support, barre et tube) 1 1
4 301531 Ressort d’avance 1 1
5 301533 Déclencheur 1 1
6 301015 Vis 2
306015 Vis 2
7 305100 Cylindre extérieur 1
306100 Cylindre extérieur 1
8 301014 Ressort annulaire 1
306014 Ressort annulaire 1
9 301013 Bille 1 1
10 501107 Butée 1
306012 Butée 1
11 301016 Goupille-poussoir 1 1
12 301046 Bille 2 2
13 301047 Ressort 2 2
14 305006 Manchon du piston 1
306006 Manchon du piston 1
15 305913 Ensemble piston (y compris le piston et l’anneau) 1
306903 Ensemble piston (y compris le piston et l’anneau) 1
16 301208 Anneau de piston 1 1
17 305010 Guide 1
306010 Guide 1
Entretien
IMPORTANT:
Nettoyer l’outil après chaque journée d’utilisation. Démonter le tube et le nettoyer
au moyen de la brosse à métal fournie avec l’outil.
Avis : NE PAS tenter de nettoyer
le passage de la bande de cartouche au moyen de la brosse à métal. Vaporiser un
peu de lubrifiant de bonne qualité (tel que WD-40) et essuyer avec un chiffon.

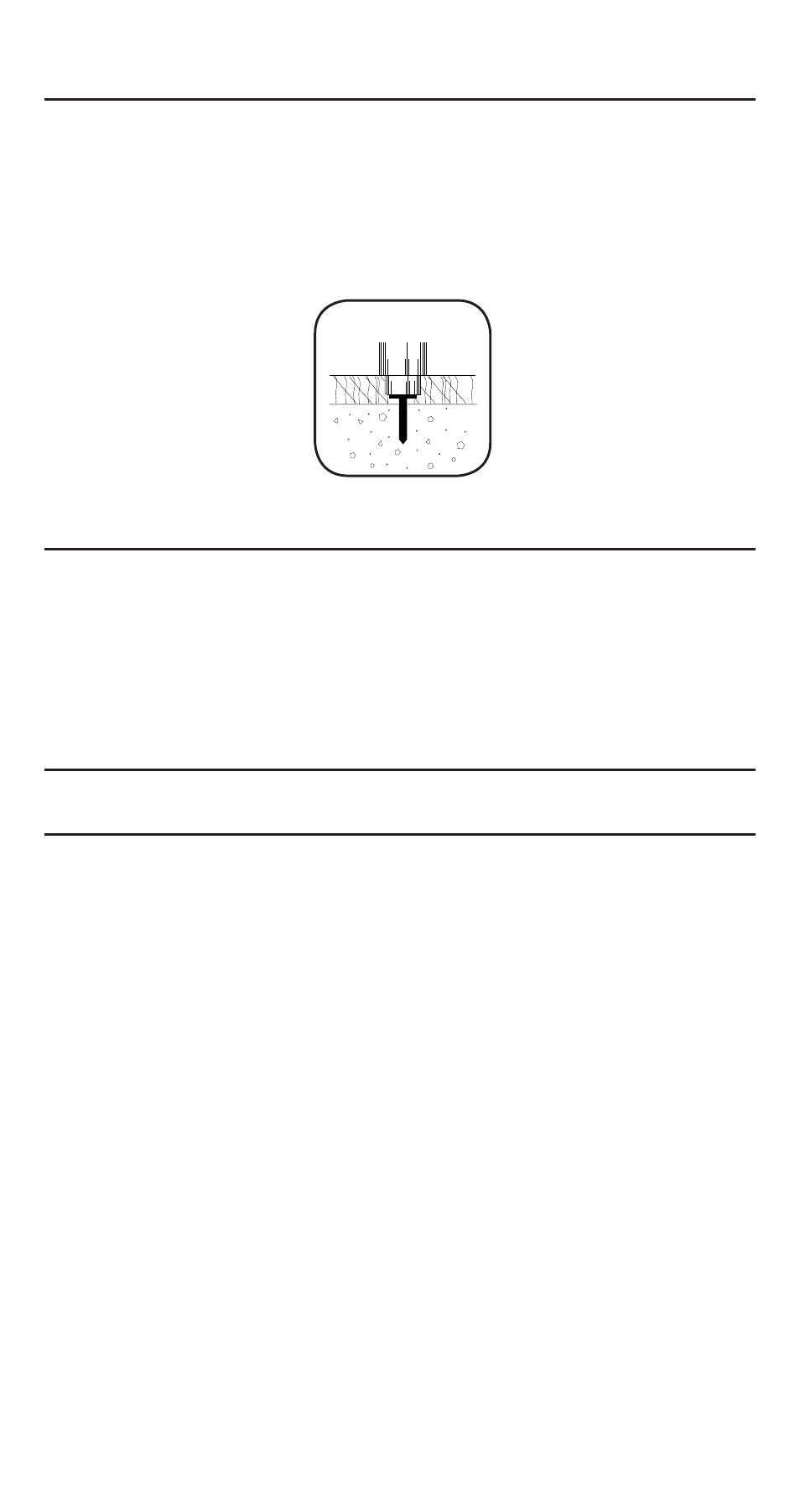

SURCHARGE DU PISTON
Si, après le tir, l’outil ne s’ouvre pas et que le piston dépasse la bouche d’une
longueur de 13 mm (0,5 po) ou plus :
1. Frapper l’extrémité de la bouche sur une surface dure pour enfoncer le piston
dans la bouche du canon.
2. Faire avancer la bande de cartouches et repositionner le piston. (voir l’étape 6
de la section Utilisation).
Liste des pièces
Utilisation
SURCHARGE
