62 Manuel – Chauffe-eau d’intérieur série VB LS

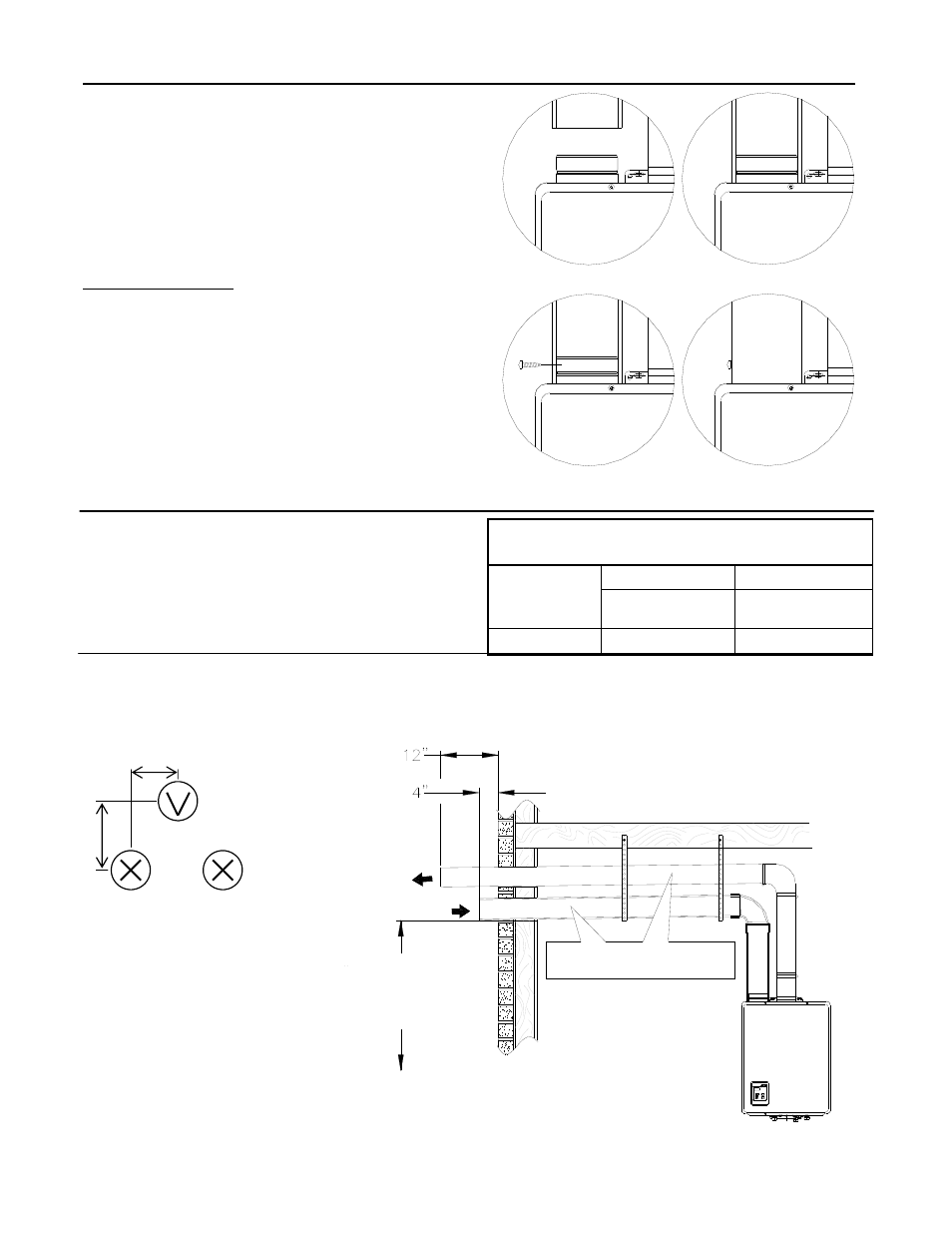

Ensemble de prise d'air
Le système d'admission d'air consiste en un tuyau de
fourniture locale de 4 pouces de diamètre en acier inox, en
PVC, ABS ou CPVC catégorie 40. Un maximum de 6 pieds
de conduite semi flexible en aluminium peut être utilisée.
Une ventilation de sécheuse entouré de papier d'argent ou
des produits à corps cellulaire ne sont pas autorisés.
L'admission d'air a un espacement pouvant être nul par
rapport aux combustibles.
Connexion de prise d'air
1. Percez 2 petits trous en bout du tuyau d'admission d'air.
2. Glissez le tuyau par dessus le terminaison de prise
d'air.
3. En utilisant un niveau, assurez-vous que le tuyau est
bien droit.
4. Avec des vis autotaraudeuses, fixez le tuyau sur la
terminaison de prise d'air.
5. Appliquez un cordon de silicone autour du tuyau et de la
terminaison de prise d'air, afin d'assurer une connexion
étanche.
Montage du tuyau d'évacuation
Référez-vous aux instructions d'installation du constructeur
pour le système de ventilation d'évacuation spécifique.
4 3
1 2
COMBUSTION AIR /
INTAKE
EXHAUST
SLOPE INTAKE AND EXHAUST
TOWARD OUTSIDE TERMINATION
MINIMUM 1/4" PER FOOT
Terminaisons horizontales
L'admission d'air doit être située par rapport à l'évacuation comme illustré ci-dessous. L'arrivée d'air doit avoir une pente de
1/4" par pied afin d'éviter l'entrée de la pluie.
Installation de conduit de cheminée (R98LSi
, R98LSi-ASME)
8 ”
6 ”
Entrée
Entrée
optionnelle
ÉVACUATION
La terminaison de ventilation et
l’entrée d’air doivent être dans la
même zone de pression.
Espacement de la ventilation par
rapport aux combustibles
Taille de
ventilation
Enfermée Non enfermée
Horizontale et
Verticale
Horizontale et
Verticale
4" (102 mm) 4" (102 mm) 1" (26 mm)
12" MINIMUM AU
DESSUS DU SOL OU DU
NIVEAU DE LA NEIGE
INCLINER ENTRÉE ET ÉVACUATION
VERS LA TERMINAISON EXTÉRIEURE
AU MINIMUM DE 1/4" PAR PIED
SORTIE
ENTRÉE D'AIR DE
