Manuel – Chauffe-eau d’intérieur série VB LS 61

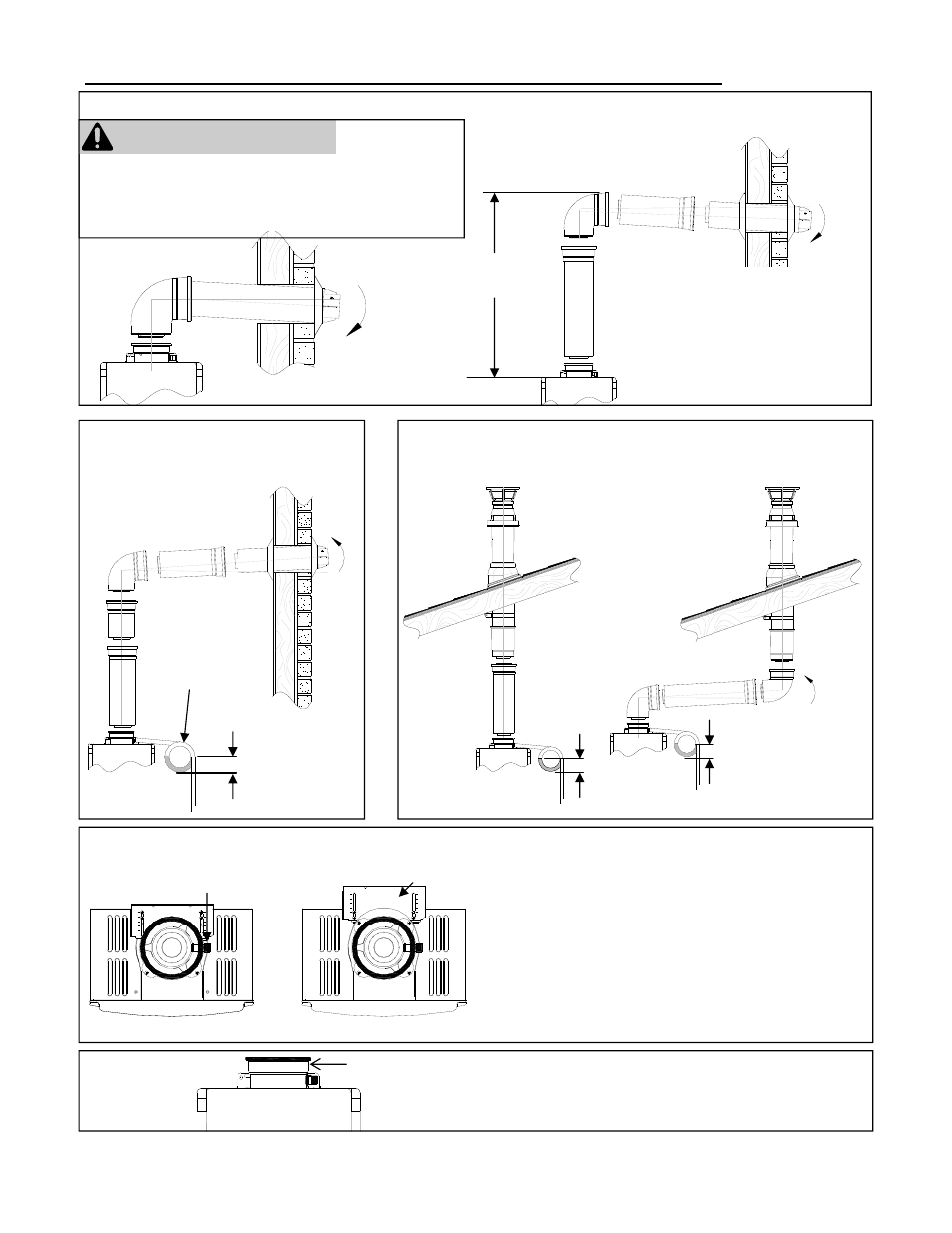

Installation de conduit de cheminée (RL75i, RL94i)
3 in (75 mm)
minimum
Condensate
Trap
Terminaison verticale
(collecteur de condensat requis pour toutes les
installations)
3 in (75 mm)
minimum
3 in (75 mm)
minimum
Terminaison horizontale
avec collecteur de condensat
3 in (75 mm)
minimum
Piège à
condensat
Pour régler la position du collecteur de condensat, ou
remplacer le haut de ventilation femelle par un male :
1. Desserrez les 4 vis du support arrière.
2. Faites glisser le support du haut de ventilation femelle.
3. Enlevez les 4 vis fixant le haut de ventilation femelle sur
le chauffe-eau.
4. Levez le haut de ventilation femelle et repositionnez-le
comme souhaité (ou remplacez-le par un haut de
ventilation male).
5. Remettez les 4 vis du haut de ventilation et resserrez
les 4 vis du support.
Fixez la pièce de ventilation connectée sur le chauffe-eau
avec une vis autotaraudeuse dans le trou situé au dessus
du collecteur de condensat.
Support
Collecteur de condensat
Vis de fixation
Horizontal Termination without using the Condensate Collector
Hauteur maximum *
5' (1,52 m) Dans les régions à climat froid il se
produira plus de condensat dans le
système de ventilation. Un collecteur
de condensat est recommandé pour
ces climats.
Si plus d'un coude est utilisé dans la
section verticale, vous devez utiliser
un collecteur de condensat.
* Un collecteur de condensat est requis
sur les terminaisons horizontales si une
élévation verticale dans le système de
ventilation dépasse 5' (1,52 m). AVERTISSEMENT
Si un collecteur de condensat n'est pas utilisé, le tuyau
de drainage doit être capuchonnée pour éviter que gaz
d'échappement et condensat n'entrent dans le bâtiment.
Ce capuchon est livré sur l'appareil.
