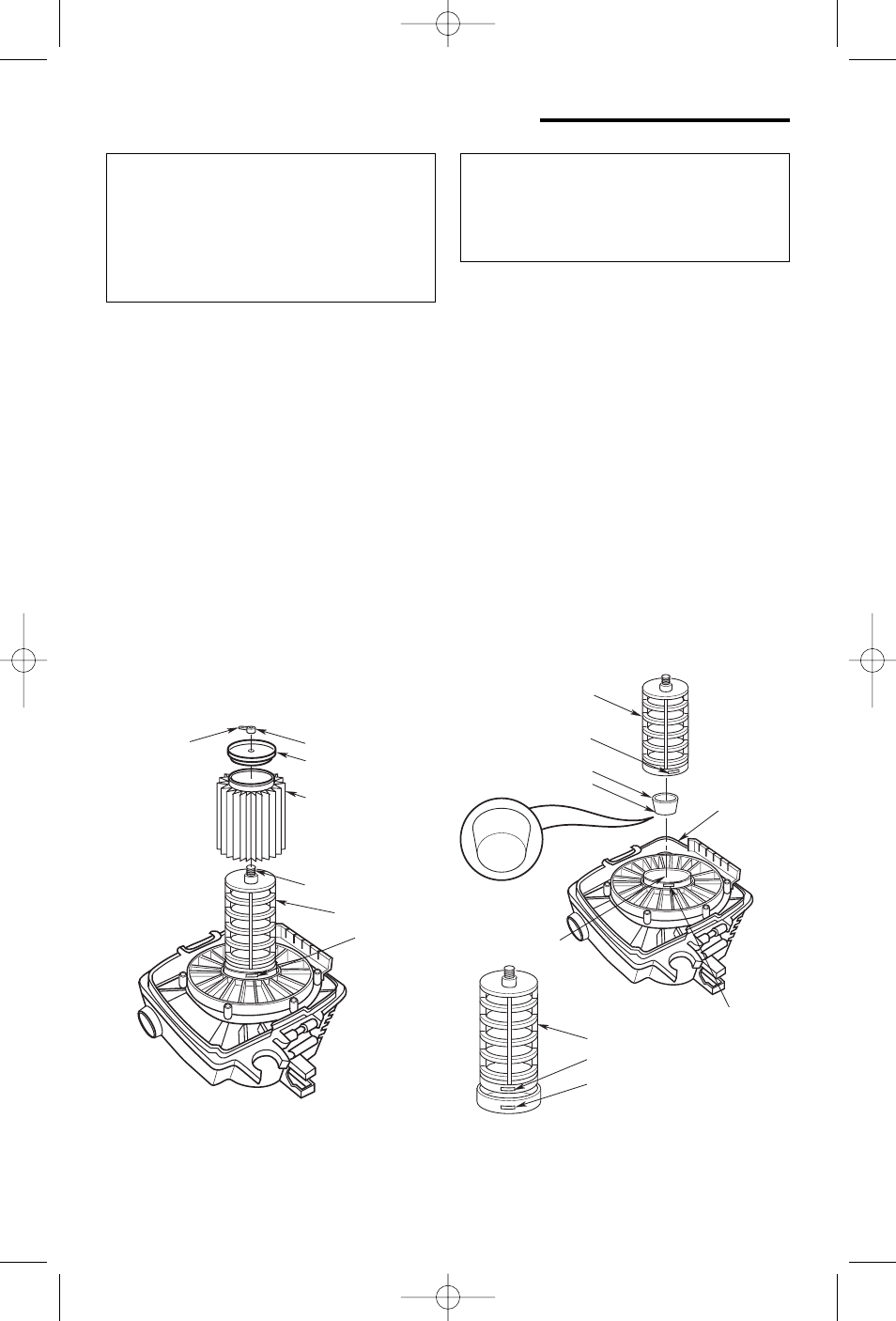

Reemplazo del flotador y la jaula
1. Deslice cuidadosamente el filtro sobre la jaula del
filtro, deslizándolo sobre el anillo central que cubre
las 3 ranuras hasta que el filtro se detenga contra
la tapa.
2. Coloque el agujero de la placa del filtro sobre el
espárrago roscado de la jaula del filtro.
3. Empuje suavemente sobre la placa del filtro para
asentar el anillo de goma del filtro dentro del canal
circular de la placa del filtro.
4. Coloque la tuerca del filtro en el espárrago roscado y
apriétela hacia abajo. Apriétela solamente con los
dedos.
NOTA: La palanca de la tuerca del filtro debe estar
alejada de la placa, de la manera que se muestra en la
ilustración.
IMPORTANTE: No apriete excesivamente la tuerca, ya
que esto podría deformar o agrietar la placa del filtro, la
jaula del filtro o el filtro.
Ensamblaje de la jaula del filtro
NOTA: Si es necesario quitar o reemplazar la jaula o el
flotador, use un destornillador de hoja plana e
introduzca la hoja cerca de una de las lengüetas entre la
jaula del filtro y la abertura central de la tapa. Haga
palanca en la lengüeta hasta sacarla de la ranura. Incline
la jaula y levántela alejándola de la tapa. Reinstale o
reemplace la jaula del filtro de la manera siguiente:
1. Coloque el flotador sobre la abertura que está en el
centro de la tapa con las palabras “Este lado hacia
la tapa” orientadas hacia abajo sobre el agujero.
2. Alinee las lengüetas de la jaula del filtro con las
ranuras de la abertura central de la tapa.
3. Empuje sobre la jaula del filtro hasta que las
lengüetas se acoplen a presión en las ranuras para
lograr un encaje seguro.
