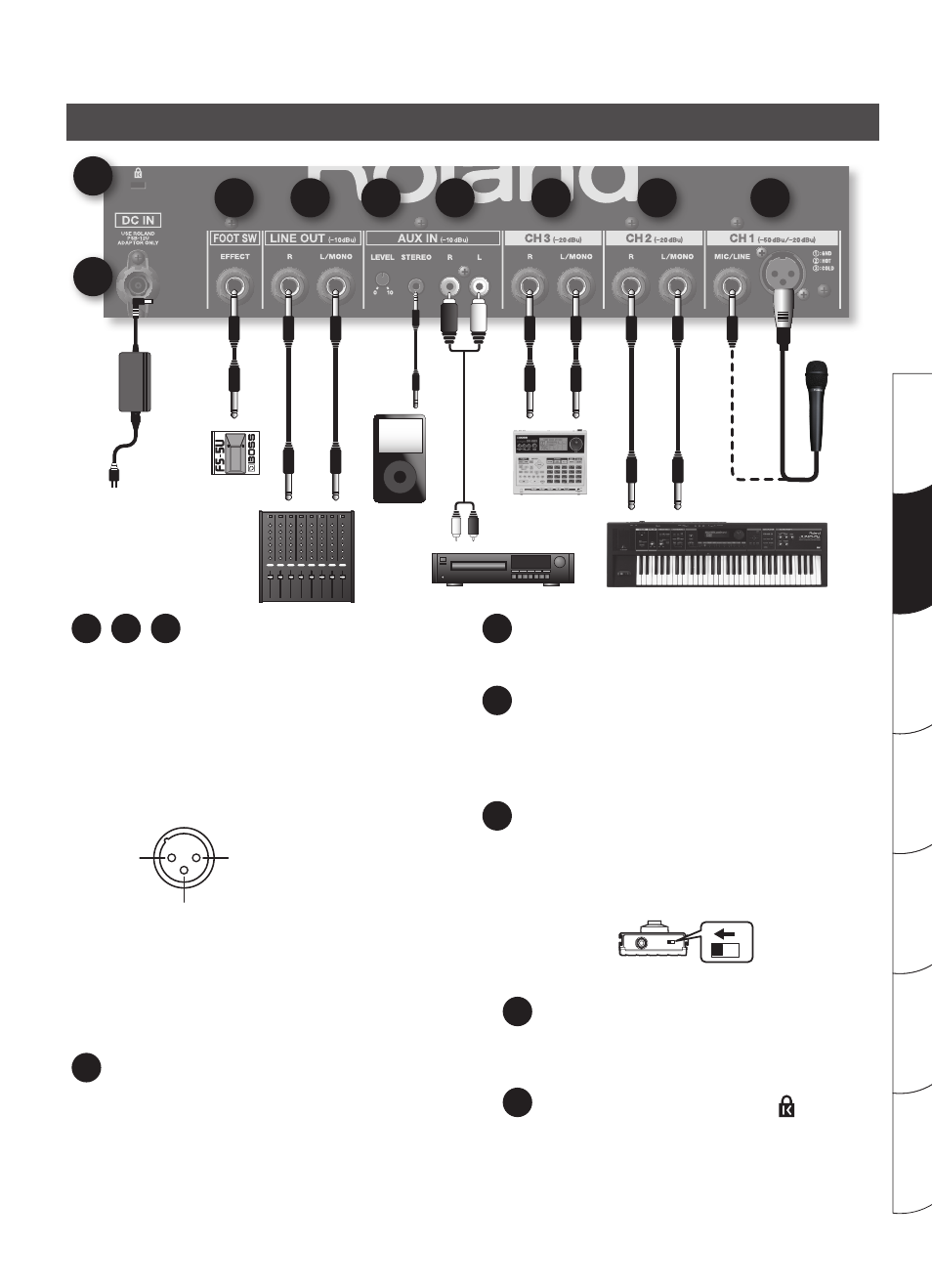

Anschlussbuchsen
1 2 3 Eingänge CH 1-CH 3
Hier können Sie bis zu drei Geräte anschließen, z. B. ein Keyboard oder
ein anderes elektronisches Musikinstrument, einen CD-Player oder ein
Mikrofon (nur CH 1).
CH 1 BALANCED-Eingangsanschluss (XLR)
CH 1-Eingangsbuchsen
Dieser Kanal bietet eine Klinkenbuchse und einen XLR-Anschluss zum
bequemen Anschließen eines Mikrofons.
Dieser Eingang unterstützt einen Bereich von der Pegelstärke des
Mikrofoneingangs (-50 dBu) bis zur Pegelstärke des Line-Eingangs
(-20 dBu), die beispielsweise bei einem Keyboard auftritt.
Dieses Instrument ist mit symmetri-
schen XLR-Eingängen ausgestattet.
Das Anschlussdiagramm für diese
Buchse ist nebenstehend abgebildet.
Nehmen Sie die Anschlüsse erst vor,
nachdem Sie auch die Anschlussdia-
gramme der anzuschließenden
Geräte geprüft haben.
* Dieser Anschluss unterstützt keine Phantomspeisung.
Eingangsbuchsen CH 2, 3
Hier können Sie ein Keyboard, ein anderes elektronisches Musikinstru-
ment oder Audiogeräte wie z. B. einen CD-Player (-20 dBu) anschließen.
Falls Ihr Gerät lediglich ein Monosignal ausgibt, schließen Sie es an
L/MONO an.
4 AUX IN-Buchsen
Hier können Sie ein Gerät wie z. B. einen CD-Player oder einen
tragbaren Audio-Player (-10 dBu) anschließen.
Es stehen Ihnen zwei Arten von Buchsen zur Verfügung (Cinchbuchsen
und eine Stereo-Miniklinkenbuchse). Die Signale werden intern gemischt.
Sie können die beiden Buchsen gleichzeitig verwenden, in diesem Fall
kann die Lautstärke aber geringer sein, als wenn die Buchsen einzeln
verwendet werden.
* Der Effekt (Hall, Chorus, WIDE) wirkt nicht auf die Signale, die über
die AUX IN-Buchsen eingespeist werden.
5 AUX IN [LEVEL]-Regler
Über diesen Regler wird die Lautstärke des Tons eingestellt, der über
die AUX IN-Buchse eingespeist wird.
6 LINE OUT-Buchsen
Hier können Sie ein Mischpult oder einen Rekorder anschließen.
Wenn die Ausgabe in Mono erfolgt, verwenden Sie die L/MONO-Buchse.
Die EQUALIZER- und [VOLUME]-Regler haben keine Auswirkungen auf
LINE OUT.
7 FOOT SW-Buchse
Wenn Sie hier einen Fußtaster anschließen, können Sie die integrierten
Effekte mit dem Fuß ein- bzw. ausschalten. Sie benötigen einen
Fußtaster (BOSS FS-5U; wird separat angeboten) und ein Anschlusskabel
(normales Klinkenkabel).
Stellen Sie den Polaritätsschalter so ein, dass er zur Buchse weist.
Polaritätsschalter
8 DC IN-Buchse
Schließen Sie hier den mitgelieferten Netzadapter an.
Verwenden Sie ausschließlich den mit dem KC-110 mitgelieferten
Netzadapter.
9 Security Slot (Sicherheitsschloss) ( )
http://www.kensington.com/
* Wenn Anschlusskabel mit Widerständen verwendet werden, kann
der Lautstärkepegel der an den Eingängen (CH 1-CH 3, AUX IN)
angeschlossenen Geräte niedrig sein. Verwenden Sie in diesem Fall
Kabel ohne Widerstände.
1: GND 2: HOT
3: COLD
Mikrofon
1 2 3 4 5 6 7
8
9
Keyboard
Drumcomputer
CD-Player
Mischpult
Fußtaster
Netzadapter
Tragbarer
Audio-Player
