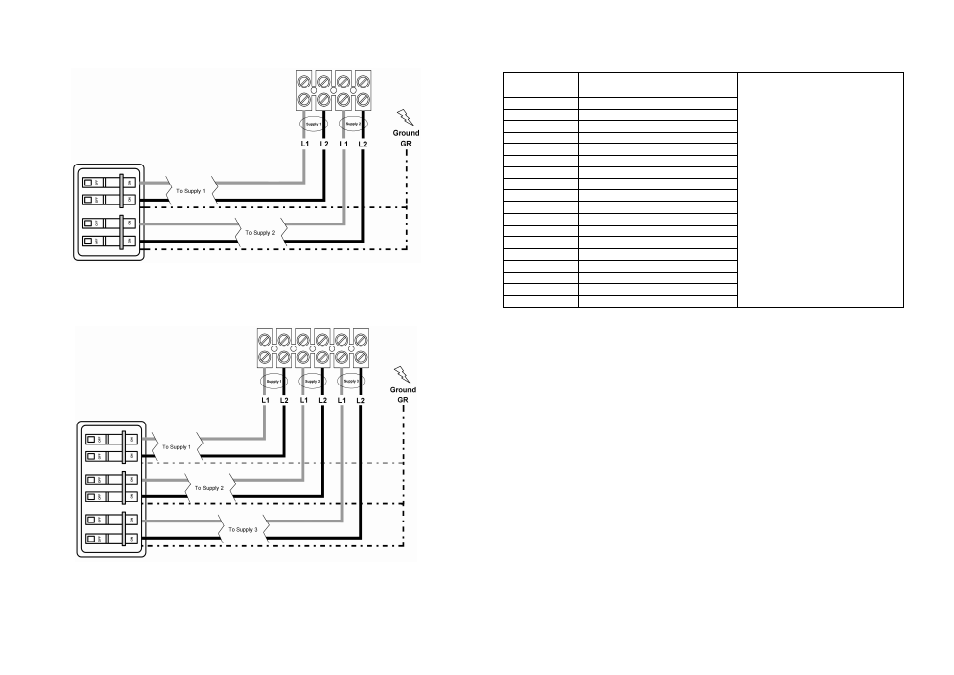

Diagram 2
AE115 Terminal Block Connection
The AE115 requires two independent 240V AC circuits protected by two separate and independent
double pole breakers (as shown) rated at 40 A each.
Diagram 3
AE125 Terminal Block Connection
The AE125 requires three independent 240V AC circuits protected by three separate and independent
double pole breakers (as shown) rated at 40 A each.
6
Piezas de recambio
Nº de pieza
Descripción (Consulte
el Diagrama 1, Pagina 4)
93 793770 Bloque terminales 4 salidas (AE115)
93 793771 Bloque terminales 6 salidas (AE125)
93 793772 Tapa frontal (blanca)
93 793773 Disyuntor térmico (AE115)
93 793842 Disyuntor bipolar (AE125)
93 793774 Transductor de flujo
93 793775 Caja de PCI (tapa)
93 793776 Caja de PCI (base)
93 793843 PCI de control (AE115)
93 793844 PCI de control (AE125)
93 793779 Pomo de ajuste
93 793845 Sellos del anillo de O
93 793846 Tornillos para el calentador
93 793784 Filtro de entrada 3/4"
93 793847 Calentador Uno (AE115)
93 793848 Calentador Dos (AE115)
93 793849 Calentador Uno (AE125)
93 793850 Calentador Dos (AE125)
Para obtener información adicionales,
consulte con su distribuidor local.
SI TIENE ALGUNA PREGUNTA
SOBRE MANTENIMIENTO O
INSTALACIÓN, LLAME AL TELÉFONO
866-330-2729 (Toll Free)
Fax: 802-496-6924
BBT NORTH AMERICA
Bosch Group
www.boschhotwater.com
Mantenimiento
Compruebe el filtro de agua de entrada una vez al año
•
Desconecte la válvula de aislamiento del agua fría del calentador suministrada por el instalador. Si
no la hubiera, instálela antes de continuar.
•
Abra el grifo de agua caliente más cercano para aliviar la presión de las tuberías.
•
Coloque un cubo bajo la conexión de entrada de agua fría del calentador, para recoger el agua
drenada.
•
Afloje la conexión de las tuberías de agua fría (parte inferior derecha del calentador) para acceder
al filtro (consulte el Diagrama 1, página 4).
•
Saque el filtro, límpielo con agua y compruebe que no presenta daños. Si el filtro está dañado,
cámbielo.
