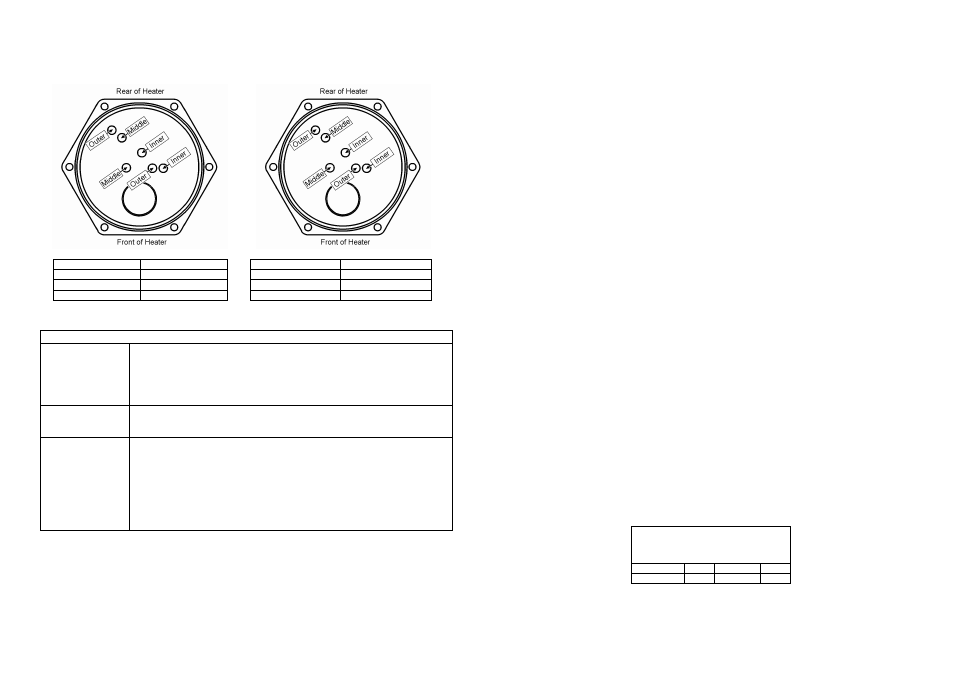

Using an Ohmmeter to check for Premature element failure
LEFT MODULE Top View RIGHT MODULE Top View
Meter probes Ohm Reading Meter probes Ohm Reading
Outer to Outer 10.5 ± 0.5 Ohms Outer to Outer 10.5 ± 0.5 Ohms
Middle to Middle 11.5 ± 0.5 Ohms Middle to Middle 11.5 ± 0.5 Ohms
Inner to Inner 15.0 ± 1 Ohms Inner to Inner 21.0 ± 1 Ohms
Note: On AE115 model, there is no middle element.
Water flow too low
There are
restrictions in the
plumbing Obstructions in the water path can restrict the flow of water through the heater.
Verify the heater’s inlet filter screen, faucet aerators, showerheads and whole
house filters are clear of debris. Verify proper flow on the outlet side of the heater
with the hot water pipe disconnected. Maximum flow rates for each unit are as
follows. AE115 = 2.3gpm, AE125 = 3.5gpm.
Water supply
pressure too low Verify incoming water supply is at least 30psi. For people on well systems, the
recommended pressure range is 30-50psi.
Outlet shut-off
valves are set too
low Adjust installer supplied outlet valve as described below:
• Completely open both installer supplied inlet and outlet shut-off valves at the
heater. (if none installed, install before proceeding)
• Completely open hot water on the highest flowing hot water fixture served by
the heater (i.e. bathtub).
• Slowly close the outlet shut-off valve, slowing the water flow rate until the
temperature at the hot water faucet corresponds to the values given on
Graph 1 on Page 8 of the manual, or desired water temperature is reached.
14
Especificaciones
Unidad AE115 Unidad AE125
Suministro de voltaje 2 x 240V CA (Canadá 240VCA) 3 x 240V CA (Canadá 240VCA)
Amperaje 2 x 40 A (Canada 80 A) 3 x 40 A (Canada 120 A)
Potencia máxima 17.25 kW 26.85kW
Intervalo de control de
temperatura 35°C a 55°C 35°C a 55°C
Intervalo de presión 15 psi hasta 150 psi 15 psi hasta 150 psi
Caudal mínimo 2,26 litros / min 3,02 litros / min
Caudal máximo Véase el Gráfico 1, Página 8 Véase el Gráfico 1, Página 8
Dimensiones (sin acoplamientos
de agua) 39.3 cm alto x 38,7 cm ancho x
11.3 cm profundo 39.3 cm alto x 38,7 cm ancho x
11.3 cm profundo
Peso (sin agua) 9 kg 10 kg
Nota: La unidad puede funcionar con voltajes de suministro inferiores, pero se aplicarán los
cambios siguientes:
Potencia máxima
15kW a 220V
13kW a 208V 22.5kW a 220V
20kW a 208V
Intervalo de control de temperatura 30,5°C hasta 46,6°C a 220V
27,7°C hasta 42,2°C a 208V 30,5°C hasta 46,6°C a 220V
27,7°C hasta 42,2°C a 208V
Caudal máximo
(Consulte el Gráfico 1, Página 8) 84% del máximo a 220V
75% del máximo a 208V 84% del máximo a 220V
75% del máximo a 208V
Uso del PowerStar
ADVERTENCIA:
Si el agua tiene un alto contenido mineral, es recomendable utilizar un sistema especial para ablandar el
agua. La garantía no cubre los daños que sufra el calentador de agua por el contenido mineral o la
dureza del agua.
EXENCIÓN DE RESPONSABILIDAD:
En el Estado de Massachusetts, la instalación debe realizarla un electricista o fontanero autorizado.
(Número de autorización: P1-09-25).
Colocación de Powerstar
ADVERTENCIA:
No instale el calentador de agua en una zona donde haya riesgo de helada. La garantía no cubre los
daños que sufra el calentador por las heladas.
• Si la unidad se utiliza en un área pública, realice su montaje de forma que no se llegue fácilmente a
la unidad, con el fin de impedir el vandalismo.
• Ponga la unidad en una zona nivelada de la pared, alejada de cualquier posible fuente de
salpicaduras de agua y de cualquier riesgo de humedad o contacto con algún objeto mojado .
Por si fuera necesario realizar alguna operación de servicio en el Powerstar, es recomendable respetar
las siguientes distancias de seguridad. No son obligatorias, pero facilitarán los trabajos de servicio que
haya que realizar.
3
Distancias mínimas
requeridas para las operaciones de
servicio
Arriba 12” Abajo 6”
Lados 0” Delante 12”
