Ridge Tool Company 21
Machine à couper et à préparer le cuivre Modèle 122XL
Entretien
MISE EN GARDE !
Assurez-vous que la machine est débranchée
avant toute intervention d’entretien ou de réglage.
Lubrification
Maintenez une légère couche d’huile sur la crémail-
lère, l’axe du galet de coupe et les arbres des rouleaux.
Rouleaux
Nettoyez les rouleaux systématiquement afin d’en élim-
iner toutes traces de crasse et de débris.
Remplacement des galets de coupe
Le galet de coupe est considéré usé lorsque son tran-
chant devient épaufré ou émoussé.
1. Desserrez le boulon d’épaulement, puis retirez le
chariot de galet (Figure 10A). Assurez-vous que le
boulon d’épaulement reste engagé dans l’arbre afin
qu’il puisse garder le ressort de tension en place.
2. Retirez la vis du galet de coupe, puis remplacez le
galet (Figure 10B).
3. Réinstallez le chariot de galet, puis serrez le boulon
d’épaulement.

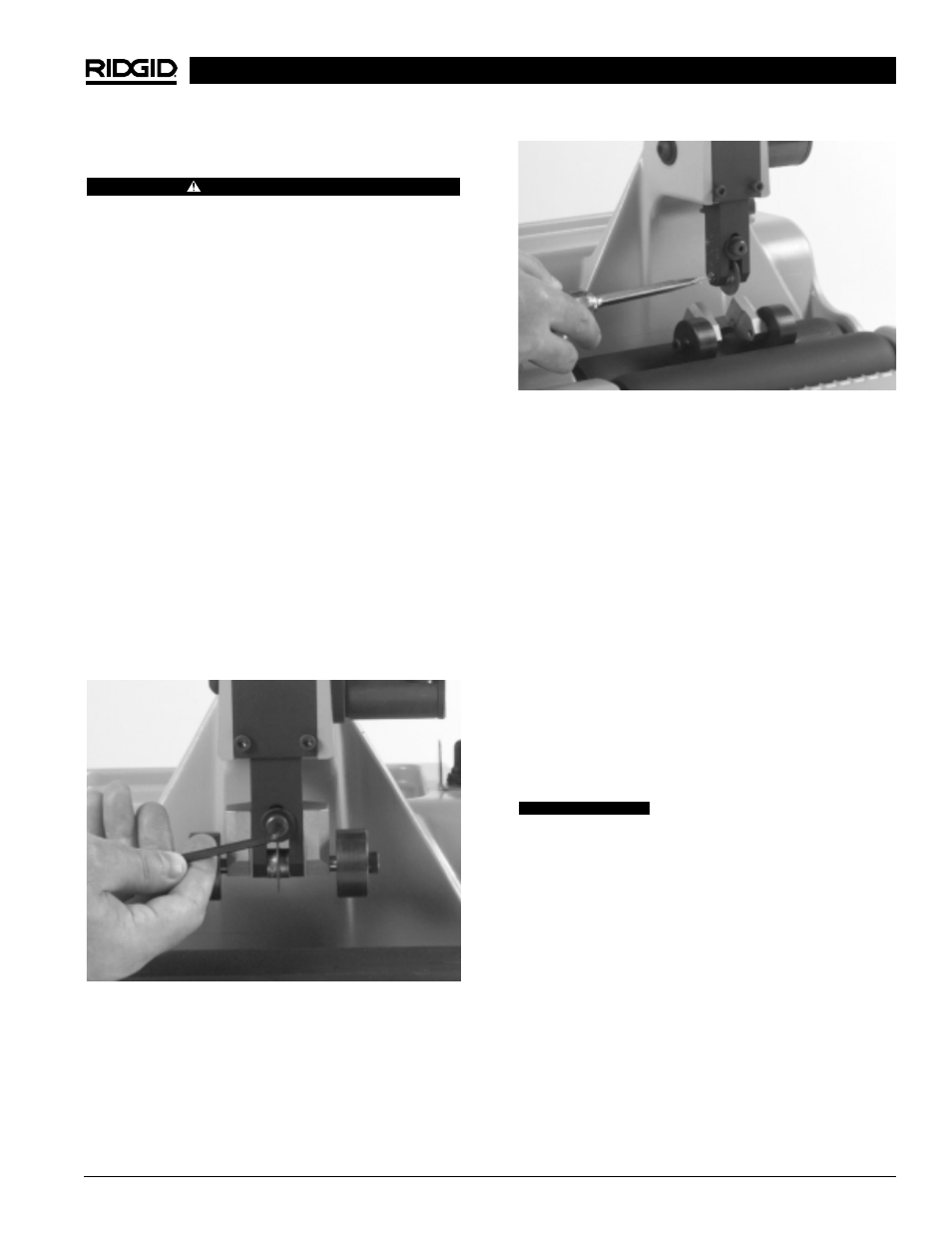

Figure 10A – Desserrage du boulon d’épaulement
Figure 10B – Retrait de la vis du galet de coupe
Remplacement de la brosse extérieure
La brosse est considérée usée lorsque ses poils devi-
ennent inégaux ou trop courts pour assurer le nettoyage
des tuyaux.
1. Immobilisez l’arbre en le tenant par le plat situé en
partie haute du carter.
2. Enlevez l’écrou de 1 /
2
po et la rondelle de l’arbre,
puis remplacez la brosse.
3. Réinstallez l’écrou et la rondelle, tout en immobil-
isant l’arbre.
Remplacement de la lame de l’alésoir
Remplacez les lames d’alésoir dès qu’elles deviennent
épaufrées ou émoussées.
1. Retirez l’alésoir de l’arbre en dévissant la vis de
blocage de 5 /
16
po à l’aide d’une clé Allen.
Les lames d’alésoir sont très
affûtées.
2. Dévissez les deux vis de fixation de la lame au cône
de l’alésoir. Remplacez la lame.
3. Remontez l’alésoir sur l’arbre à l’aide de la vis de
blocage de 5 /
16
po.
Remplacement du disque d’ébarbage
extérieur
Remplacez le disque d’ébarbage dès qu’il devient
émoussé et n’assure plus sa fonction.
1. Pour retirer la brosse, immobilisez l’arbre en le tenant
par le plat situé à proximité du bâti.
2. Enlevez l’écrou de 1 /
2
po et sa rondelle de l’arbre.
3. Retirez la brosse et le disque d’ébarbage (Figure
11).
AVERTISSEMENT
