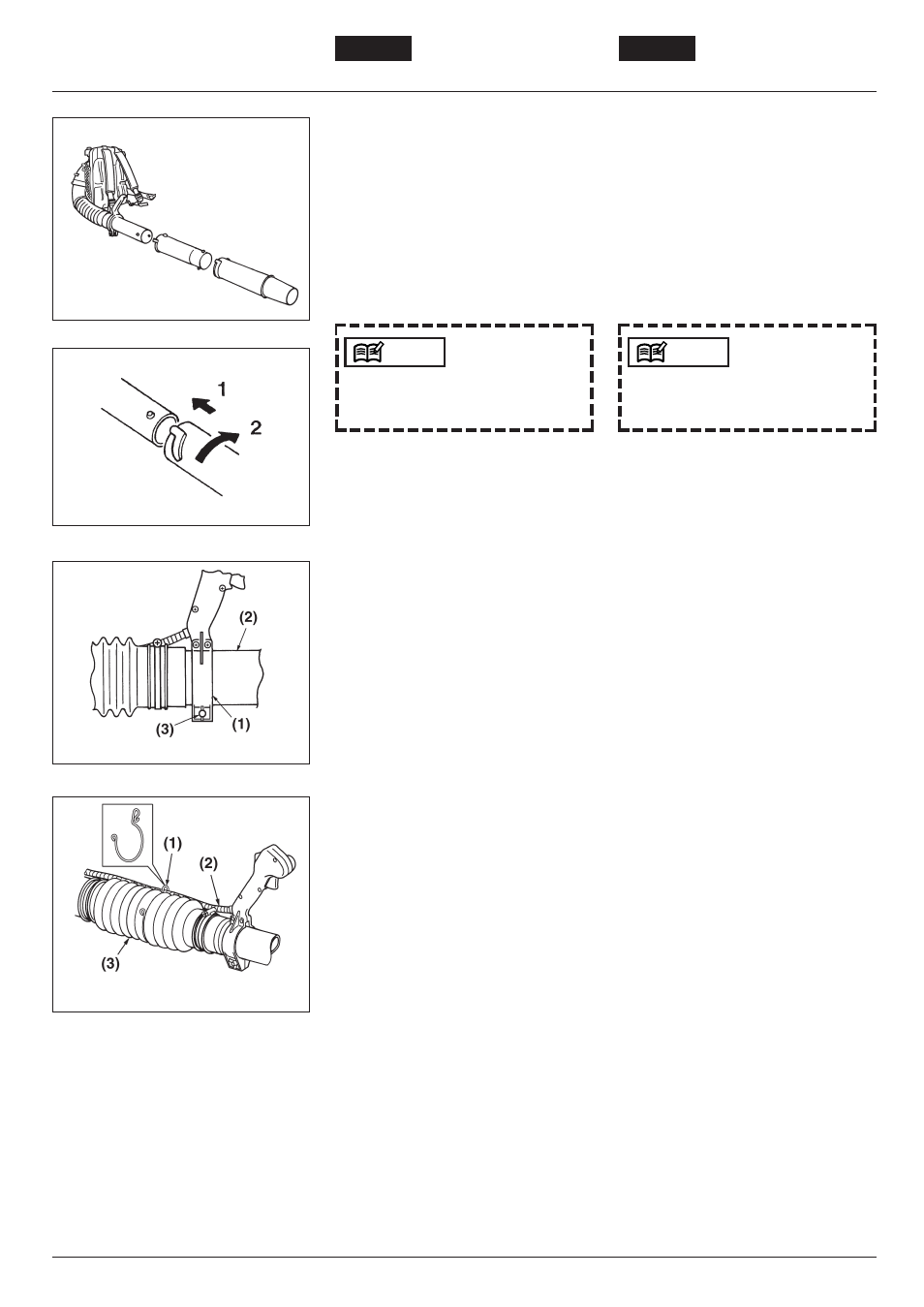

■ BLOWER TUBES
1. Connect the blower and swivel joint with
flexible hose. Clamp both ends of the
flexible hose securely with the hardware
supplied with the unit.
2. Align the protrusion and the groove
provided on the tube ends and twist the
tube until connection is locked up.
A light lubricant may be used to ease
assembly of flexible pipe to blower
elbow.
■ THROTTLE LEVER [EBZ8000RH]
• Set up the clamp to the swivel and
tighten the screw on the clamp.
(1) Clamp
(2) Swivel
(3) Screw
■ THROTTLE CABLE [EBZ8000RH]
• Use the clamp to fasten the colgate
tube containing the throttle cable and
the power cable to the hose.
(1) Clamp
(2) Cable
(3) Hose
NOTE
Assembly
■ TUBOS DEL SOPLADOR
1. Conecte el soplador a la unión giratoria
con la manguera flexible. Asegure
ambos extremos de la manguera
flexible con las abrazaderas y demás
elementos proporcionados con el
aparato.
2. Alinee la parte saliente con la ranura
que hay en los extremos del tubo, y gire
el tubo hasta que la conexión quede
trabada.
Podrá usarse un lubricante liviano para
facilitar la conexión del tubo flexible al
codo del soplador.
■ PALANCA DEL REGULADOR [EBZ8000RH]
• Instale la abrazadera a la unión
giratoria y apriete el tornillo en la
abrazadera.
(1) Abrazadera
(2) Unión giratoria
(3) Tornillo
■ CABLE DEL REGULADOR [EBZ8000RH]
• Utilice la abrazadera para atar con la
manguera el tubo de protección que
contiene el cable del gas y el cable del
motor.
(1) Abrazadera
(2) Cable
(3) Manguera
NOTA
Montaje
F1
F2
F3
F4
[EBZ8000RH]
[EBZ8000RH]
