Conexión de la Antena al TV
¡PRECAUCIÓN!
Tenga sumo cuidado al conectar la antena al inyector de potencia y a su
TV—!podría ocasionarle daños al TV si instala el inyector de potencia al
revés! Asegúrese de prestar atención al conector que esté usando cuando
acople el inyector de potencia.

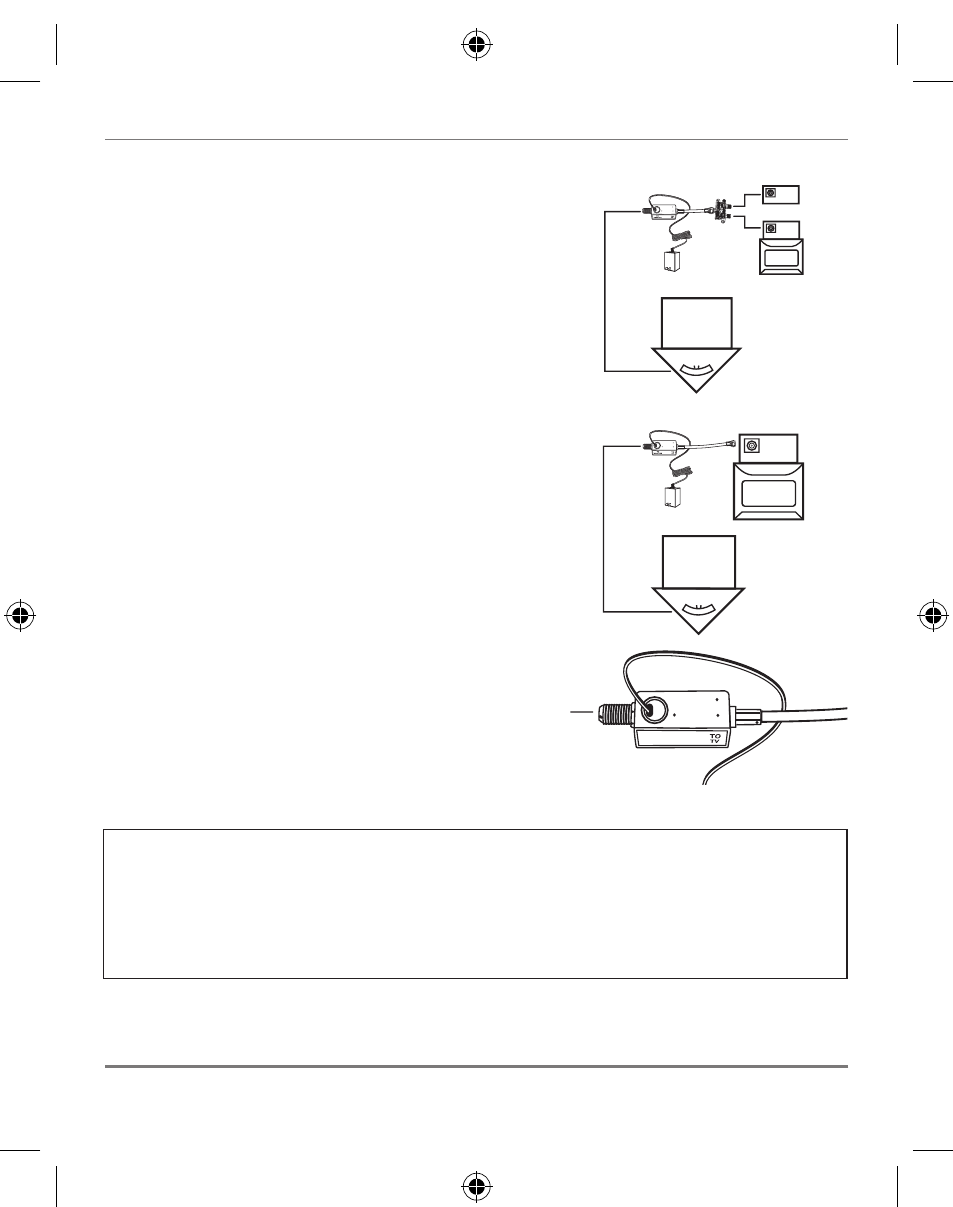

Para conectar la antena al T V , obser ve los pasos a continuación:
Al TV
A la
antena
TO ANTENNA
UNIT
1. A cople el conductor de conexión coaxial de la antena
al conector T O ANTENNA UNIT en el inyector
de potencia.
2. A cople el cable coaxial corto integrado en el iny ector
de potencia al conector ANTENNA IN.
Aviso: Si su TV incluye ter minales de tornillo par a
la conexión VHF/UHF , acople un transfor mador
de 75 ohmios a 300 ohmios (no incluido) entre el
inyector de potencia y las ter minales VHF/UHF .
Coax TV
Inyector de potencia
Desde la
antena
Coax TV
Inyector de potencia
Desde la
antena
Pantalla o
componente
alternativo
Divisor
Si desea dividir la señal pr oveniente de la antena,
conecte el cable coaxial corto integrado en el
inyector de potencia al divisor . NO COL OQUE
EL DIVISOR DE SEÑAL ENTRE EL
INYECTOR Y L A ANTENA.
3. E nchufe la fuente de alimentación integrada del
inyector en el tomacorriente luego de haber
finalizado todas las conexiones.
IMPORTANTE: Esta unidad de energía está hecha con el fin de
estar orientada correctamente en una posición v ertical o montada
en el piso.
