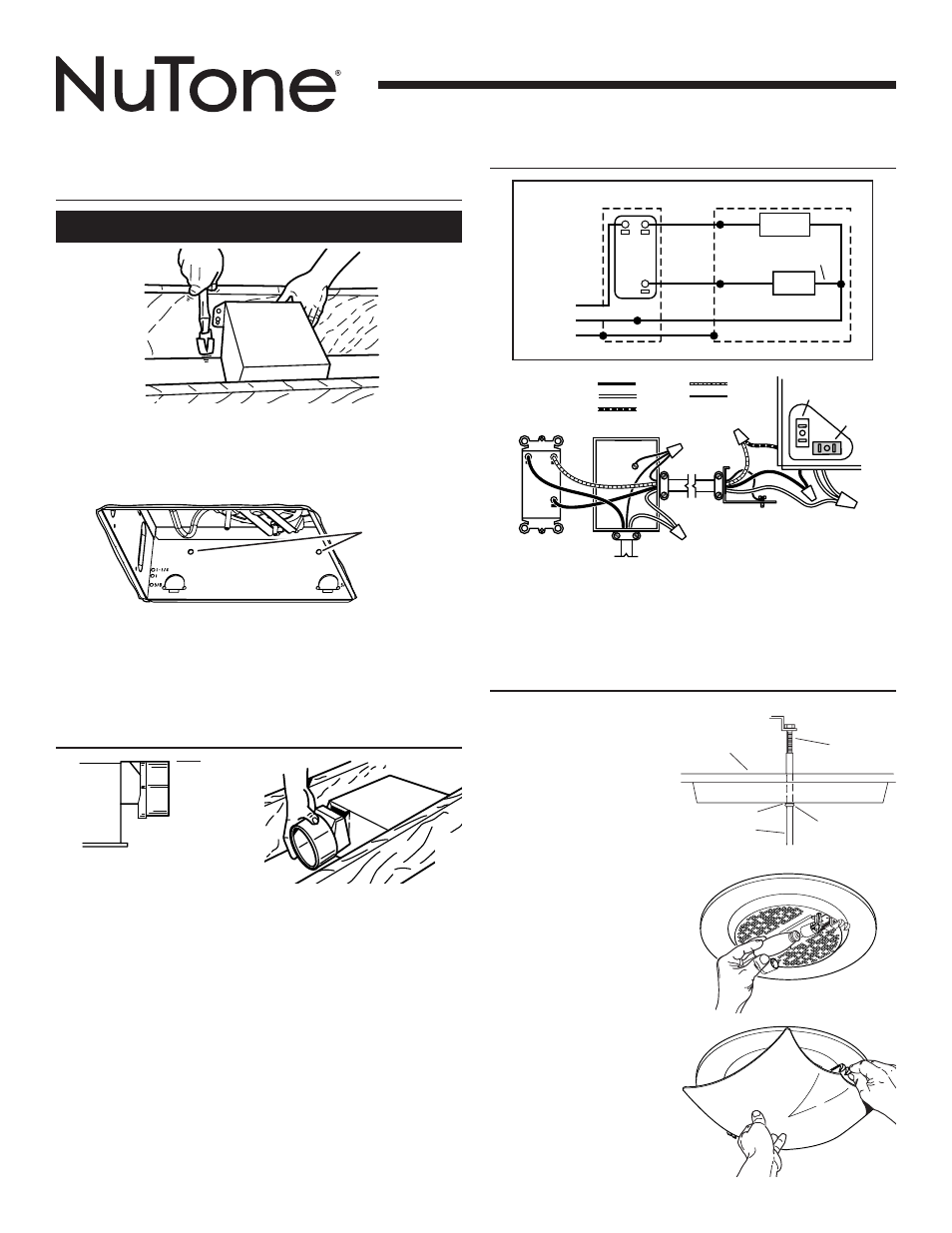

NuTone DECORATIVE SERIES 758NT - Manual (Page 7)

Página 7
MODELO 758NT
INSTALACIÓN DE LA
CUBIERTA (continuación)
INSTALACIÓN DEL SISTEMA
DE CONDUCTOS
AL RAS
NOTA: El conector del conducto
tiene una aleta compensadora
para el regulador de tiro La aleta
CONEXIÓN ELÉCTRICA
CAJA DEL CONMUTADOR
LAMP.
VENT.
CONTROL DOBLE
(se vende por separado)
BLANCO
NEGRO ROJO
TIERRA
(desnudo)
PLACA DE
CONEXIONES
LÍNEA DE ENTRADA
DE 120 VCA
AZUL
RECEPTÁCULO
BLANCO (LAMP.)
RECEPTÁCULO
NEGRO (VENT.)
estará “abierta” aproximadamente 1” (2.5 cm) cuando el conector
del conducto se sujete a la cubierta. Este diseño permite que el
material de aislamiento esté en contacto directo con la cubierta del
ventilador con lámpara de acuerdo con las normas de UL
(Underwriters Laboratories). Sin embargo, la más ligera corriente
invertida cerrará la aleta del regulador de tiro, evitando así la entra-
da de aire a la unidad o al espacio terminado.
4. Coloque la cubierta en la abertura de manera que su borde
inferior quede al ras del cielo raso terminado. Clave la cubierta
en la vigueta a través del orificio en forma de cerradura, en
ambos lados. Para asegurar un montaje sin ruido, coloque otro
clavo en el orificio superior de cada aleta de montaje.
Construcción existente
5. En la cubierta se pueden encontrar orificios de montaje
adicionales para aquellas instalaciones en las que es
inconveniente o imposible el acceso desde arriba. Clave o
atornille la cubierta directamente en las viguetas o el armazón.
ORIFICIOS DE
MONTAJE
ADICIONALES
1. Conecte a presión el conector del regulador de tiro/conducto en
la cubierta. Asegúrese de que las aletas del conector queden
fijas en las ranuras de la cubierta. La parte superior del conector
del regulador de tiro/conducto debe quedar al ras de la parte su-
perior de la cubierta.
2. Conecte el conducto redondo de 4” (10.2 cm) en el conector del
regulador de tiro/conducto y extienda el conducto hasta el exte-
rior a través de una tapa de techo o de pared. Revise el regulador
de tiro para asegurarse de que abre libremente. Coloque cinta en
todas las conexiones de los conductos para asegurarlas y hacerlas
herméticas.
ARME EL TACHO DE REJILLA
Y LA COTINILLA DE VIDRIO
1. Conecte la unidad de acuerdo
con este diagrama. Extienda el
cable eléctrico a la unidad tan
directamente como sea posible. No
permita que el cable toque los costados ni la parte superior de
la unidad después de que la instalación esté terminada.
1. Coloque la planrtillo de la
rejilla sobre la caja del
ventilador y conecte el
enchufe del cableado
preformado en el
receptáculo blanco de la
caja del ventilador.
2. Introduzca la varilla a través
del orificio central de la
plantillo de la rejilla. Coloque
la arandela entre la collera
de la varilla y la plantillo.
3. Enrosque la varilla en el tor-
nillo de la parrilla de la caja,
hasta que la plantillo quede
ajustada contra el cielo
raso.
4. Instale las bombillas. Utilice
los bulbos de candelabro
incandescente, 60 vatios
máximo.
5. Coloque la pantalla de vidrio
sobre la varilla de montaje
y alinee la pantalla en la
plantillo de la rejilla. Asegure
la pantalla de vidrio en la
plantillo de la rejilla con los
soportes de “garras”.
6. Restaure la energía
eléctrica y verifique la
operación de la unidad.
DIAGRAMA ELÉCTRICO
N E G R O C O M M .
V E N T .
A Z U L
N E G R O
B L A N C O
L A M P .
( B L N C . )
T I E R R A
V E N T .
( N E G . )
U N I D A D C A J A D E C O N M U T A D O R
C O M M .
L A M P .
L Í N E A
D E E N T .
N E G R O
R O J O
B L A N C O
T I E R R A
B L A N C O
B L A N C O
PLANTILLO
DE REJILLA
TORNILLO
DE LA
REJILLA
ARANDELA
COLLERA
VARILLA
