MODELO QTXN110HL
99043414G
5 8
2
3
1 9
5
7
7
2
4
10
5
5
11
14
19
18
20
13
17
16
15
12
13
14
21
22
23
24
25
26
30
6
7
29
28
27
3

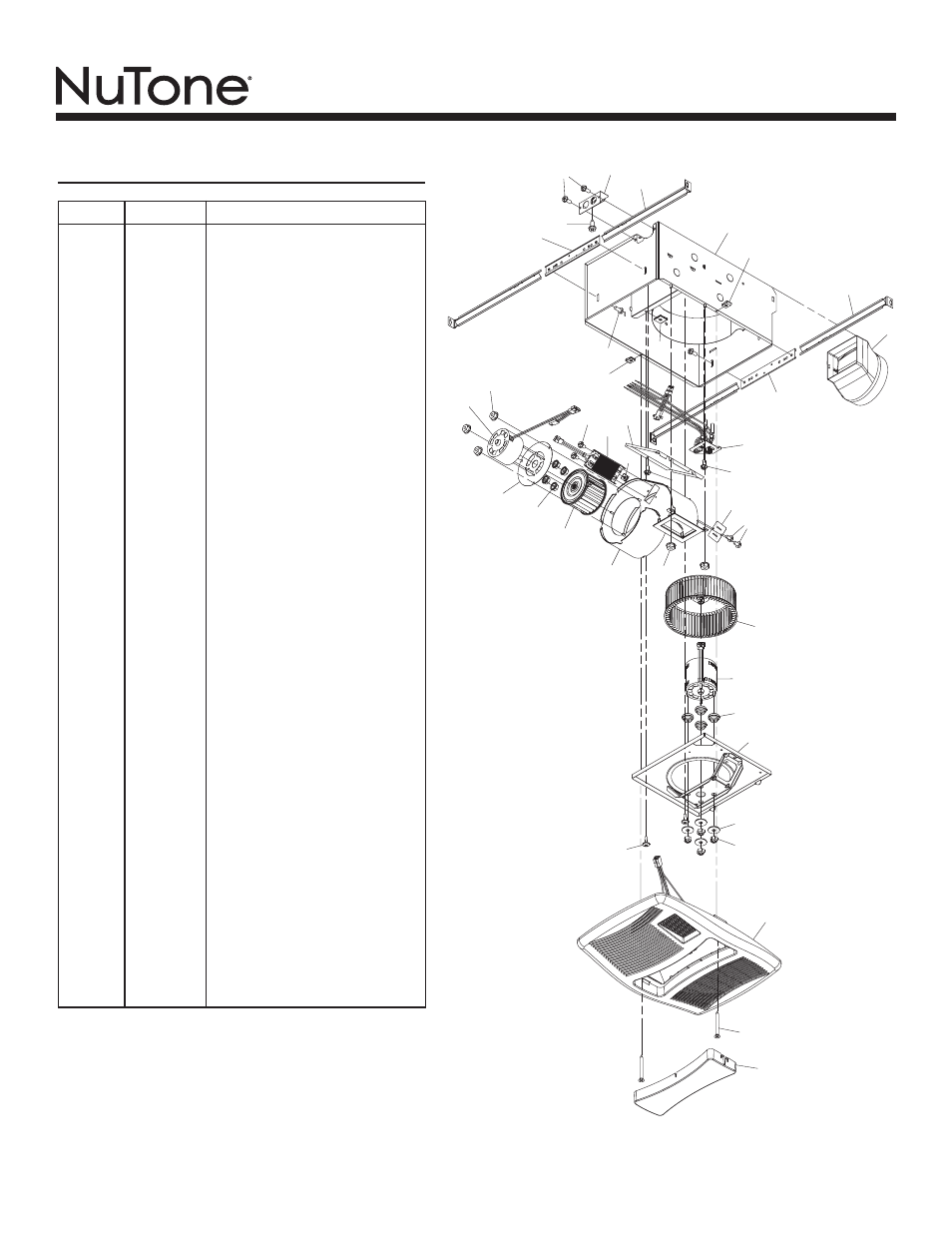

PIEZAS DE REPUESTO
Clave No. Pieza No. Descripción
1 97016470 Cubierta
2 98007763 Ranura de deslizamiento
(se req. 2)
3 98003036 Ángulo de soporte (se req. 4)
4 97016450 Conector del conducto
5 99170245 Tornillo, #8-18 x 0.375 (se req. 8)
6 93260454 Tuerca de chapa #8-18 (División)
(se req. 2)
7 99260512 Tuerca de chapa #8-18 (Rejilla)
(se req. 3)
8 98010091 Cubierta/ Panel KO
9 99150471 Tornillo de conexión a tierra
(se req. 2)
10 97016563 Conjunto del panel de
cableado/arnés
11 98010090 Compartimiento de cables
12 98010089 Soporte de montaje-Calefactor
13 99150415 Tornillo, #8-18 x 0.250 (se req. 4)
14 99260488 Tuerca hexagonal #10-24
(se req. 5)
15 97016564 Desplazador del calefactor
16 99020283 Disco-Calefactor
17 99260423 Tuerca hexagonal #8-32
(se req. 4)
18 98010088 Montaje del motor
19 99080558 Motor-Calefactor
20 97016565 Elemento de calefacción
(incluye clave no. 7)
97016566 Conjunto del desplazador del
calefactor (incluye clave nos.
12 á 20)
21 99020284 Disco-Ventilador
22 99080556 Motor-Ventilador
23 99100491 Aislante (se req. 4)
24 97016471 División
25 99250959 Arandela (se req. 4)
26 99260558 Tuerca hexagonal de
seguridad #8-32 (se req. 4)
97016567 Conjunto del ventilador
(incluye clave nos. 21 á 26)
27 93150459 Tornillo, #8-18 x 0.500 (se req. 2)
28 97016473 Conjunto de la rejilla
(incluye clave no. 29)
29 99111271 Lentes
30 99150622 Tornillo de la rejilla, #8-18 x 2.000
(se req. 2)
