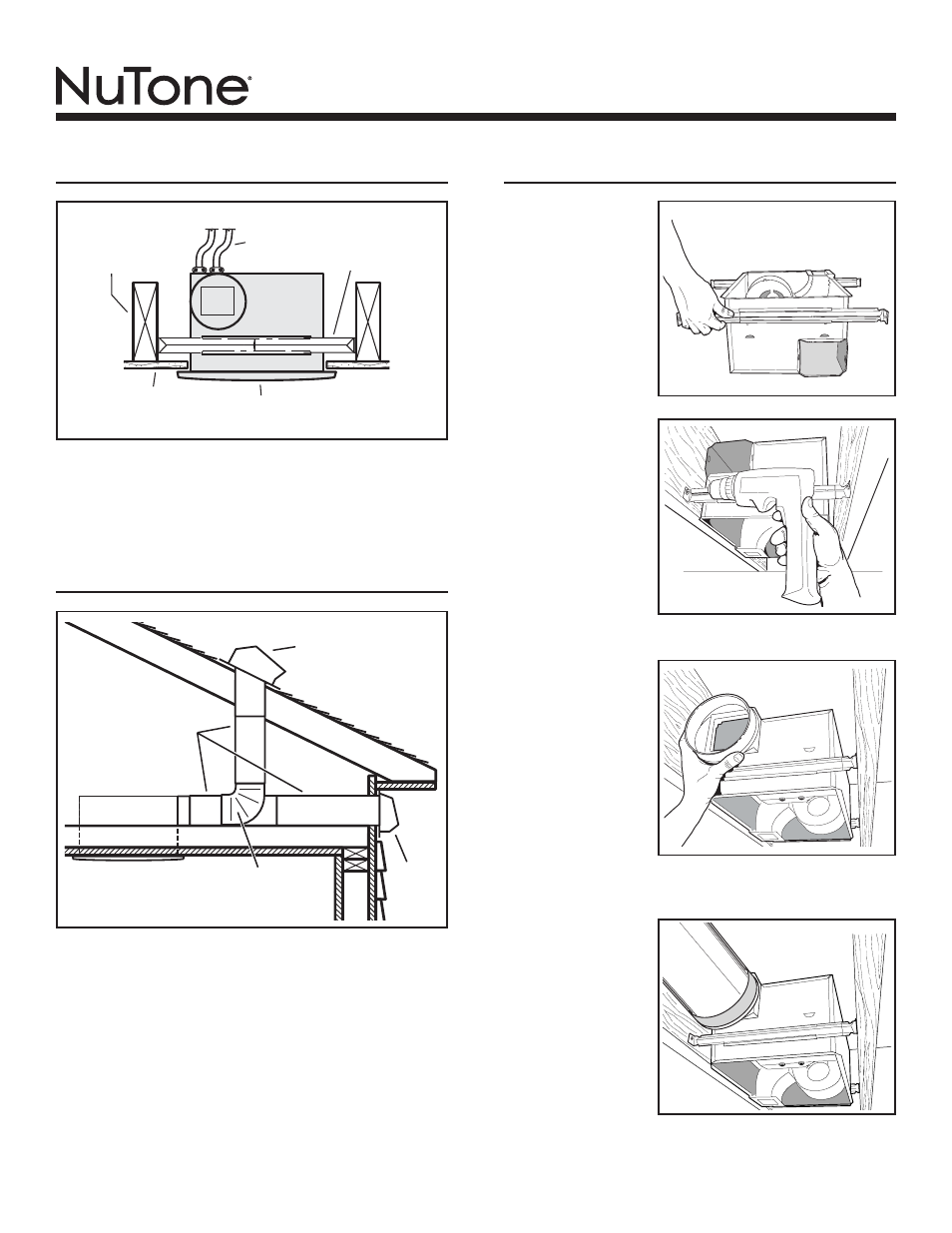

MODELO QTXN110HL
INSTALACIÓN TÍPICA
CUBIERTA
RANURAS
DE MONTAJE
REJILLA
VIGA DE TECHO,
TIRANTE O
VIGA EN I
MATERIAL DEL
CIELO RASO
CABLES DE
ELECTRICIDAD
La cubierta se monta directamente sobre las
vigas, tirantes o vigas en I.
Hasta 24 pulgadas en centro.
La unidad ilustrada está conectada a un conducto
redondo de 6 pulg.
TAPA DE TECHO *
CODO
REDONDO DE
6 PULG. *
CONDUCTO
REDONDO DE
6 PULG. *
TAPA
DE
PARED *
* Se compran por separado
PLANIFICACIÓN DE LA
INSTALACIÓN
El ventilador funcionará con más eficiencia y menos ruido si se
ubica en un sitio donde requiera el tramo de conducto más corto
posible y un mínimo número de codos.
Alimente la unidad con el voltaje de línea y el cable eléctrico
apropiados.
INSTALACIÓN
2. Monte la
cubierta.
Fije la cubierta a la
estructura del cielo
raso con cuatro (4)
tornillos de
montaje.
Asegúrese de que
la parte inferior de
la cubierta esté a
nivel con el
material terminado
del cielo raso.
1. Inserte los
soportes de
montaje.
Deslice los (4)
soportes de
montaje en las
ranuras en cada
extremo de la
cubierta.
3. Acople el
conector del
regulador
de tiro/
conducto a
la cubierta.
Conecte a presión
el conector del
regulador de tiro/
conducto en la
cubierta.
Asegúrese de que el conector esté al ras con la parte superior
de la cubierta y que la aleta del regulador caiga cerrada.
4. Instale el
conducto
redondo de
6 pulg.
Conecte el
conducto redondo
de 6 pulg. al
conector del
regulador /
conducto.
Extienda el
conducto hacia
una tapa de techo o tapa de pared. Encinte todas las
conexiones de los conductos para fijarlas y hacerlas
herméticas al aire.
