RENSEIGNEMENTS GÉNÉRAUX
DONNÉES D’ENTRETIEN
Le rendement de votre nouveau balai motorisé dépend en grande partie de
l’entretien que vous en ferez. Les directives du présent guide vous permettront
d’effectuer les principales opérations années, lisez attentivement ces directives et
gardez-les à portée de la main aux fins de référence. Pour faire réparer votre balai
motorisé, contactez votre détaillant NuTone. Pour connaître le nom du distributeur ou
du centre de service NuTone le plus proche, faites SANS FRAIS le 1-800-543-8687.
PLAQUE D’IDENTIFICATION
Le numéro du modèle ainsi que le
numéro de série sont inscrits sur la
plaque d’identification située au bas du
balai motorisé. Faites référence à ces
numéros lorsque vous tentez d’obtenir
le service.
Inscrivez le numéro de série dans
l’espace prévu à cet effet ci-dessous:
MODÈLE:_______________________
NO DE SÉRIE:___________________
Ce balai motorisé est conçu pour être utilisé seulement
avec les cordons et les boyaux NuTone suivants:
• CH230 boyau (utilisé avec la rallonge 599CS)
• CH 310 boyau
• CH510 où CH515 boyau
• CH610 où CH615 boyau (utilisé avec les prises murales CI-390 où CI395)
• 599CS manche
MODEL CT600 60 HZ 120 VAC
SERIAL NO.
BELT NO. 0518B
BULB NO. 9123A
HOUSEHOLD TYPE/
TYPE MENAGER
MANUFACTURED IN MEXICO
, CINCINNATI, OHIO 45227
CT600
AMPS
2.4
LISTED
524B
LR8487
ACCESSORY
NOZZLE
ENTRETIEN DU BALAI MOTORISÉ
MISE EN GARDE! Risque de choc électrique ou de blessure.
Débranchez l’appareil de la prise électrique avant d’en faire l’entretien ou la
maintenance. La mise en marche soudaine de l’appareil pourrait être à l’origine de
choc électrique ou de blessure
.
Push In And Turn

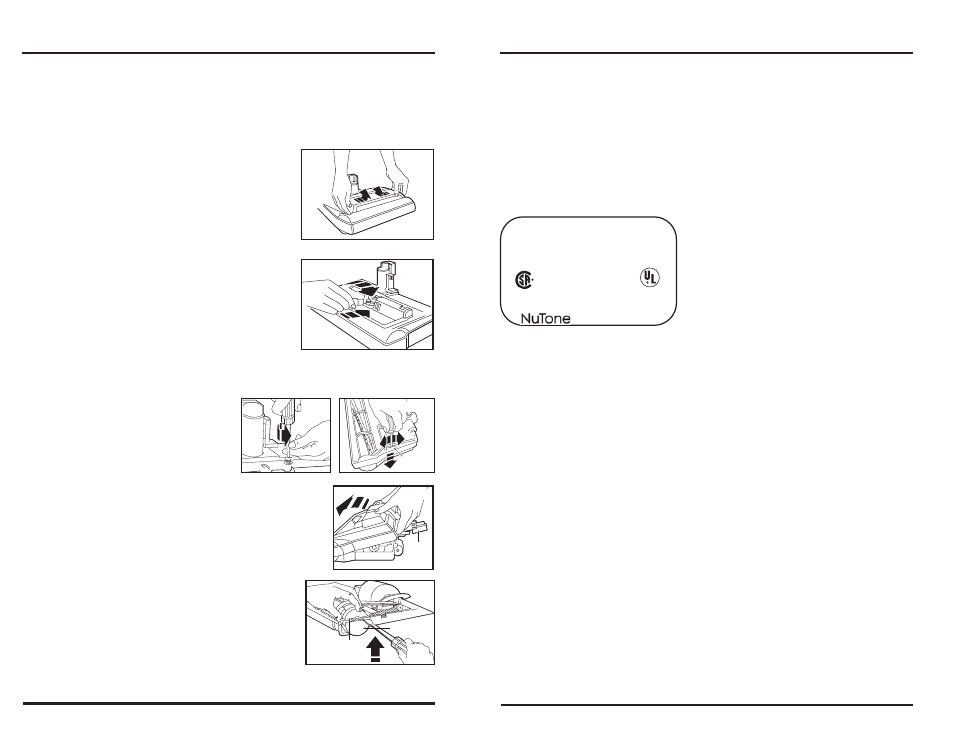

REMPLACEMENT DE L’AMPOULE
1. Retirez le couvercle de l’ampoule en appuyant dessus au
centre, puis en soulevant les deux extrémités, comme
illustré (Fig. 1).
2. Poussez sur l’ampoule en la tournant dans le sens
antihoraire pour la retirer (Fig. 2).
3. Remplacez l’ampoule. Cette dernière ne doit pas
être d’une puissance supérieure à 15 W. Refermez
le couvercle de l’ampoule jusqu’à ce qu’il s’enclique
en place.
FIG. 1
FIG. 2
REMPLACEMENT DE LA COURROIE
1. Retirez le couvercle et l’ampoule,
comme indiqué à la section
REMPLACEMENT DE L’AMPOULE.
2. Retirez les vis du couvercle (Fig. 1).
3. Retournez le balai motorisé. Pour retirer
le couvercle, insérez un tournevis dans
les orifices d’insertion des onglets de chaque côté, puis faites-le
tourner pour les dégager (Fig. 2).
4. Relevez le cÙté du boyau.
Appuyez sur la commande de débranchement du manchon,
puis abaissez le raccord. Faites tourner le couvercle vers l’avant
jusqu’à ce qu’il se libère. (Fig. 3).
5. Insérez un tournevis dans chaque embout et tournez-le
avec précaution afin de retirer la brosse rotative. (Fig. 4)
6. Retirez la courroie usée.
7. Vérifiez et nettoyez les embouts. Consultez la section
“Assemblage du balai motorisé” pour une illustration
détaillée de l’ensemble.
Tab
Quick
Release
Base
Brush
Support
FIG. 1
FIG. 4
FIG. 2
FIG. 3
Pousser et tourner
Support de
brosse
Base
Levier de
blocage
