modèles Ns130Bl • Ns130ss • Ns130WW
Ns136Bl • Ns136ss • Ns136WW
Page
rePère N° de Pièce
descriPtioN
1
97017397 Clapet / raccord de conduit 8,3 x 25,4 cm
(3-¼ x 10 po.) *
2
97017398 Plaque de conduit rond 17,8 cm (7 po.) *
3
99526174 Couvercle de recirculation, noir
99526175 Couvercle de recirculation, blanc
99526146 Grille de recirculation, noire
99526147 Grille de recirculation, blanche
4
97017399 Interrupteur à bascule, noir (2)
97017400 Interrupteur à bascule, blanc (2)
5
99526148 Plaque indicatrice, noire
99526149 Plaque indicatrice, blanche
6
97017434 Déflecteur de recirculation pour hotte
76 cm (30 po.), noir *
97017435 Déflecteur de recirculation pour hotte
76 cm (30 po.), blanc *
97017436 Déflecteur de recirculation pour hotte
91 cm (36 po.), noir *
97017437 Déflecteur de recirculation pour hotte
91 cm (36 po.), blanc *
7
99526176 Volute de recirculation, noire
99526177 Volute de recirculation, blanche
8
97017403 Ensemble de socle d’ampoule (comprend
supports de socle gauche et droit,
anneau de finition, socle et connecteurs)
9
97017404 Bride de montage du moteur *
10
97017405 Moteur *
11
97017406 Condensateur de moteur haut régime *
12
97017407 Condensateur de moteur bas régime
13
97017408 Roue à ailettes (bague de montage
incluse)
14
99526154 Bague de montage de roue à ailettes
15
97017409 Panneau inférieur, noir, pour hotte 76 cm
(30 po.) *
97017410 Panneau inférieur, blanc, pour hotte 76 cm
(30 po.) *
97017411 Panneau inférieur, noir, pour hotte 91 cm
(36 po.)*
97017412 Panneau inférieur, blanc, pour hotte 91 cm
(36 po.)*
16
97017413 Ens. de filtres sans conduit pour hotte
76 cm (30 po.) (2 filtres et 8 attaches)
97017414 Ens. de filtres sans conduit pour hotte
91 cm (36 po.)(2 filtres et 8 attaches)
17
97017415 Ens. de filtres, pour hotte 76 cm (30 po.)
(2 filtres)
97017416 Ens. de filtres, pour hotte 91 cm (36 po.)
(2 filtres)
**
97017417 Sac de pièces
* Comprend la quincaillerie
** Non illustré.
Veuillez commander les pièces par N° PIÈCE - et non par
N° REPÈRE.
Les pièces de rechange peuvent être commandées sur notre site
Web. Visitez www.nutone.com.

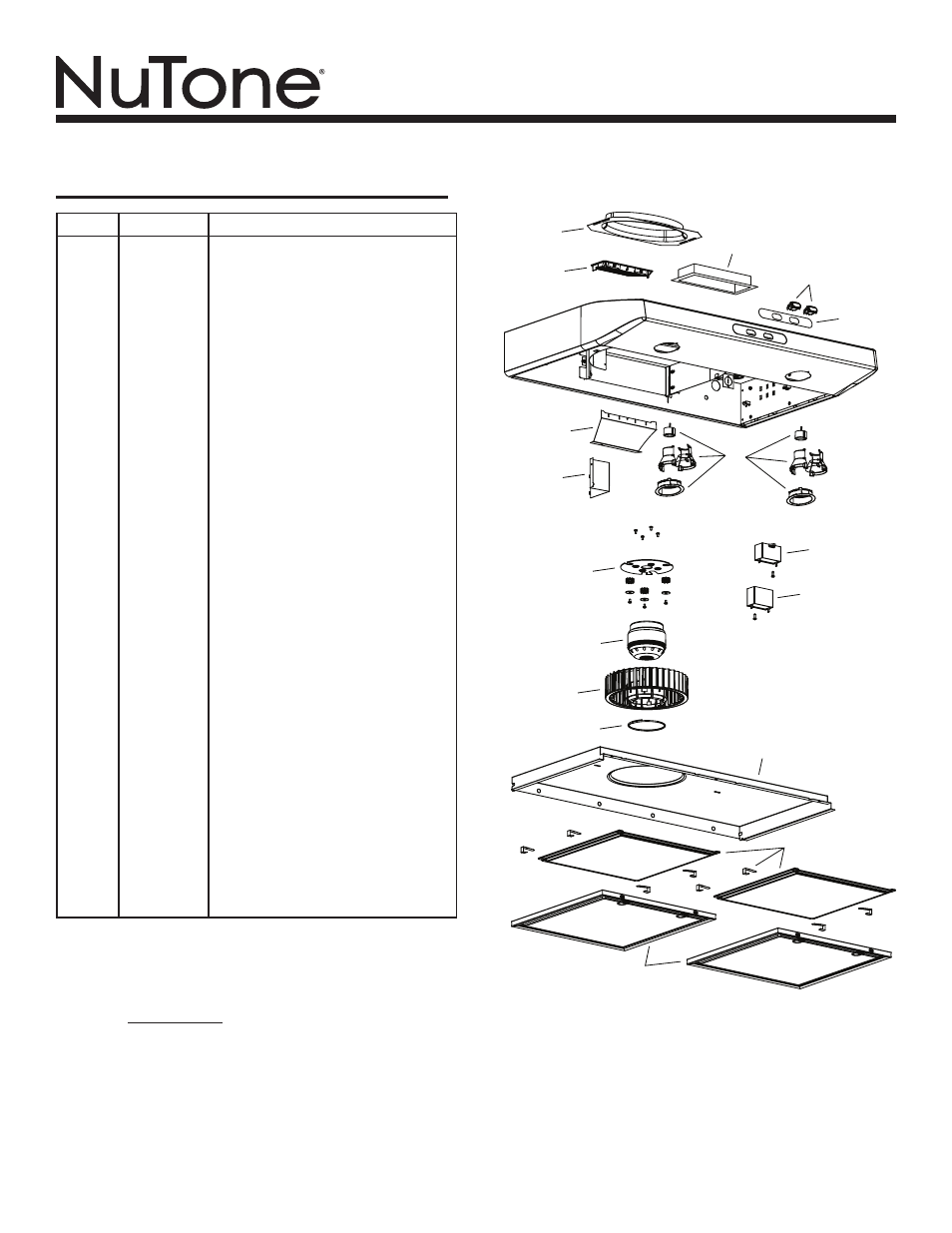

Pièces de recHaNge
2
3
4
5
6
7
8
9
10
13
14
11
12
15
16
17
1
