MODELOS QTXEN050 • QTXEN080 •
QTXEN110 • QTXEN150

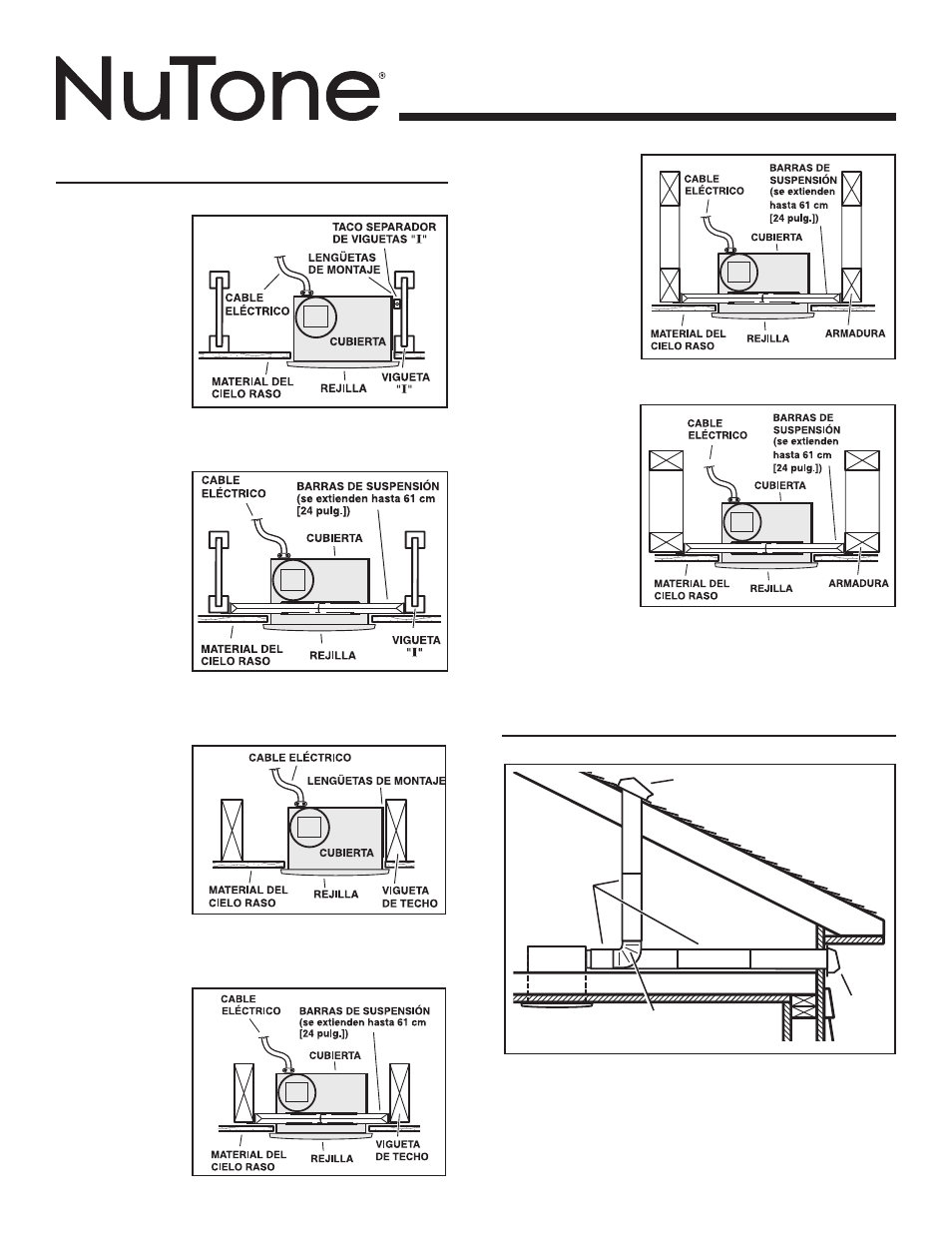

INSTALACIONES TÍPICAS
PLANIFICACIÓN DE LA
INSTALACIÓN
Montaje de la
cubierta en
viguetas “I”.
Montaje de la
cubierta en
cualquier parte
entre armaduras
por medio de
barras de
suspensión.
Montaje de la
cubierta en
cualquier parte
entre las viguetas
“I” por medio de
barras de
suspensión.
Montaje de
cubierta en
viguetas.
Montaje de la
cubierta en
cualquier
parte entre
las viguetas
por medio de
barras de
suspensión.
Montaje de la
cubierta en
cualquier parte
entre armaduras
por medio de
barras de
suspensión.
El ventilador funcionará con más eficiencia y menos ruido si se ubica
en un sitio donde requiera el tramo de conducto más corto posible y
un mínimo número de codos.
Instale una tapa de techo o de pared que tenga un regulador de tiro
incorporado a fin de reducir los contratiros.
Alimente la unidad con el voltaje de línea y el cable eléctrico
apropiados.
TAPA DE TECHO *
CODO
REDONDO DE
6 PULG. *
CONDUCTO
REDONDO DE
6 PULG. *
TAPA
DE
PARED*
* Se compran
por separado
