PREDECOUPE
DE CABLAGE

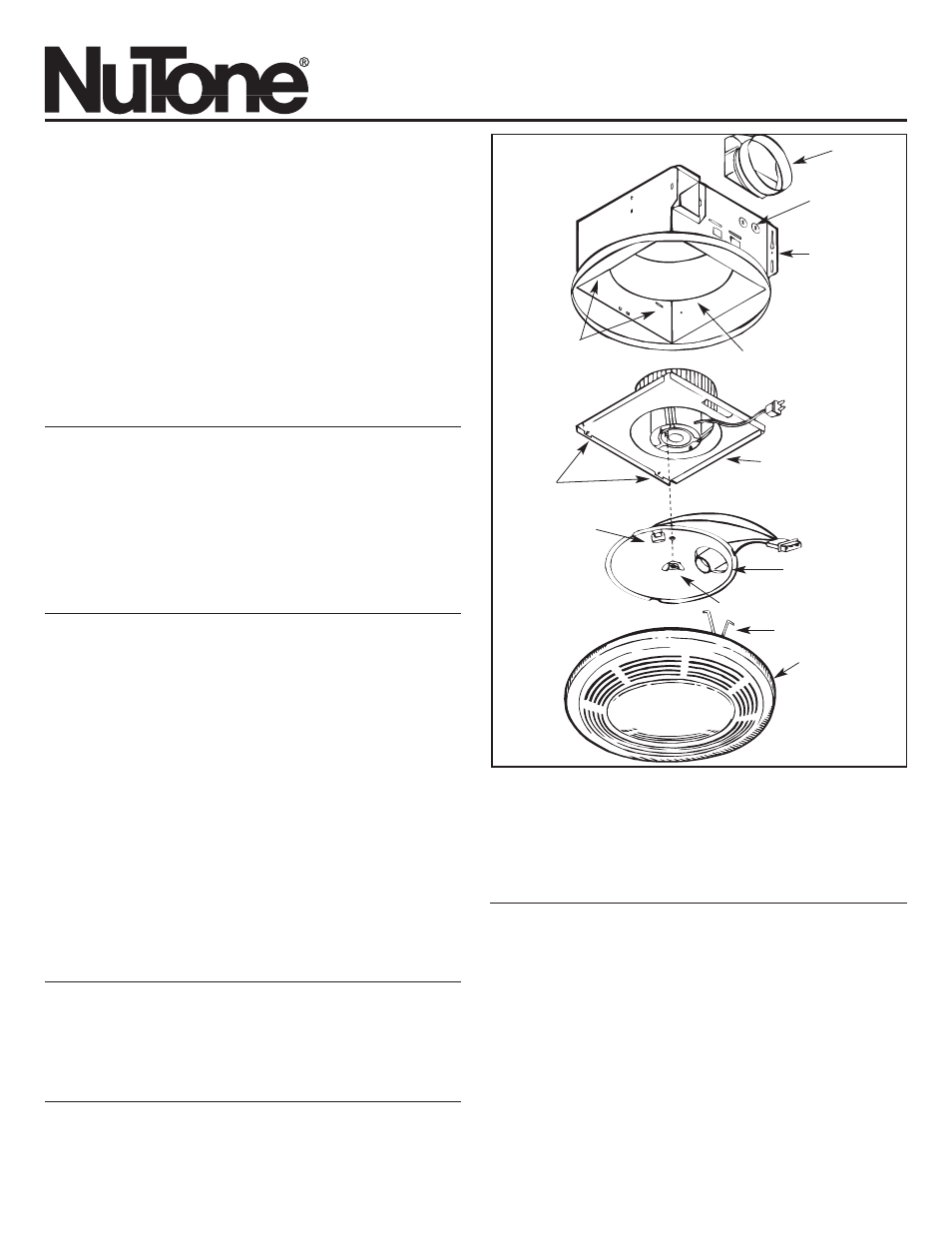

FIGURE 1
BOITIER
REBORD FENTES
BLOC-MOTEUR
REFLECTEUR
DOUILLE DE
VEILLEUSE
(n’accompagne
pas le modèle
8664RP)
VIS À PAPILLON
ENSEMBLE
GRILLE/COUVER
CLE DE LAMPE
RESSORTS
DE MONTAGE
INSTRUCTIONS D'INSTALLATION
LIRE ET CONSERVER CES INSTRUCTIONS
Ventilateur de salle de
bains avec éclairage
Prévu pour une installation dans les plafonds avec isolation.
AVERTISSEMENT: Afin de réduire les risques d’incendie ou de chocs
électriques, ne pas utiliser ce ventilateur avec des variateurs de vitesse à
semi-conducteurs. Ne pas installer dans un plafond isolé avec une valeur
plus grande que R-40.
IMPORTANTES DIRECTIVES DE SÉCURITÉ
AVERTISSEMENT: POUR RÉDUIRE LES RISQUES D’INCENDIE, DE
CHOCS ÉLECTRIQUES OU DE BLESSURES, RESPECTER CE QUI SUIT:
A. Utiliser cet appareil seulement pour les fins prévues par le fabricant. Pour
toute question, communiquer avec le fabricant.
B. Avant de faire l’entretien ou le nettoyage de l’appareil, couper le courant au
tableau de distribution et verrouiller ce dernier pour éviter que le courant ne
soit remis accidentellement.
Lorsque vous ne pouvez verrouiller l'interrupteur, placez un avertissement
clairement visible, par exemple une étiquette, sur le tableau de distribution.
INSTRUCTIONS D’INSTALLATION
ATTENTION - AFIN DE RÉDUIRE LES RISQUES D’INCENDIE, DE
DÉCHARGES ÉLECTRIQUES, OU DE BLESSURES DE PERSONNES,
RESPECTEZ LES RÈGLES SUIVANTES:
A. Le travail d’installation et le câblage électrique doivent être éffectués pas des
personnes qualifiées conformément aux normes et aux réglementations en
vigueur - comprenant les nornes de construction anti-feu.
B. Suffisamment d’air est nécessaire pour une combustion appropriée et pour
une évacuation des gaz au travers du système d’évacuation (cheminée) de
résidus brûlés pour ainsi éviter un retour des gaz. Suivez les données et les
normes de sécurité des fabricants d’équipement de chauffage comme celles
publiées par l’Association Nationale de Prévention du Feu (NFPA), et la
Société Américaine des Ingénieurs pour le Chauffage, la Réfrigération et la
Climatisation (ASHRAE), et les responsables des normes encastrée.
C. Lorsque vous coupez ou percez dans un mur ou un plafond, n’abîmez pas le
câblage électrique ou tout autre installation encastrée.
D. Les ventilateurs avec gaine doivent toujours avoir une une évacuation
extérieure.
E. Si cette unité doit être installé au-dessus d’une baignoire ou d’une douche, une
stipulation spécifique pour cette utilisation est nécessaire.
F. N’installez JAIMAIS un interrupteur qui peut être atteint depuis une baignoire
ou une douche.
G. Pour installation dans des plafonds inclinés à un angle allant jusqu’à 12/12.
H. La canalisation doit se diriger vers le haut.
POUR DE MEILLEURS RESULTATS
Lorsqu'on installe le ventilateur dans une construction neuve, installer le boîter
avant de procéder aux finitions. Le bloc-moteur, le réflecteur et la grille doivent
être installés après la finition du plafond.
Pour installer le ventilateur dans une construction ancienne, voir les
instructions en page 3.
PREPARATION DU GAINAGE ET DU CABLAGE
1. Utiliser une gaine ronde de 4 pounces.
2. Prévoir le parcours de la gaine pour évacuation à l'extérieur. Pour de meileures
performances, s'arranger pour que la gaine soit aussi courte que possible et
utiliser un minimum de coudes.
3. Utiliser les accessories de gainage NuTone en option.
MODELE: 8663RP, 8673RP, 8664RP
Prévu U.L. pour utilisation dans une cabine de douche ou de salle de bain
lorsque la dérivation est protégée avec GFI.
IMPORTANT: Utiliser un câble qui supporte une chaleur de 75°C.
Amener un câble de 120 V CA (avec terre) de la source de courant jusq'au boîter
de raccordement du ventilateur en passant par l'interrupteur mural. Pour une
commande séparée du ventilateur et de l'éclairage, utiliser un interrupteur NuTone
en option (la veilleuse n’accompagne pas le modèle 8664RP).
INSTALLATION DANS UNE CONSTRUCTION
NEUVE
PREPARATION
1. Voir Figure 1. Enlever le bloc-moteur du boîtier.
A. Débrancher le moteur.
B. Enlever et conserver la vis (placée près de la prise de branche-ment) qui
retient la plaque de montage du moteur en place.
C. Soulever la plaque de montage du côté de la prise de branche-ment jusqu'à
ce que les aubes du ventilateur dégagent le rebord.
D. Enlever la plaque en tirant ses pattes hors des fentes du boîter. Mettre le bloc-
moteur de côté.
2. Enlever une des prédécoupes pour le câblage.
COLLIER
DE GAINE
PATTES
