MODELOS QTRN050F • QTRN080 • QTRN110
Página

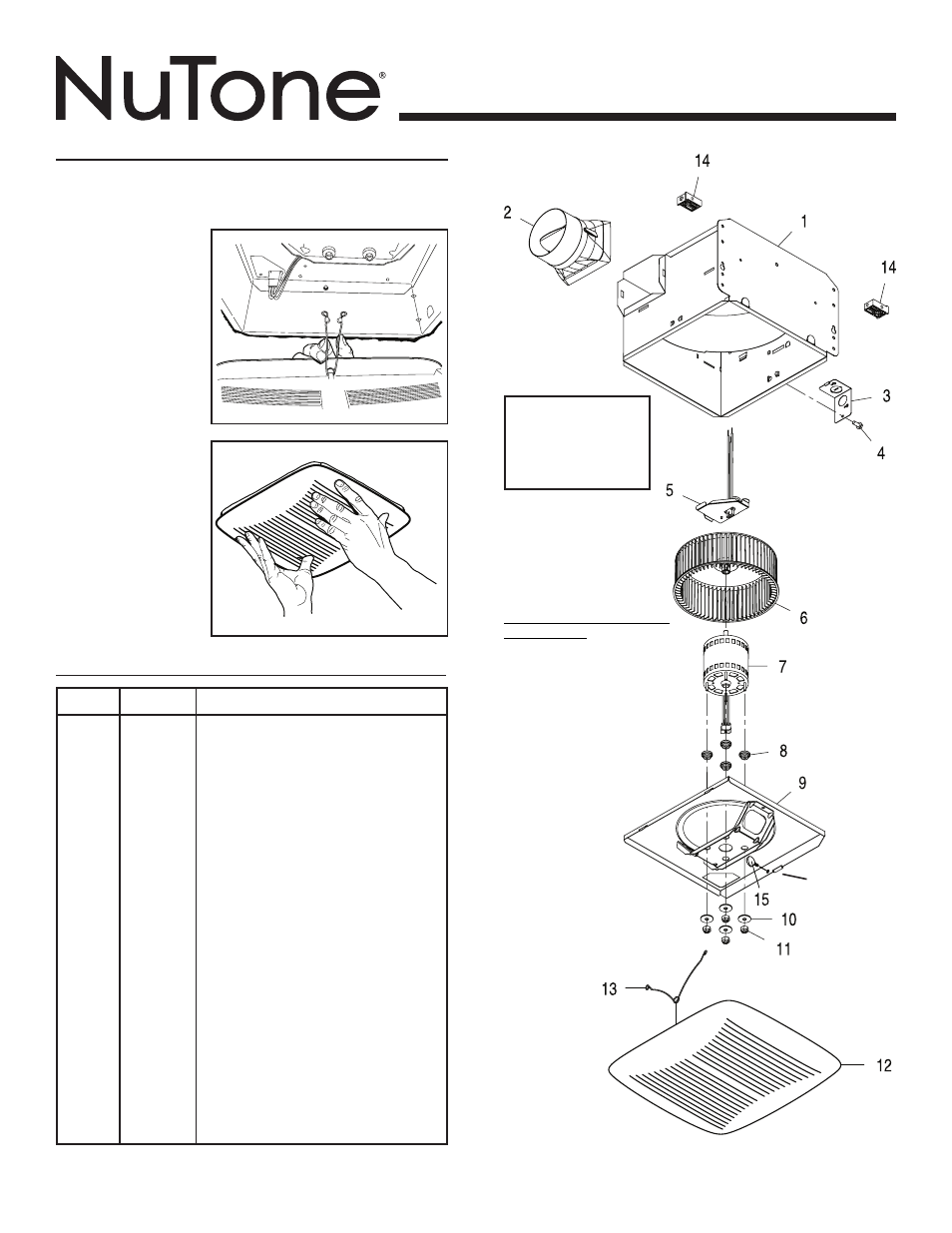

PIEZAS DE REPUESTO
99044094A
Clave n.
o
Pieza n.
o
Descripción
1
97016466 Cubierta
2
97016449 Conector del conducto (4 pulg.)
3
98010102 Placa de cableado
4
99170245 Tornillo n.
o
8-18 x 0.375
5
97016932 Conjunto del panel de cableado/arnés
6
99020284 Rodete del ventilador
7
99080560 Motor (QTRN050F)
99080568 Motor (QTRN080)
99080582 Motor (QTRN110)
8
99100491 Aislador (se requieren 4)
9
97016467 Placa del motor
10
99250959 Arandela n.
o
8 (se requieren 4)
11
99260558 Tuerca hexagonal de seguridad
n.
o
8-32 (se requieren 4)
*
97016587 Conjunto del ventilador (QTRN050F)
(incluye claves n.
o
6 a 11)
*
97016621 Conjunto del ventilador (QTRN080)
(incluye claves n.
o
6 a 11)
*
97016739 Conjunto del ventilador (QTRN110)
(incluye claves n.
o
6 a 11)
12
97017623 Conjunto de la rejilla
(incluye clave n.
o
13)
97017641 Conjunto de la rejilla - Microban
(incluye clave n.
o
13)
13
99140199 Resorte de la rejilla (se requieren 2)
14
99111293 Separador (se suministran 2)
15
99420665 Tornillo de mariposa n.
o
8-18 x 0.375
INSTALE LA REJILLA
NOTA DE SERVICIO
Para desmontar el conjunto
del ventilador:
Desenchufe el motor (7).
Saque el tornillo de mari-
posa (15) de la brida de la
placa del motor (9).
Localice la LENGÜETA
única de la placa del motor
(se encuentra junto al recep-
táculo).
Empuje hacia arriba cerca
de la lengüeta de la
placa del motor al
mismo tiempo que
empuja hacia afuera
el costado de la
cubierta. O bien,
introduzca un destornillador
de punta recta en la ranura
de la cubierta (junto a la
lengüeta)
y gírelo.
LENGÜETA
7. Acople la
rejilla a la
cubierta.
Apriete los resortes
de la rejilla e insér-
telos en las ranuras
que se encuentran
a cada lado de la
cubierta.
8. Empuje la
rejilla contra
el cielo raso.
6. Termine el cielo raso.
Instale el material del cielo raso. Recorte alrededor de la cubierta.
Al hacer el pedido de una pieza de servicio se debe especificar el
número de la pieza (no el número de la clave).
Las piezas de recam-
bio se
pueden ahora pedir
en nuestro Web site.
Visítenos por favor en
www.nutone.com
