Guía de instalacion y del usuario Great White
No.
de la
clave Descripción
No. de la
pieza
1
Acopladura de conexión giratoria
GW9012
2
Amortiguador
GW9502
2A Juego de insertos de amortiguación (Juego de 4)
GW9520
3
Juego de tornillos (4 cortos, 2 largos)
GW9504
4
Cubierta
GW9501
5
Aro del cepillo
GW9505
6
Tapa de la cámara del oscilador
GW9506
7
Juego de levas (levas de 2 y 3 patas)
GW9507
8
Juego de engranaje loco (Incluye 3 engranajes)
GW9509
9
Juego de bloques (Incluye 2 bloques)
GW9512
10 Eje largo de engranaje (acero inoxidable)
GW9513
11 Tornillo empotrado #4 autoroscante##
11A Juego del eje, acero inoxidable
(incluye tornillo empotrado)
GW9536
12 Cuerpo inferior*
GW9535
13 Cepillo de recogido
GW9517
14 Cubierta de aspiración
GW9508
15 Resorte del cepillo de recogido
GW9522
16 Lengüeta de trinquete (acero inoxidable)
GW9523
17 Juego de juntas del oscilador (Incluye 2 juntas)
GW9004
18 Juego de la ensambladura del oscilador
(Incluye clave #17) (La unidad de trinquete no se
vende por separado)
GW9503
19 Juego de cepillos centrales (Juego de 2)
GW9013
•
Juego de mangueras, 12 secciones,
cada una consta de 4' de longitud
41200-0131
•
Regulador de succión
41200-0200
•
Tapa del regulador de succión
41200-0211
•
Cono reductor
GW9015
•
Mango "unidapt"
GW9019
•
Adaptador del orificio de entrada para la succión
GW9530
•
Medidor de flujo
41200-0210
•
No está ilustrado
*
## No se encuentra disponible por separado
Incluye los números de claves 6, 11A, 13, 15, 16, dos engranajes
locos y una leva de 2 brazos

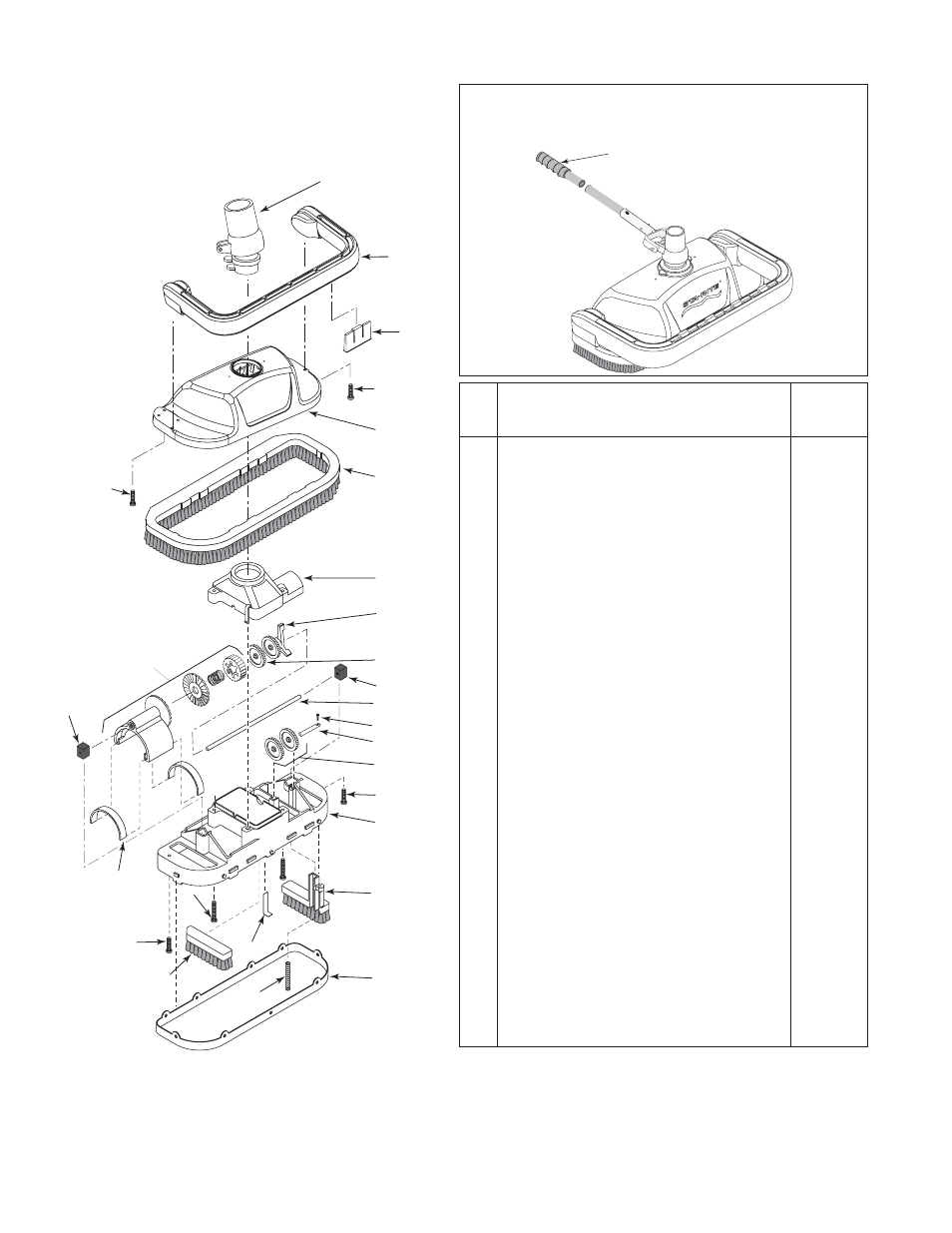

Listado ilustrado de piezas
de repuesto
1
2
2A
3
3
4
5
6
7
8
8
9
3
3
3
10
11
12
11A
13
14
15
9
19
18
17
16
1896 0795
R
Accesorios opcionales
Vacpole
1897 0405
