17
Guía de instalacion y del usuario Great White
Tornillos #10-16x1”
Tornillos #10-16x1-3/4”
Ubicación del
cepillo central
Ubicación del
cepillo de
recogido
Ubicación del
cepillo central
Visualización del fondo del limpiador
1891 0795

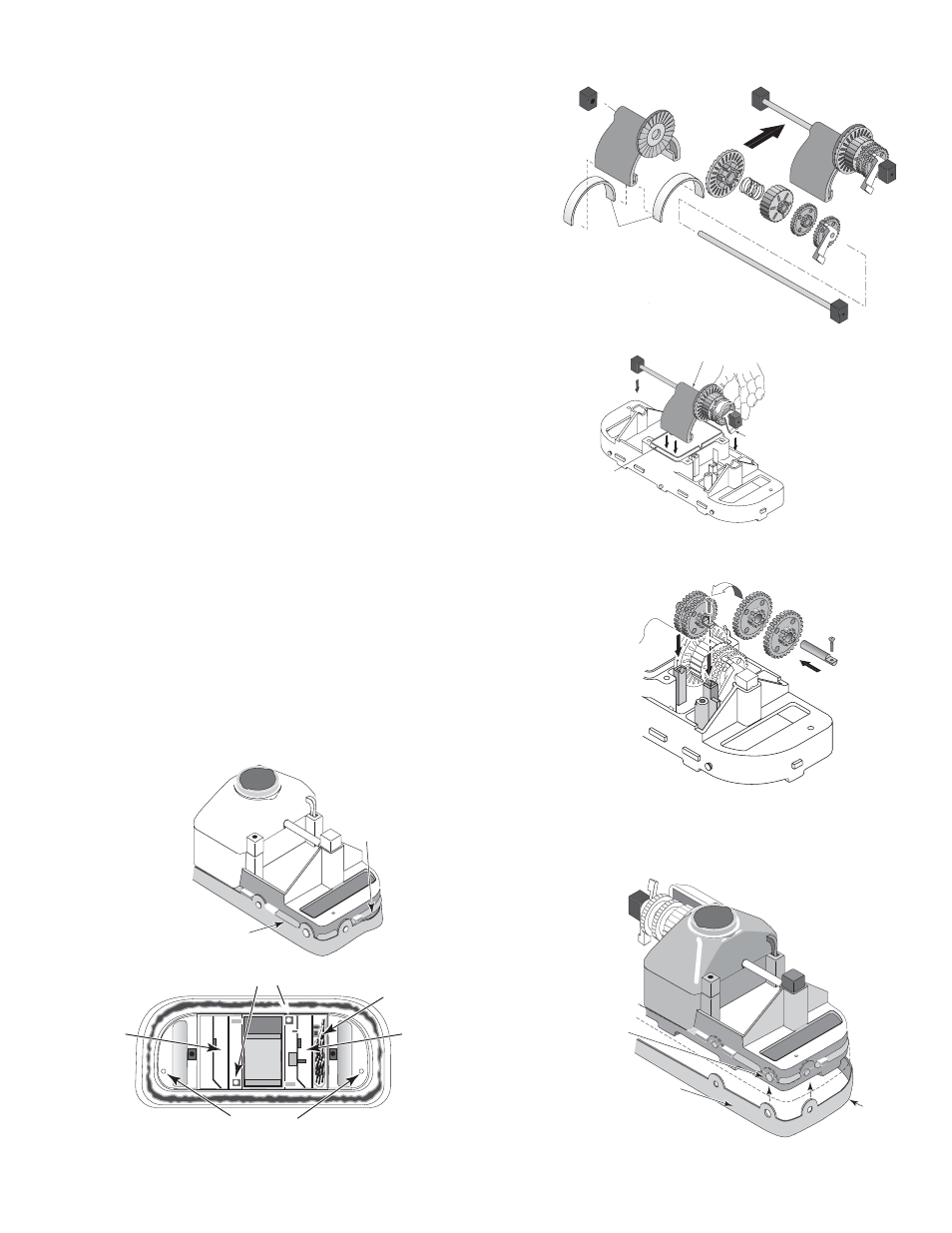

Reensamblaje
1. Coloque ambos sellos blancos en el oscilador; sujételos en su
lugar.
2. Instale el oscilador en el eje largo de engranaje. Instale el
engranaje de trinquete en el eje de modo tal que los dientes
enganchen el trinquete en el oscilador. Instale el resorte, el
tambor de trinquete, el piñón de engranaje (engranaje grande
primero), y la leva (extremo del engranaje primero) en el eje
(Consultar la Figura 28). Sostenga los engranajes en el eje
mientras los instala, y comprima el resorte de embrague para
permitir que la unidad se deslice en posición entre los postes
(Consultar la Figura 28).
3. Instale el eje largo de engranaje y los bloques terminales en el
cabezal de limpieza con el brazo grande de la leva hacia abajo
(Consultar la Figura 29).
4. Vuelva a instalar el eje corto de engranaje, el tornillo empotrado y
los dos engranajes (Consultar la Figura 30); los pequeños
piñones de engranaje y el tornillo empotrado del eje van al
costado hacia el extremo del limpiador - alejados de la caja del
oscilador. Verifique que los piñones se engranen en los
engranajes en el eje largo de engranaje.
5. Instale la tapa de la cámara del oscilador y abróchela en su lugar.
6. Instale la cubierta de caucho de aspiración en el limpiador
mostrando la palabra "AFUERA" (OUTSIDE). Comience con el
pasador grande en la parte posterior del cabezal del limpiador
(Consultar la Figura 31) y continúe alrededor del limpiador.
Verifique que la cubierta esté al ras contra las tiras de
detenimiento localizadas en el cabezal del limpiador (Consultar la
Figura 32).
7. Invierta el limpiador. Si usted quitó el amortiguador y la anilla del
cepillo, vuelva a colocarlos ahora.
8. Instale la ensambladura de la parte baja del cuerpo en la cubierta.
Sujete el cabezal de limpieza en posición con los 4 tornillos (2
largos, 2 cortos - Consultar la Figura 33).
NOTA: Asegúrese de no desplazar la cubierta de caucho de
aspiración mientras esté introduciendo la ensambladura del
cuerpo inferior más allá del aro del cepillo.
Figura 32
Figura 33
1890 0795 Figura 30
1894 0795
Seals
Figura 28
Figura 29
1895 0795
Oscile el brazo
de la leva para despejar
Asegúrese que el oscilador
esté parcialmente insertado
en la cámara mientras vuelve
a instalar la ensambladura del eje
Cámara
del Oscilador
Esto
Esto No
1892 0795
Comience aquí con
el botón grande cuando
esté instalando
la cobertura de succión
AFUERA
"Afuera" se
indicará cuando
la cobertura esté
instalada correctamente Cubierta de
caucho de
aspiración
1893 0795
Figura 31
