Du
÷ Schakel de personal computer uit.
÷ Sluit de stroomkabel van de computer aan. Let erop dat de stekker correct is uitgelijnd.
÷ Sluit de IDE interfacekabel aan. Let erop dat pin 1 van de IDE connector van het
station juist met pin 1 van de kabel wordt verbonden.
÷ Wanneer een geluidskaart wordt gebruikt, moet de audio-uitgang met behulp van
een audiokabel met de geluidskaart worden verbonden.
Gebruik dit apparaat uitsluitend op de interne stroomvoorziening van de personal
computer waarin het apparaat is ingebouwd. Het apparaat mag nooit op een andere
stroombron worden aangesloten.

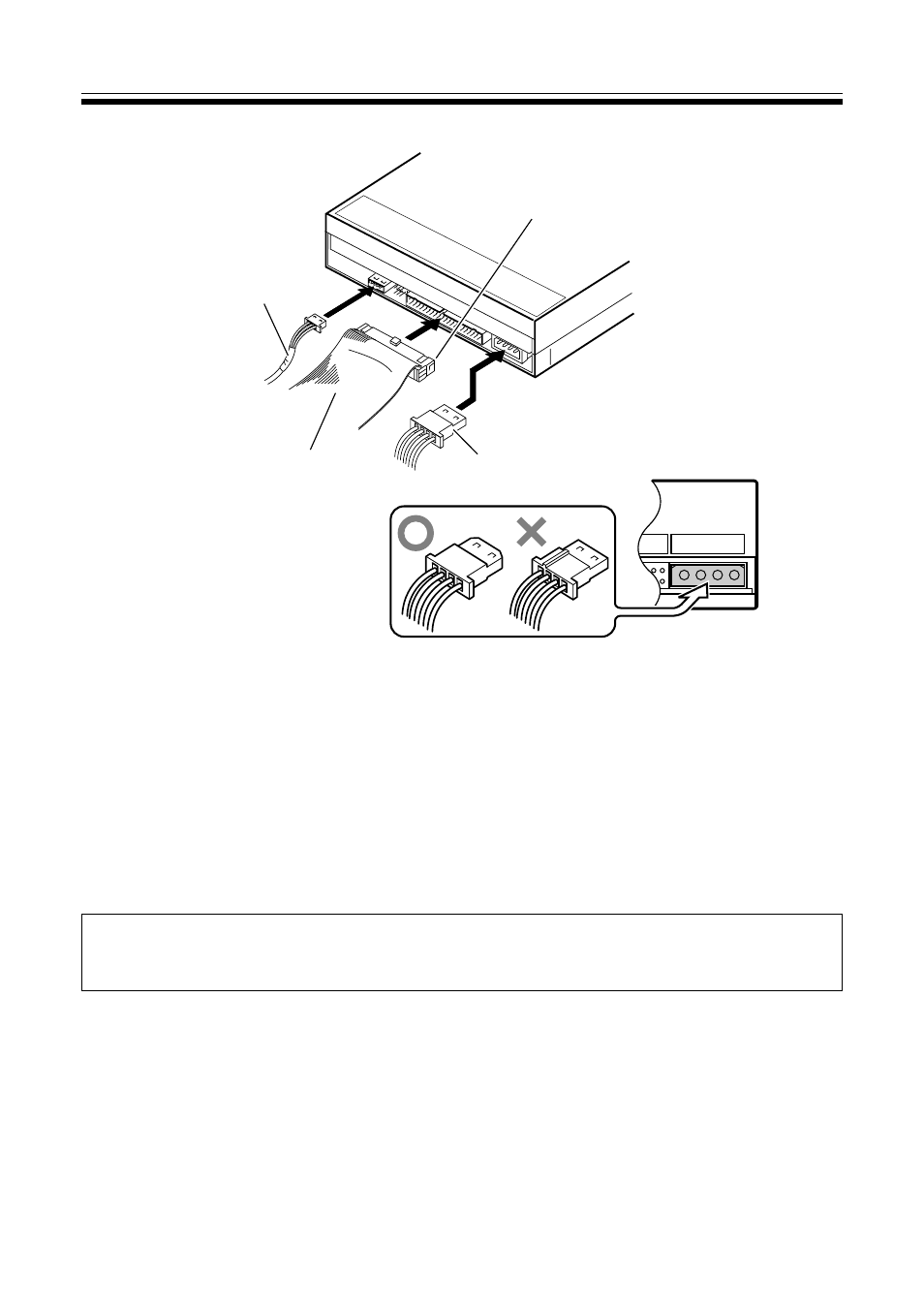

AANSLUITINGEN
Pin 1
Stroomkabel
Audiokabel
IDE interfacekabel
1
2
5V G G 12V
DC INPUT
