18
Fr
÷ Mettre l’ordinateur personnel hors tension.
÷ Connecter le cordon d’alimentation de l’ordinateur personnel. Respecter la polarité
du cordon lors du raccordement.
÷ Connecter le câble d’interface IDE. Confirmer que la broche 1 du connecteur IDE
du lecteur est bien connectée à la broche 1 du câble.
÷ En cas d’utilisation d’une carte de sons, connecter la sortie audio à la carte de son à
l’aide d’un câble audio.
N’oubliez pas que l’alimentation de cet appareil doit être fournie par l’ordinateur
auquel il est relié. N’utilisez aucune autre alimentation que celle de l’ordinateur
personnel.

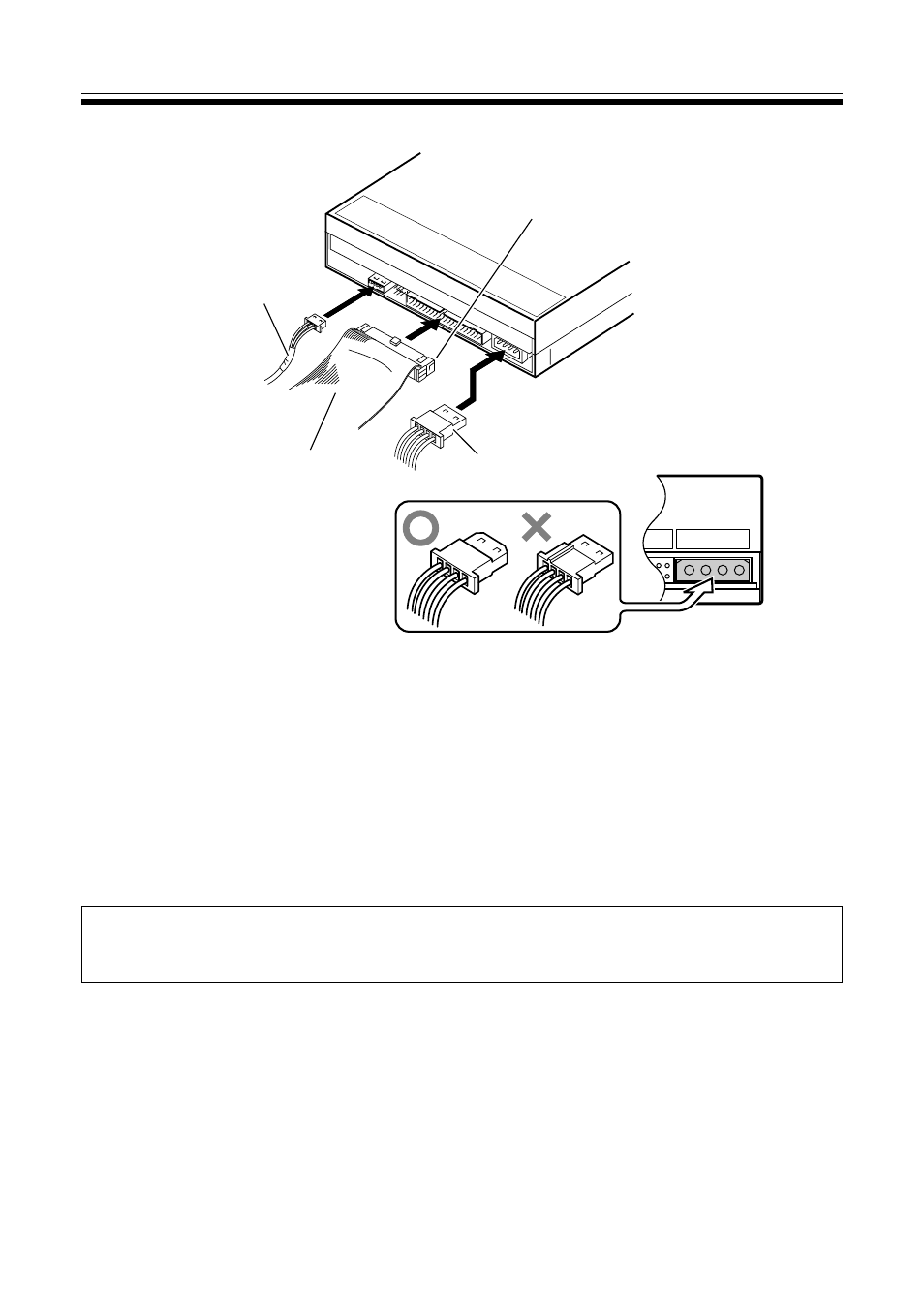

RACCORDEMENT
Broche 1
Cordon d’alimentation
Câble audio
Câble d’interface IDE
1
2
5V G G 12V
DC INPUT
