34
It
÷ Spegnere l’alimentazione del personal computer.
÷ Collegare il cavo di alimentazione proveniente dal personal computer. Effettuare il
collegamento facendo attenzione alla posizione delle polarità.
÷ Collegare il cavo di interfaccia IDE. Verificare che il polo 1 del connettore IDE del
drive sia collegato correttamente al polo 1 del cavo.
÷ Se si fa uso di una scheda sonora, collegare l’uscita audio alla scheda audio per
mezzo di un cavo audio.
L’energia di alimentazione per questo dispositivo deve provenire dal personal
computer al quale il dispositivo si trova collegato. Non utilizzare alcun’altra sorgente
di alimentazione diversa da quella interna del personal computer.

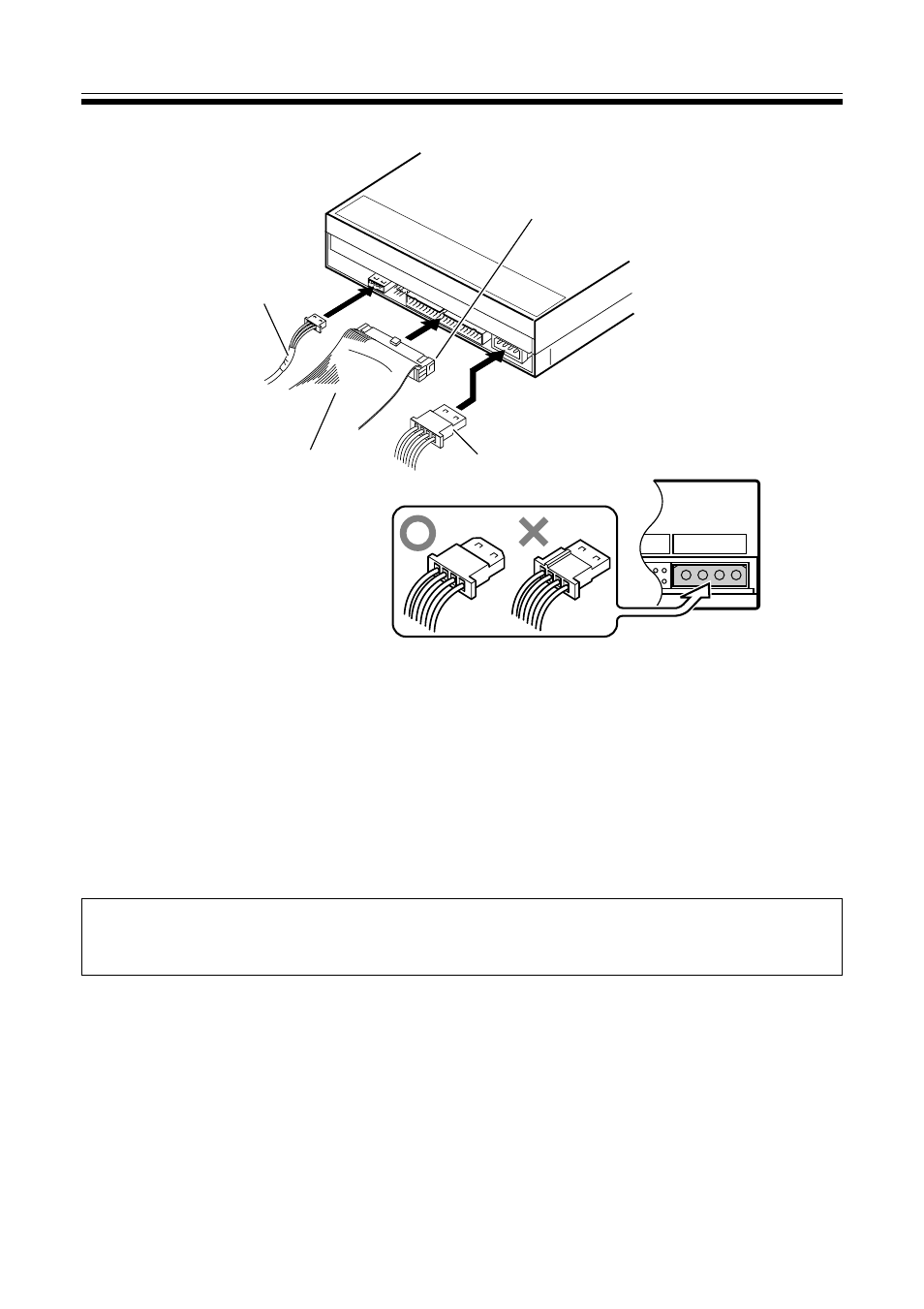

COLLEGAMENTI
Polo 1
Cavo di alimentazione
Cavo Audio
Cavo dell’interfaccia IDE
1
2
5V G G 12V
DC INPUT
