63- Français D24225
● Enterrez les conduites en dessous de la limite de gel et évitez des pochettes où
l'eau de condensation peut s'accumuler et geler. Appliquez la pression avant de
couvrir les conduites afin de s'assurer qu'il n'y a pas de fuites aux connexions des
tuyaux.
● Nous recommandons l'installation d'un raccord flexible entre la sortie de décharge
d'air et la conduite principale d'air pour accommoder toute vibration.
● Nous recommandons l'utilisation d'un régulateur supplémentaire pour contrôler la
pression d'air. La pression d'air du réservoir est normalement trop élevée pour
alimenter des outils pneumatiques particuliers.

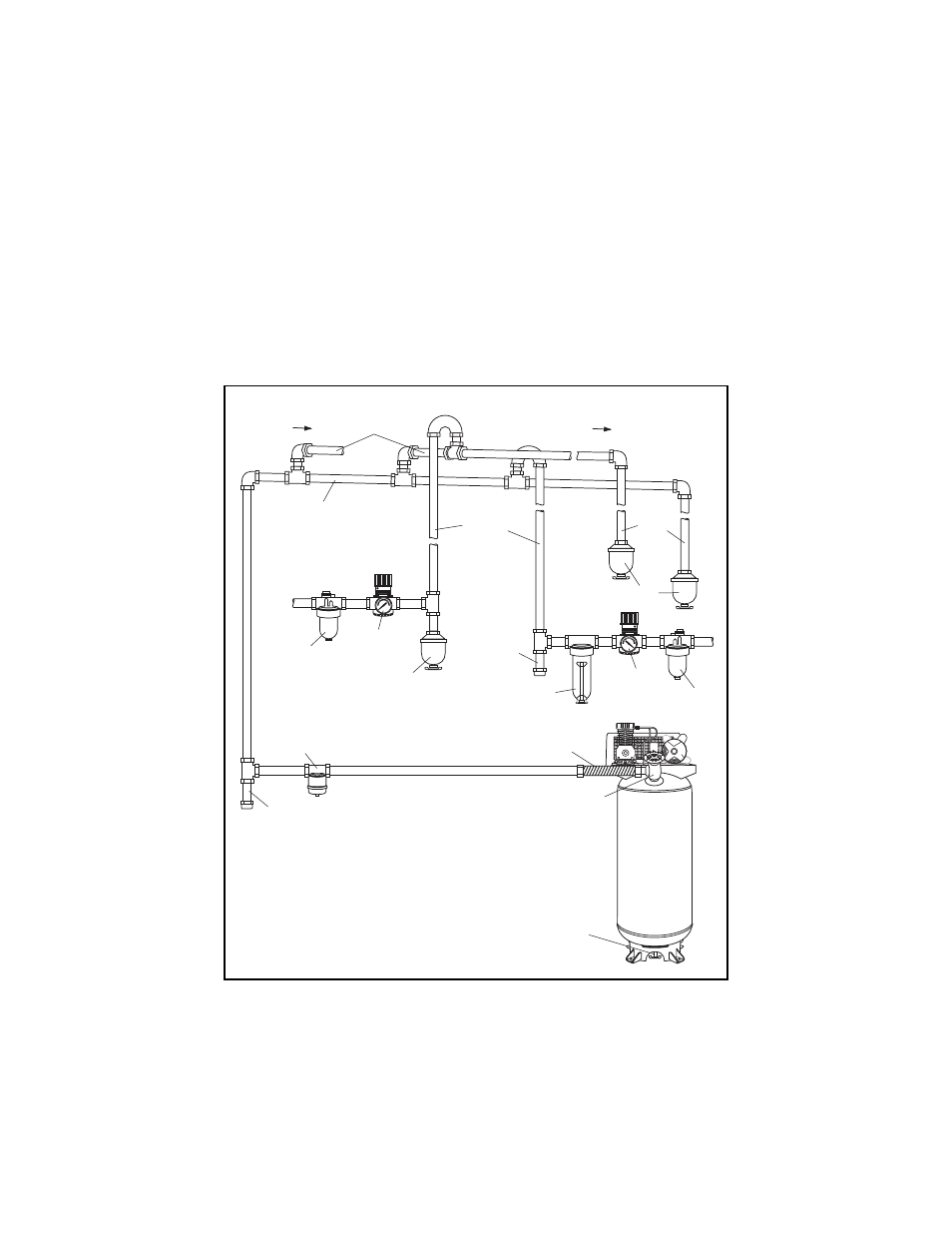

SYSTÈME DE DISTRIBUTION
D'AIR TYPIQUE
DÉBIT D'AIR DÉBIT D'AIR
LES CONDUITES D'ALIMENTATION
S'INCLINENT AVEC
LE DÉBIT D'AIR
COLLECTEUR
DE VIDANGE
COLLECTEURS
DE VIDANGE
TUYAUX
DE
VIDANGE
GRAISSEUR
LES CONDUITES PRINCIPALES DE
DISTRIBUTION D'AIR
Inclinez le tuyau dans le sens du débit d'air.
L'eau de condensation s'écoule le long de
la surface inférieure des tuyaux vers les
tuyaux de vidange, empêchant ainsi l'entrée
d'eau dans les conduites d'alimentation.
RÉGULATEUR
CONDUITES
D'UTILISATION
D'AIR
TUYAU DE
SALETÉS
GRAISSEUR RÉGULATEUR
FILTRE
SÉPARATEUR ET
COLLECTEUR
D'HUMIDITÉ
TUYAU DE
SALETÉS
SOUPAPE
À BILLE
RACCORDS
FLEXIBLES
ROBINET DE
VIDANGE
COMPRESSEUR
D'AIR
