3 Instalación del soporte

Enestecapítulosedescribenlospasosbásicos

para realizar la instalación.

B

Advertencia

Antes de instalar el soporte de pared,

lea con atención las precauciones de la

“Sección 1: Importante”.

3.1 Montaje de la placa de pared

(para paredes de cartón yeso)

B

Advertencia

Por razones de seguridad, este montaje

debe sujetarse a dos vigas de madera

adyacentes que estén, como mínimo,

a 40 cm. de distancia una de la otra.

Las vigas deben ser capaces de sostener

el peso del soporte y de la pantalla.

1

Consulte el diagrama de la plantilla de

montajeincluidaenelkityutilícelocomo

guíaparacolocarelsoportedeforma

correcta.

2

Utiliceeldetectordevigaspararealizar

marcas en las dos vigas adyacentes donde

colocará el soporte (las marcas deben estar

en el centro de cada viga). Puedeutilizarsu

propio detector de vigas o el que se incluye

en el kit.

D

Nota

Controle que realmente haya una viga con

la ayuda de un clavo y un martillo

A) Coloque el clavo sobre la marca que

realizó y golpee con el martillo.

Si el clavo opone resistencia y

no traspasa la pared, es porque

efectivamente hay una viga.

B) Si traspasa la pared sin oponer

resistencia, significa que en ese lugar

no hay una viga y, por lo tanto, deberá

volver a realizar la búsqueda.

3

Utilicelaplantillaincluidaenelkit,

colóquela sobre la pared y realice cuatro

marcas (dos por cada viga) en el lugar

donde colocará el soporte. Recuerde

utilizar el centro de la viga.

4

Con la ayuda de alguien, apoye el soporte

sobrelaparedynivéleloconlaguíadel

niveldeburbuja.

5

Mientras la otra persona sostiene el

soporte en su lugar, realice cuatro marcas

sobre la pared (dos por cada viga), en el

lugar donde colocará el soporte. Recuerde

utilizar el centro de la viga (estas marcas

deben estar alineadas con las que realizó en

el paso 3).

6

Dejeelsoporteaunladoyhagaunorificio

de 6 mm (1/4”) en cada uno de los lugares

que marcó.

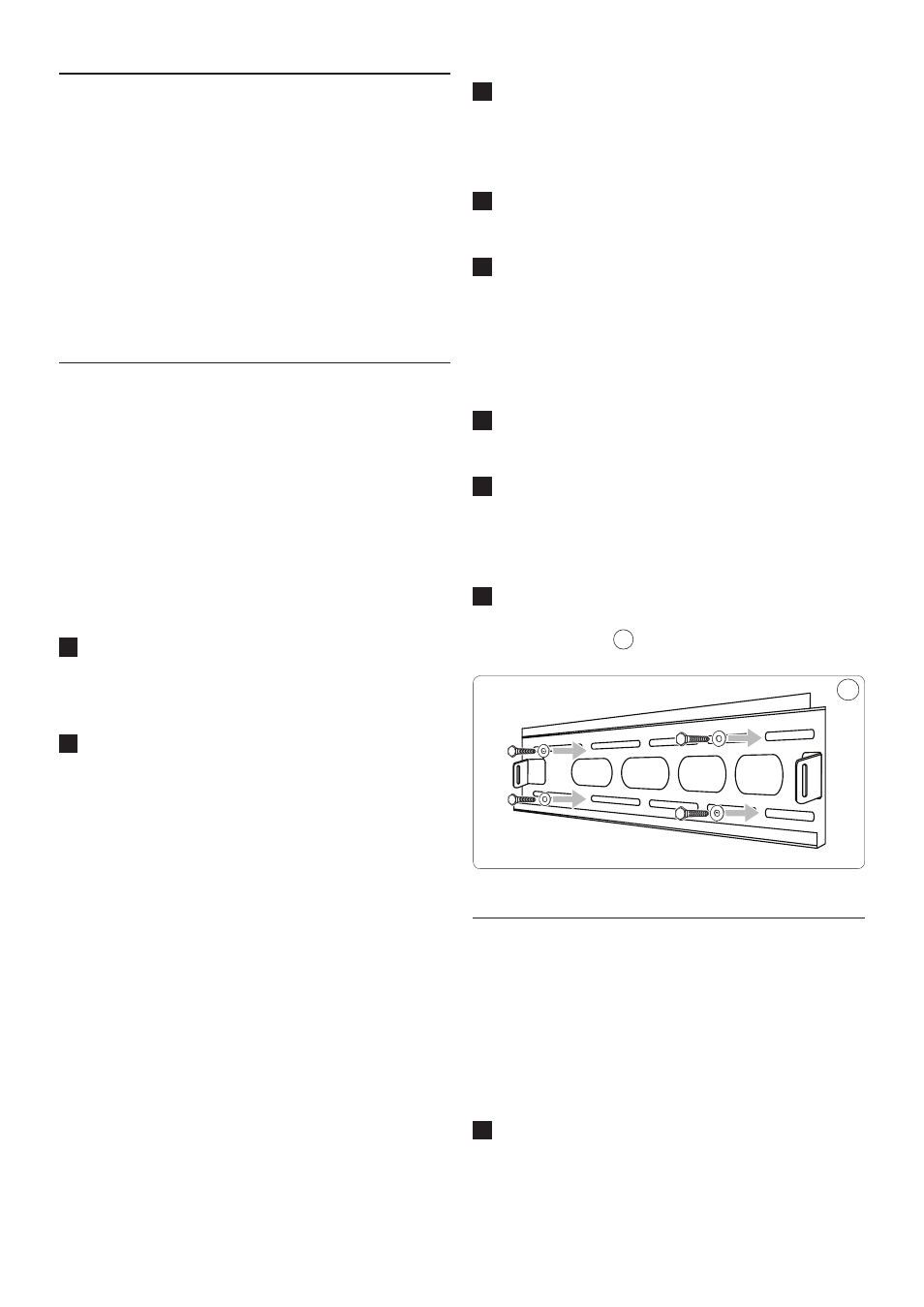

7

Vuelvaaapoyarelsoportesobrelaparedy

fíjeloconlostirafondos(Q)ylasarandelas

paratirafondos(R)incluidas.Noajuste

demasiado los tornillos ni suelte el soporte

antes de terminar de colocarlos todos.

8

Unavezquetodoslostirafondos(4)estén

colocados,ajústelos(nota:nolosajuste

demasiado).

1

1

3.2 Montaje de la placa de pared

(para paredes de hormigón)

B

Advertencia

Por razones de seguridad, la pared de

hormigón debe ser capaz de sostener el

peso del soporte y de la pantalla.

1

Consulte el diagrama de la plantilla de

montajeincluidaenelkityutilícelocomo

guíaparacolocarelsoportedeforma

correcta.
