C ONEXIONES DE E QUIPO O PCIONAL
E
S
P
AÑOL
Conexión del Decodificador de Televisión
Digital (DTV-STB) ó DVD

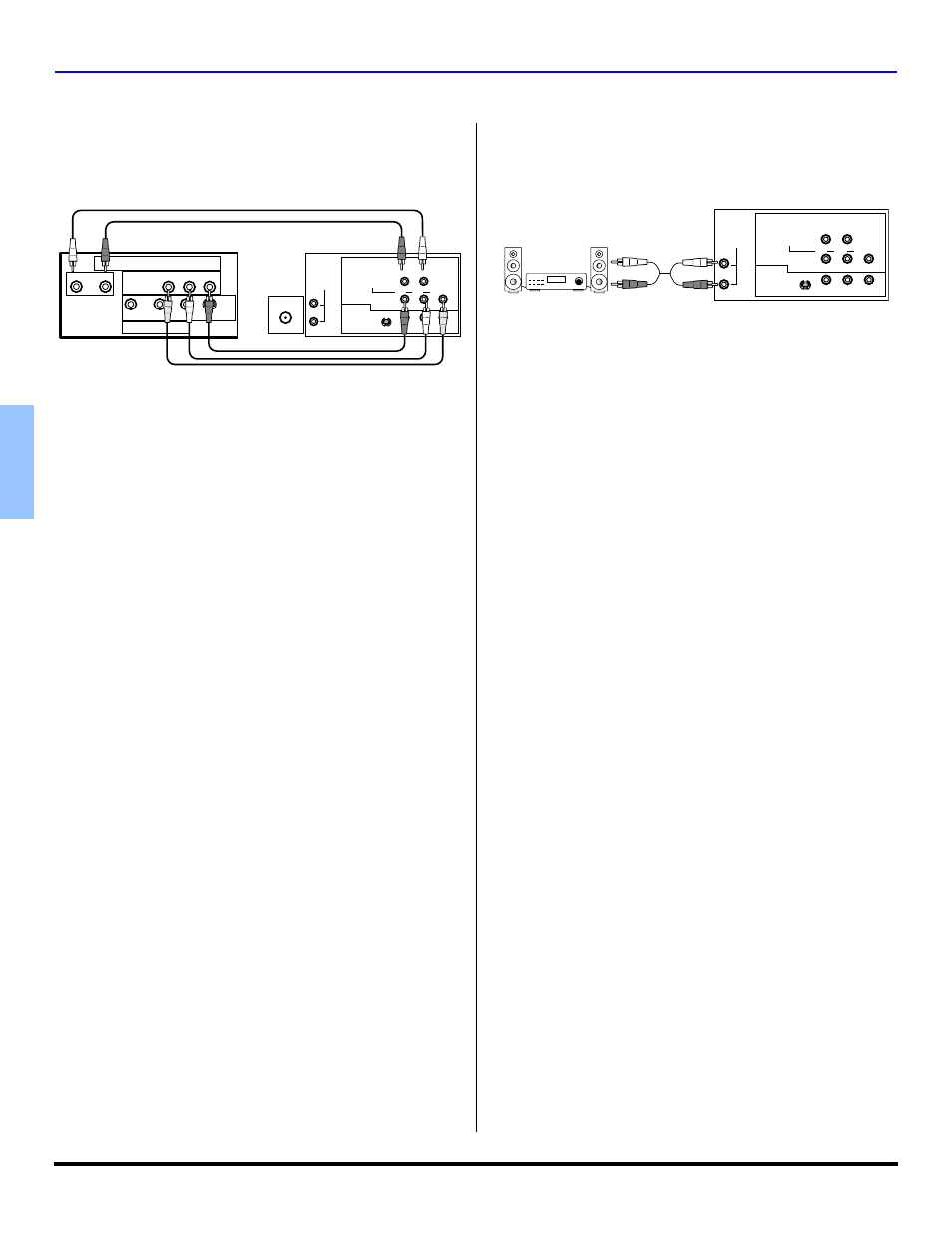

Utilice este diagrama para conectar el decodificador de
Televisión Digital Panasonic (DTV-STB) ó DVD a su
Televisor.
Notas:
• El televisor tiene un grupo de entradas de video
compuesto: Y, P
B Y
P
R
. Las entradas separadas para
las señales compuestas de color, proveen una mejor
separación de luminancia y color. Utilice las entradas de
audio compuesto; Izquierda (L) y Derecha (R) para
conectar.
• Seleccione el modo de salida para formato 480i del
DTV-STB. El televisor solo puede recibir señales en
formato 480i.
Conexión del Amplificador de Sonido
Conecte a la entrada de audio de un amplificador externo para
escuchar el sonido en sistema estéreo.
Nota:
Las terminales TO AUDIO AMP no pueden ser usadas
directamente para bocinas externas.
Ajustes de Sonido (Audio)
• Seleccione ALTAVOCES SI en el menú de SONIDO
(AUDIO).
• Ajuste el volumen del AMP (amplificador) al mínimo.
• Ajuste el volumen de la Televisión al nivel deseado.
• Ajuste el volumen del AMP hasta igualar el de la
Televisión.
• Seleccione OFF & VAO (parlantes apagados y salida
variable de audio) en el menú AUDIO para controlar
Altavoces o bocinas de la TV o bien seleccione FAO
(salida fija de audio) para controlar Altavoces o bocinas
del amplificador externo.
• El Volumen, el silencio, los bajos, los altos y el balance
ahora son controlados por medio de la Televisión.
Nota: En APAGADAS Y SALIDA DE AUDIO FIJA el audio se
controla mediante el control de volumen del sistema del
amplificador externo.
P R P B Y/VIDEO
R-AUDIO-L
R-AUDIO-L VIDEO
COMPONENT
VIDEO INPUT
INPUT 1
S-VIDEO
INPUT 2 L
R
TO AUDIO
AMP
ANT
R-AUDIO-L - VIDEO S-VIDEO
NTSC OUTPUT
Y P B P R MAIN
VIDEO
DIGITAL TV OUTPUT
L-AUDIO-R
Entradas para Televisi ó n Digital en la parte posterior del
Decodificador de Televisi ó n Digital (DTV-STB) DVD TERMINALES EN LA PARTE
POSTERIOR DEL SET
CABLES NO INCLUIDOS
P R P B Y/VIDEO
R-AUDIO-L
R-AUDIO-L VIDEO
COMPONENT
VIDEO INPUT
INPUT 1
S-VIDEO
INPUT 2 L
R
TO AUDIO
AMP
90.7 MHZ
TERMINALES EN LA PARTE POSTERIOR DEL SET
Cables no Incluidos
AMPLIFICADOR EXTERNO
