Informazioni aggiuntive 12
45
It
Italiano
Se sullo schermo appaiono i seguenti codici errore, controllate quanto riportato nella tabella.

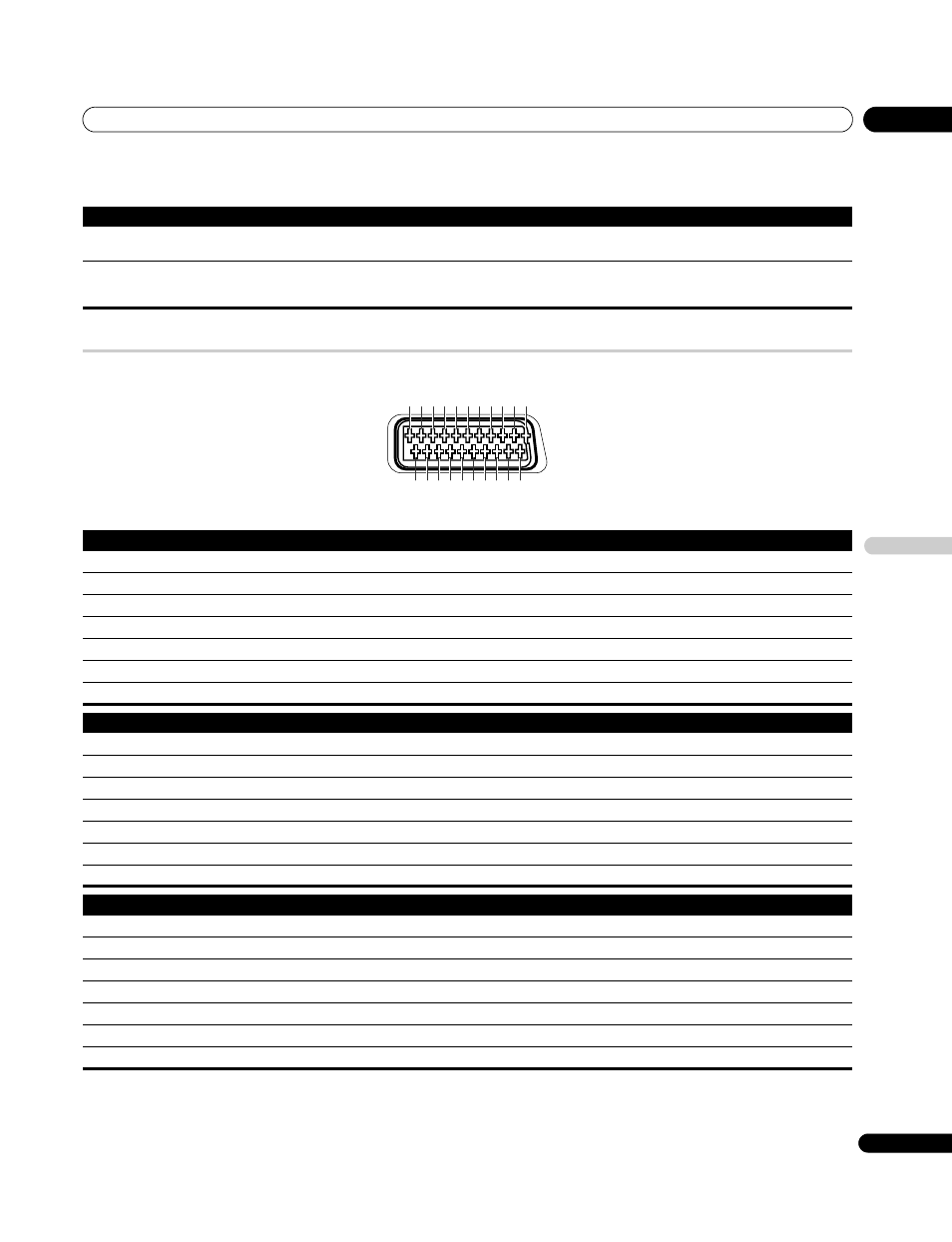

Assegnazione dei pin della presa SCART
Al terminale SCART è possibile collegare varie unità audio e video.
Codice Messaggio Controllo
SD04 e SD11 Spegnimento dell’apparecchio. Temperatura interna troppo elevata.
Controllare la temperatura attorno al PDP. Controllate che la temperatura ambiente del televisore al plasma non sia
eccessivamente elevata.
SD05 Il circuito di protezione interna spegne l’unità. Rivolgetevi a un centro di assistenza Pioneer. Questi sono elencati, per
ogni Paese, nella vostra scheda di garanzia. Altrimenti consultate il sito
Web di Pioneer (vedere la copertina) per informazioni a questo riguardo.
SCART (INPUT 1)
1 Uscita audio di destra 2 Ingresso audio di destra 3 Uscita audio di sinistra
4 Terra comune per l’audio 5 Terra del blu 6 Ingresso audio di sinistra
7 Ingresso del blu 8 Controllo audio-video 9 Terra del verde
10 Non utilizzato 11 Ingresso del verde 12 Non utilizzato
13 Terra del rosso 14 Terra del controllo rosso/verde/blu 15 Ingresso del rosso
16 Controllo rosso/verde/blu 17 Terra dell’uscita video 18 Terra dell’ingresso video
19 Uscita video 20 Ingresso video 21 Schermatura del connettore
SCART (INPUT 2)
1 Uscita audio di destra 2 Ingresso audio di destra 3 Uscita audio di sinistra
4 Terra comune per l’audio 5 Terra 6 Ingresso audio di sinistra
7 Non utilizzato 8 Controllo audio-video 9 Terra
10 Controllo AV link 11 Non utilizzato 12 Non utilizzato
13 Terra 14 Terra 15 Ingresso della crominanza S-Video
16 Non utilizzato 17 Terra dell’uscita video 18 Terra dell’ingresso Video/S-Video
19 Uscita video 20 Ingresso Video/S-Video 21 Schermatura del connettore
SCART (INPUT 3)
1 Uscita audio di destra 2 Ingresso audio di destra 3 Uscita audio di sinistra
4 Terra comune per l’audio 5 Terra del blu 6 Ingresso audio di sinistra
7 Ingresso del blu 8 Controllo audio-video 9 Terra del verde
10 Controllo AV link 11 Ingresso del verde 12 Non utilizzato
13 Terra del rosso 14 Terra del controllo rosso/verde/blu 15 Ingresso della crominanza S-Video
16 Controllo rosso/verde/blu 17 Terra dell’uscita video 18 Terra dell’ingresso Video/S-Video
19 Uscita video 20 Ingresso Video/S-Video 21 Schermatura del connettore
1 3 5 7 9 11 13 15 17 19 21
2 4 6 8 10 12 14 16 18 20
