14
ES
Montaje de la antena

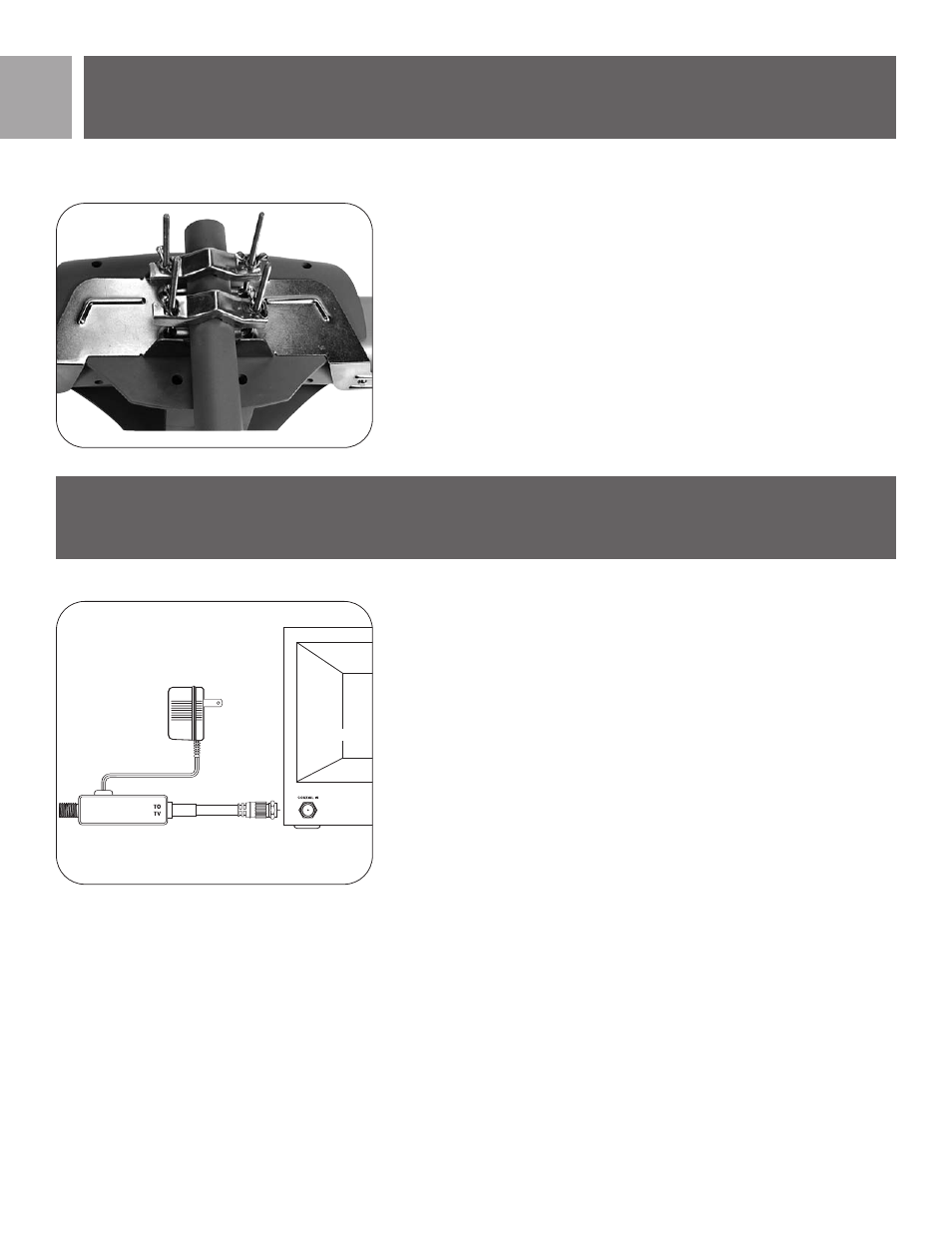

5. Deslice el extremo superior de la torre debajo de los pernos y
ajuste bien las tuercas mariposa.El ensamblaje completo debe verse
como en la figura C.
6. Una el cable al conector F debajo de la unidad y deslice la cubierta
para protección contra el clima sobre la conexión.
7. Una la torre a la base del mismo y ajuste las piezas metálicas de la
torre (no están incluidas).
Conexión de su TV
Como ya se señaló, el inyector de energía debe colocarse en línea
entre la antena y delante de cualquier divisor u otro dispositivo.
1. Conecte el cable coaxial desde la antena hasta el conector F
señalado “To Amplifier” en el inyector de energía.
2. Conecte el cable corto del inyector de energía a la entrada de la
antena en su TV.
3. Conecte el cable de suministro de energía al inyector de energía,
luego enchufe el suministro de energía en un receptor de corriente
alterna de 110/120 voltios.
Nota de seguridad - El inyector de energía y el suministro de
energía ¡son solamente para uso en interiores!
Conexiones alternativas
1.Si su TV tiene entradas separadas para UHF y VHF deberá comprar
un divisor de señal que separará las dos señales diferentes.
2. Si su TV tiene solamente dos entradas para antena de tipo tornillo,
deberá comprar un transformador de 75 ohmnios a 300 ohmnios.
Nota sobre el cable coaxial - Su SDV2950 incluye un rollo de 20 pies
(6m) de cable coaxial RG-59.Si observa que esto no es adecuado para
sus necesidades, recomendamos que para lograr la mejor integridad
Conexión de su TV
Fig C
Al
Amplificador
Televisión
