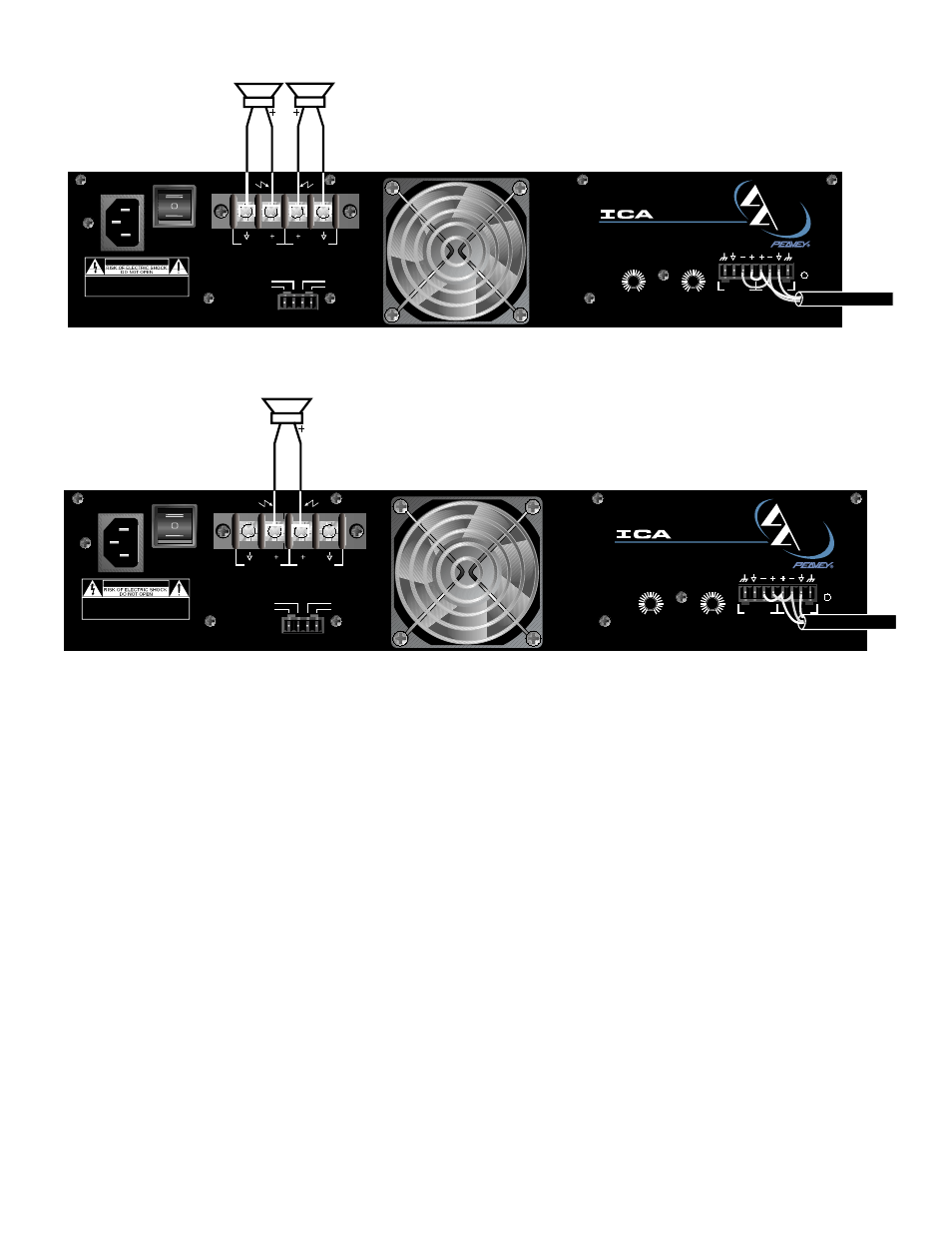

PARALLEL-BETRIEB
BRÜCKENBETRIEB
LAUTSPRECHERANSCHLUSS
Der Lautsprecheranschluss erfolgt über Schraubklemmleisten, die sich für den Anschluss von
offenen oder geschlossenen Kabelschuhen sowie die Aufnahme von Einzelleitern (bis zu zwei Leiter
à max. 2,5883 mm pro Terminal) eignen. Vergewissern Sie sich stets, dass der Verstärker
ausgeschaltet ist, bevor Sie Lautsprecher- oder andere Verbindungen verändern. Informationen zu
optimalen Lautsprecherkabelstärken für ein Minimum an Verlustleistung finden Sie in der Kabel-
Tabelle im Anhang zu dieser Bedienungsanleitung. Achten Sie zudem stets darauf, dass die
Lastimpedanz die für das jeweilige Verstärkermodell angegebene Mindestlastimpedanz nicht
unterschreitet.
SIGNALERDUNG
Eingangsseitige Verbindungen lassen sich mit oder ohne Masseschluss realisieren. Wenn möglich,
sollte die Abschirmung des Anschlusskabels für die Signalquelle stets mit der Gehäusemasse
(Signalerde) verbunden sein. In manchen Fällen jedoch bewirkt dies eine Erdschleife, insbesondere,
wenn der Verstärker in ein bereits bestehendes System eingebunden wird. Verbinden Sie dann
lediglich die Abschirmung mit der Gehäusemasse, die wiederum geräteintern geerdet ist (das
Spannungspotential ist in diesem Fall auf einen Spannungsbereich von ±0,6 V begrenzt).
SCHUTZSCHALTUNGEN
Ihre hohe Zuverlässigkeit verdanken Peavey-Produkte jahrelanger Erfahrung. Verstärker der ICA-
Serie sind äußerst robuste, aus hochwertigen Komponenten gefertigte Geräte, die zum Schutz
gegen alle “Eventualitäten” mit umfassenden Schutzschaltungen ausgestattet sind.
