PROTECCIÓN DE FADE-IN
Esta función se activa cada vez que el amplificador es encendido, o después de una condición de
protección. Al encenderlo, el amplificador automáticamente se encuentra en modo de protección y
mantiene las cargas a las bocinas desconectadas hasta que el amplificador determina que el modo
de operación es normal. La protección de Fade-In atenúa la señal durante el proceso inicial de
encendido para proteger su operación. Una vez que el relay ha sido soltado, la ganancia de los
canales se incrementa gradualmente a su posición para liberar a las bocinas de estrés innecesario.
PROTECCIÓN TÉRMICA
Si el amplificador detecta que la temperatura de operación alcanza niveles muy altos, el
amplificador se protegerá desconectando la carga de las bocinas hasta que el amplificador regrese
a temperaturas de operación aceptables. Durante este tiempo el LED de PROTECCIÓN se
iluminará, y el ventilador funcionará a su capacidad máxima.
CORTO CIRCUITO
Si una salida tiene un corto el LFC
™ , el relay de bocinas y los circuitos térmicos automáticamente
protegerán al amplificador. El circuito de LFC siente el corto como una condición de carga anormal
y reduce la ganancia del canal a un nivel seguro para la carga e inicia la secuencia de encendido.
PROTECCIÓN DE VOLTAJE DE CD
Si un canal del amplificador detecta voltaje de CD o señales subsonoras en sus terminales de
salida, el relay de bocinas inmediatamente se abrirá para prevenir daños a las bocinas. El LED de
PROTECCIÓN se iluminará para notificar esta situación.
ENCENDIDO/APAGADO SECUENCIAL
La serie de amplificadores ICA
™ viene estándar con operación secuencial remota. El interruptor
general del panel frontal debe estar en la posición STANDBY. Una fuente de poder externa que
provea voltaje entre 12 y 24 voltios de CD deber ser conectada a la terminal de 4 pins del panel
trasero. La conexión de salida ENABLE OUT será conectada a la entrada ENABLE IN del siguiente
amplificador. Los amplificadores de la serie ICA™ son entonces conectados entre si de forma
paralela y conectados a la fuente de CD conectando todas las terminales 24 V DC + juntas y todas
las terminales COMMON juntas. El primer amplificador de la cadena requiere una cerradura SPST
entre su terminal 24 V DC + y su terminal ENBLE OUT para iniciar la secuencia y mantener a todos
los amplificadores de la cadena encendidos.

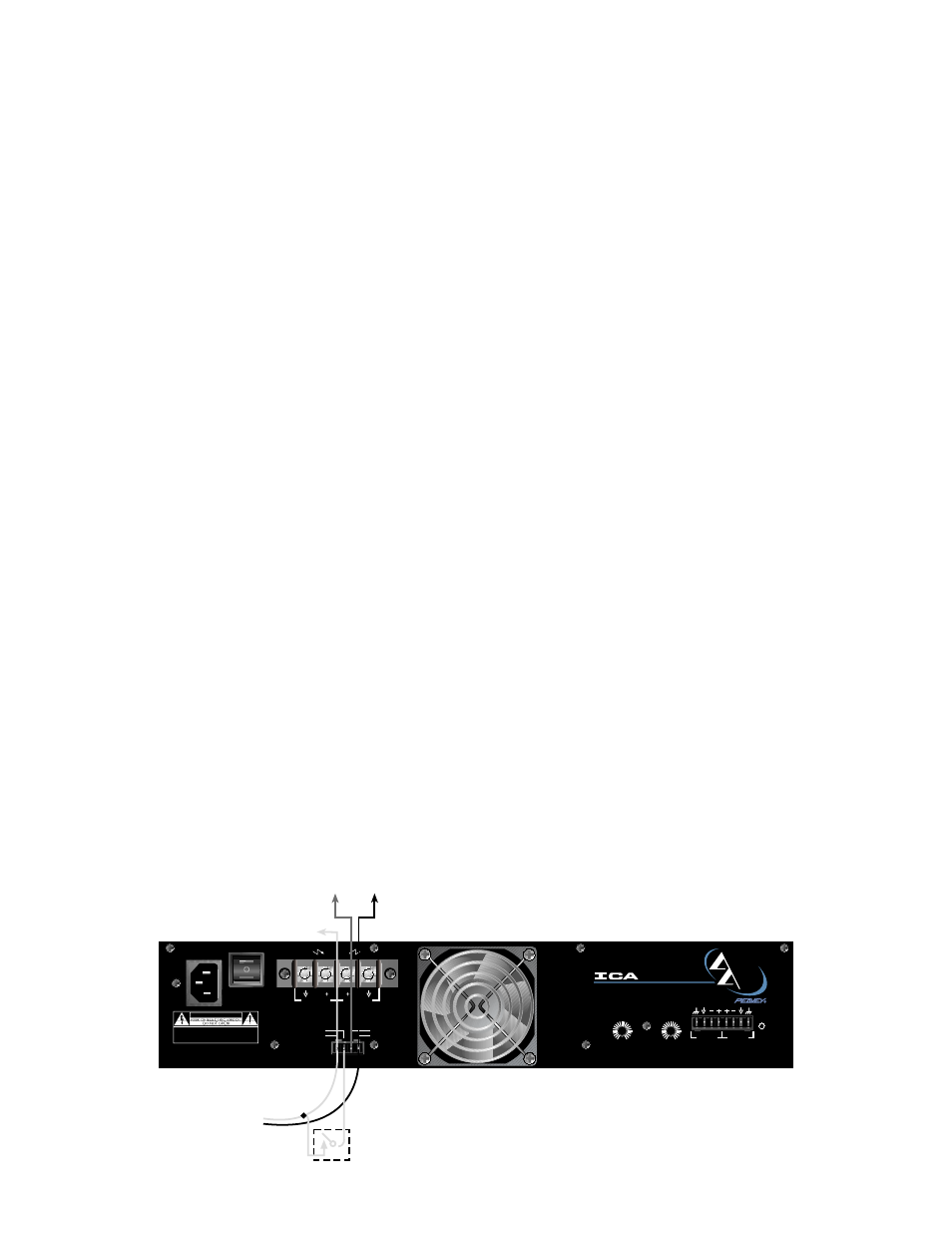

Encendido/Apagado Secuencial
24
LEVEL B
-1
0
-6 -3 -10
-15
-30
-80
LEVEL A
-1
0
-6 -3 -10
-15
-30
-80 INPU T B INPU T A
TM
A DIVISION OF PEAVEY ELECTRONICS CORP. MERIDIAN, MS MADE IN U.S.A.
MOUNT IN RACK ONL Y
INSTALLER SUR SUPPORT DE MONTAGE SEULEMENT
24V DC+
ENABLE IN
COMMON
ENABLE OUT
OUTPUT POWER @ 4 OHMS IS 300 WAT TS/CH
120 VAC
60 Hz
700 WATTS
RCHITECTURAL
COUSTICS
WARNING:
CAUTION
RISQUE DE CHOC ELECTRIQUE-NE PAS OUVRIR. AVIS: TO RAIN OR MOISTURE.
ELECTRIC SHOCK DO NOT EXPOSE THIS EQUIPMENT
TO REDUCE THE RISK OF FIRE OR
CLASS 2 WIRING
OUTPUT B OUTPUT A
(dB) (dB)
INDUSTRIAL CONTRACTOR AMPLIFIER
by
TM
600
Sequential Turn-On /
Turn-Off Wiring
To 24 VDC+
of next amplifier
To enable In of
next amplifier
To common of
next amplifier
24 VDC+
Common
Turn-on switch
