- 17 - - 40 -
➢ ➢ Aligner la languette de blocage du tuyau
avec l'encoche du couvercle du chariot et
insérer le tuyau dans le chariot jusqu’à ce
qu’il s’enclenche.
Pour enlever:
➢ ➢ Soulever la languette de blocage du tuyau
et tirer le tuyau vers le haut.
➢ ➢ Insérer la poignée dans le tube jusqu’à ce
que le bouton de blocage s’enclenche
en place.
➢ ➢ S’assurer que le tuyau souple n’est pas
tortillé.
Pour enlever:
➢ ➢ Appuyer sur le bouton de dégagement
rapide de la poignée et tirer la poignée
vers le haut.
➢ ➢ Ouvrir le couvercle du chariot.
➢ ➢ Vérifier le sac à poussière (Se reporter à
la section “Remplacement du sac à
poussière”).
➢ ➢ Vérifier le filtre de sécurité du moteur (Se
reporter à la section “Nettoyage du filtre
de sécurité du moteur).
➢ Abra la tapa del receptáculo.
➢ Cheque la funda de polvo (Vea
CAMBIAR FUNDA para
instruccíones).
➢ Cheque el filtro (Vea REEMPLAZAR
FILTRO para instruccíones).
➢ ➢ Il est normal que le couvercle du chariot
se détache lorsqu’il est ouvert plus que
nécessaire.
➢ ➢ Aligner les charnières, les insérer, puis
fermer le couvercle pour le remettre en
place.
➢ Es normal que la tapa del receptáculo se
desprenda al ser abierta más de lo nece-
sario.
➢ Para colocar nuevamente la tapa, alinee
las bisagras, insértelas y cierre la tapa.
Chariot Aspiridora
Couvercle Cubierta
Tuyau Mango
➢ Introduzca el mango en el tubo hasta que
el botón para liberar el mango y tire del
mango hacia Arriba.
Para Retirar:
➢ Levante el pestillo de la mangueara y
tire de la manguera.
➢ Introduza el mango en el tubo hasta
que el botón quede en posición.
➢ Asegúrese que la manguera no esté
torcida.
Para Retirar:
➢ Oprima el botón para liberar el
mango y tire del mango hacia arriba.
Base
Agitator Support
Support de l’agitateur
Soportes del agitador

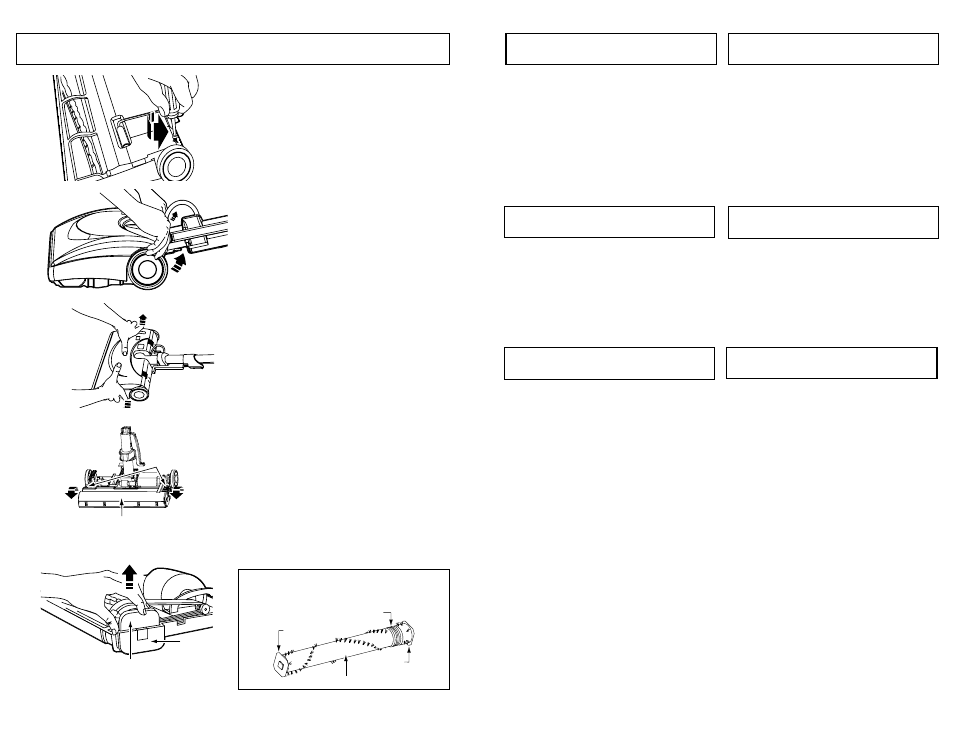

Removing Belt
Tabs
Lenguettes
Pestaña
Agitator Cover
Couvercle de l’agitateur
Cubierta del agitador
➢ ➢ Disconnect cleaner from electrical
outlet.
➢ ➢ Check and remove hair, string and
lint build-up frequently in the POWER
NOZZLE brush and brush support
areas.
➢ ➢ If build-up becomes excessive,
disconnect POWER NOZZLE from
wand and follow the steps below.
➢ ➢ Turn POWER NOZZLE over.
➢ ➢ Unscrew the two (2) POWER
NOZZLE cover screws .
➢ ➢ Turn POWER NOZZLE right side up.
➢ ➢ Press handle release pedal and
lower the swivel.
➢ ➢ To remove cover, grasp the sides and
pull out.
➢ ➢ Tilt cover forward from back until
front snaps free.
➢ ➢ Depress tabs on rear of agitator
cover and rotate forward to release
from the POWER NOZZLE base.
➢ ➢ Lift agitator assembly out
➢ ➢ Remove worn belt.
End Cap
End
Cap
Belt Pulley
Brush Unit
Agitator Assembly
