de esta señal es determinado por el control de nivel principal (main). Cuando no hay nada
conectado a la salida derecha (31), entonces la señal derecha es mezclada con la izquierda
y las dos pueden ser encontradas en la salida izquierda (left)/ Mono. Esto funciona bien
cuando se usan los amplificadores internos para monitores y externos para la salida
principal. Sólo se necesita un cable para llevar la señal principal al amplificador externo. Para
utilizar los dos amplificadores internos para los monitores, hay que hacer un parche de la
salida de monitor a la entrada derecha.
31. SALIDA DERECHA: Este conectador de 1/4" provee salida para la mezcla derecha main
para alimentar combinaciones de amplificadores externos o parlantes. El nivel de esta señal
es determinado por el control de nivel principal (main).
32. ENTRADAS PARA AMPLIFICADORES DE PODER: Conectarse a estas entradas
permite al usuario entrar directamente al ecualizador gráfico, luego a su respectivo canal del
amplificador, sin entrar en ninguna otra sección de la XR 696.
33. LED DE PODER: El LED de poder “on” se encenderá cuando la unidad cuente con
corriente.
SECCIÓN DE CORRIENTE Y DEL AMPLIFICADOR

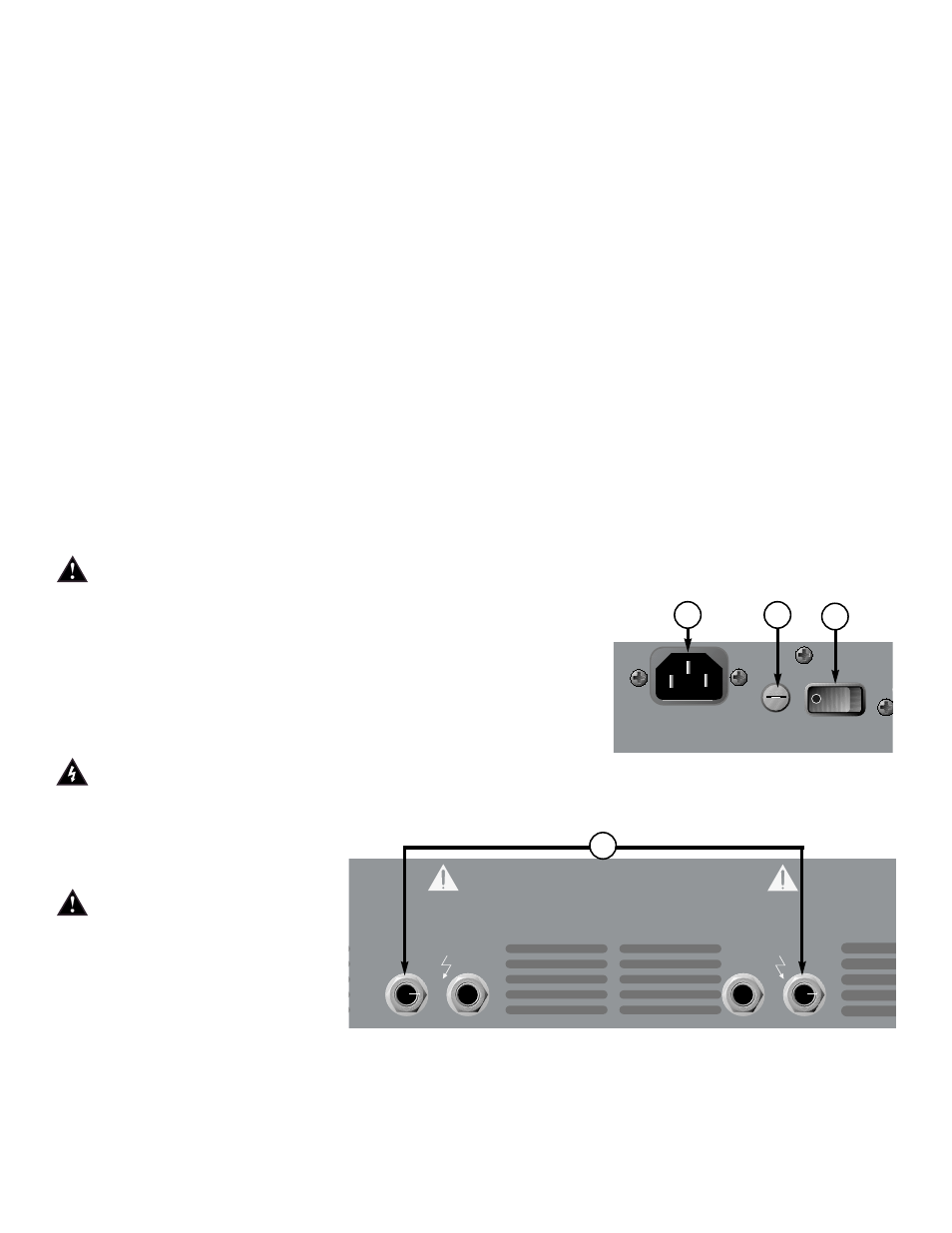

34. ENTRADA DE CORRIENTE C/A: Este es el receptáculo para el cable IEC de corriente,
que provee corriente C/A a la mezcladora/amplificador. Hay que conectar un cable a la pared
y a este receptáculo para proveer corriente a la unidad. El equipo puede sufrir daños si se
usa voltaje equivocado (ver marca de voltaje en la unidad).
35. PODER: El interruptor de encendido de la XR 696. El LED
indicador de poder (33) se
encenderá cuando la unidad cuente con corriente.
36. FUSIBLE: Este es el fusible principal de seguridad para el
voltaje de línea de CA. Este fusible sólo puede ser remplazado con uno del mismo tipo y
medidas. SI EL FISUBLE CONTINUA QUEMÁNDOSE NO SE CONTINUE CAMBIANDO,
LLEVESE A UN CENTRO AUTORIZADO PEAVEY.
37. SALIDAS DE PARLANTES
PARALELAS
IZQUIERDA/DERECHA:
Estos conectadores de
1/4" son las salidas del
amplificador. Al conectar
estas salidas a parlantes
por medio de un cable, se
completa la cadena de la
señal. Existen dos conectadores. Los dos pares son dos salidas (estéreo) del amplificador.
Se pueden conectar dos parlantes a cada canal, siempre y cuando la impedancia combinada
de los parlantes no sea menos de 4 ohmios (por ej. Dos parlantes de 8 ohmios en paralelo =
4 ohmios, 16 parlantes de 16 ohmios en paralelo = 4 ohmios, etc.).
22
CLASS 2 WIRING
RIGHT/MAIN
4 MIN OHM
LEFT/ MONITOR
4 MIN OHM
POWER
500 WATTS
50/60 Hz
220-230 V ~
OFF ON
FUSE
F8A/250V
34 36 35
37
