Llame sin costo al: 1-800-737-2112 Copyright © 2009 MAT Engine Technologies, LLC
Leer y seguir las instrucciones de montaje. No descartar ninguna pieza ni materiales antes de concluirse el montaje
de la unidad. Las referencias al lado derecho o izquierdo de la bordeadora toman como base el punto de vista del
usuario ubicado detrás de la unidad.
No utilizar la bordeadora si ésta está averiada o no está armada completa y correctamente.
Antes de efectuar algún montaje o mantenimiento de la unidad, retirar el cable de la bujía.
Al montar la bordeadora, siempre usar gafas de seguridad con pantallas laterales, homologadas por ANSI.
Montaje
• Conserve todas las instrucciones
1.Montar el asidero superior sobre el asidero inferior con
los dos (2) pernos para tubo y las dos (2) tuercas
plásticas de orejetas (Véase la Figura 2).
Apretar firmemente a mano las tuercas de orejetas.
2. Deslizar un extremo de la varilla de control en el agujero
de la palanca de control de la profundidad. Asegurarla
con una chaveta de dos patas.
3. Deslizar el otro extremo de la varilla de control a través
del agujero del brazo del soporte de la rueda. Asegurarla
con la segunda chaveta de dos patas.
4. Instalar la empuñadura del arrancador de retroceso a
través de la guía de la cuerda, y encajarla en posición
por torsión.
5. Retirar el inserto temporal del terminal del cable de
extinción del motor.
6. Conectar los cables de extinción del motor y el asidero.
Utilizar la atadura de alambre para asegurar el cable
suelto al asidero.
En la caja se encontrarán los componentes siguientes.
Las cantidades se muestran entre paréntesis.
1. (1) Bordeadora
2. (1) Manual del usuario de la bordeadora
3. (1) Asidero superior
4. (1) Varilla de control
5. (1) Contenedor de aceite SAE 30 para motor
6. (1) Bolsa de piezas con el contenido siguiente:
(2) Chaveta de dos patas
(2) Tuercas plásticas de orejetas (M8)
(2) Pernos para tubo M8 x 35 mm
(1) Atadura de alambre
(1) Llave con varilla para bujía
1. Sacar todas las piezas y componentes de embalaje
2. Utilizar una cuchilla multiuso para cortar las cuatro
esquinas verticales y colocar los costados de la caja
sobre el piso, alrededor de la bordeadora.
3. Sacar el resto del embalaje
4. Rodar la unidad para sacarla de la caja y colocarla sobre
una superficie firme a nivel.
Cómo sacar la bordeadora de la caja
A
Cómo montar el asidero
B
ES NECESARIO conectar los cables de extinción para el
funcionamiento correcto del motor. El no conectarlos puede
conducir a lesiones graves.

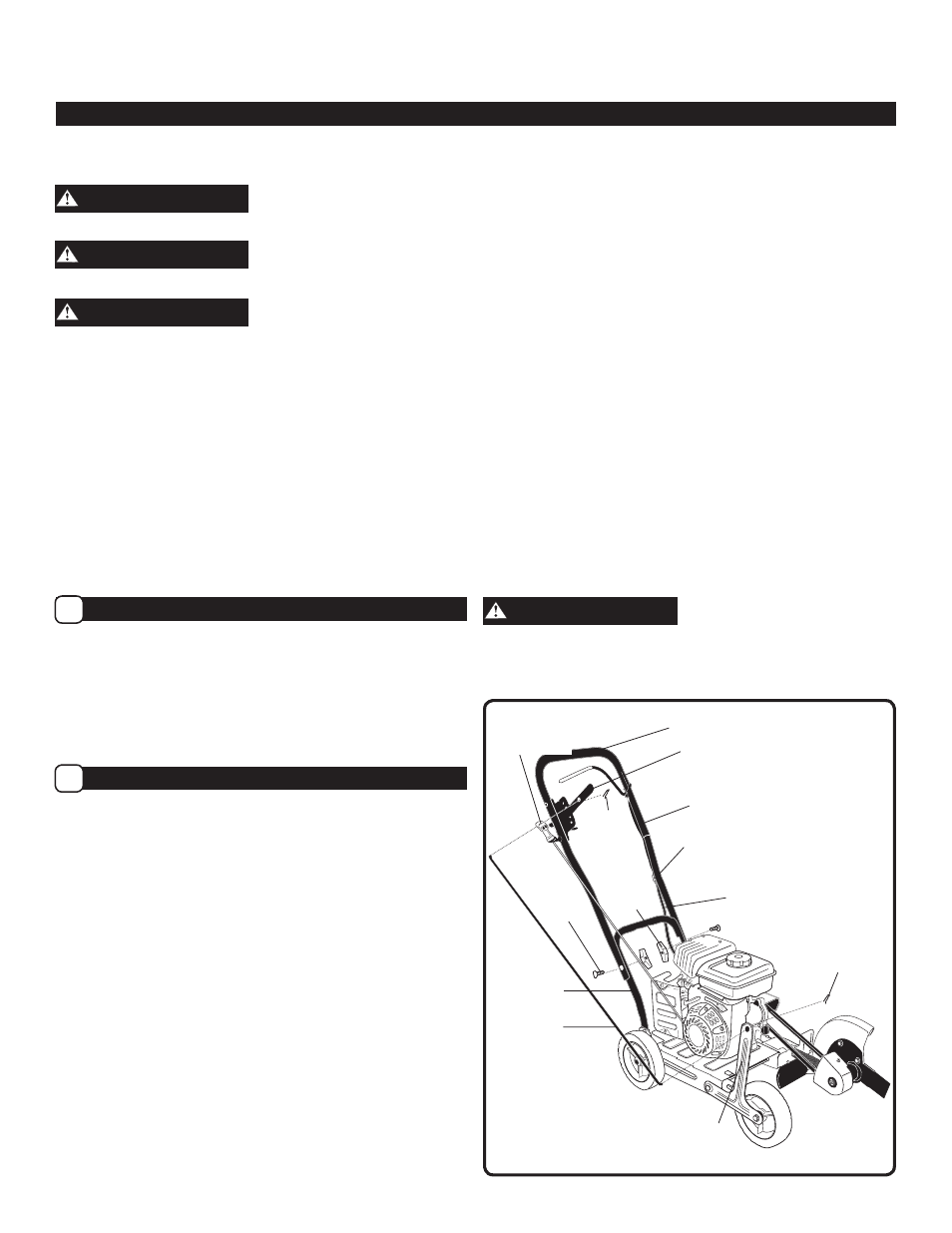

NOTA: Consultar la Figura 2 al seguir los pasos
enumerados a continuación:
28
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
Asidero superior
Asidero
inferior
Chaveta
de dos
patas
Varilla de
contro
Brazo del soporte
de la rueda
Chaveta
de dos
patas
Perno
para tubo
Figura 2
Tuerca
plástica de
orejetas
Cable de extinción del asidero
Cable de extinción
del motor
Terminal de conexión
Empuñadura
de arrancador
de retroceso
Palanca de control
de la profundidad
ADVERTENCIA
