MASTER IN/OUT

In dieser Sektion werden die Funktionen, die den MASTER Bereich betreffen, beschrieben. Leider
werden diese Funktionen gerne übersehen, obwohl sie die eigendlichen Vorzüge des XR 800F
darstellen. Durch “patchen” läßt sich noch eine Menge mehr aus diesem Gerät herausholen als es
so und so schon bietet. Hier kann man externe Effekte, Monitore und Endstufen ohne Probleme
anfügen und verbinden. Einige Beispiele finden Sie weiter hinten im Handbuch abgedruckt.

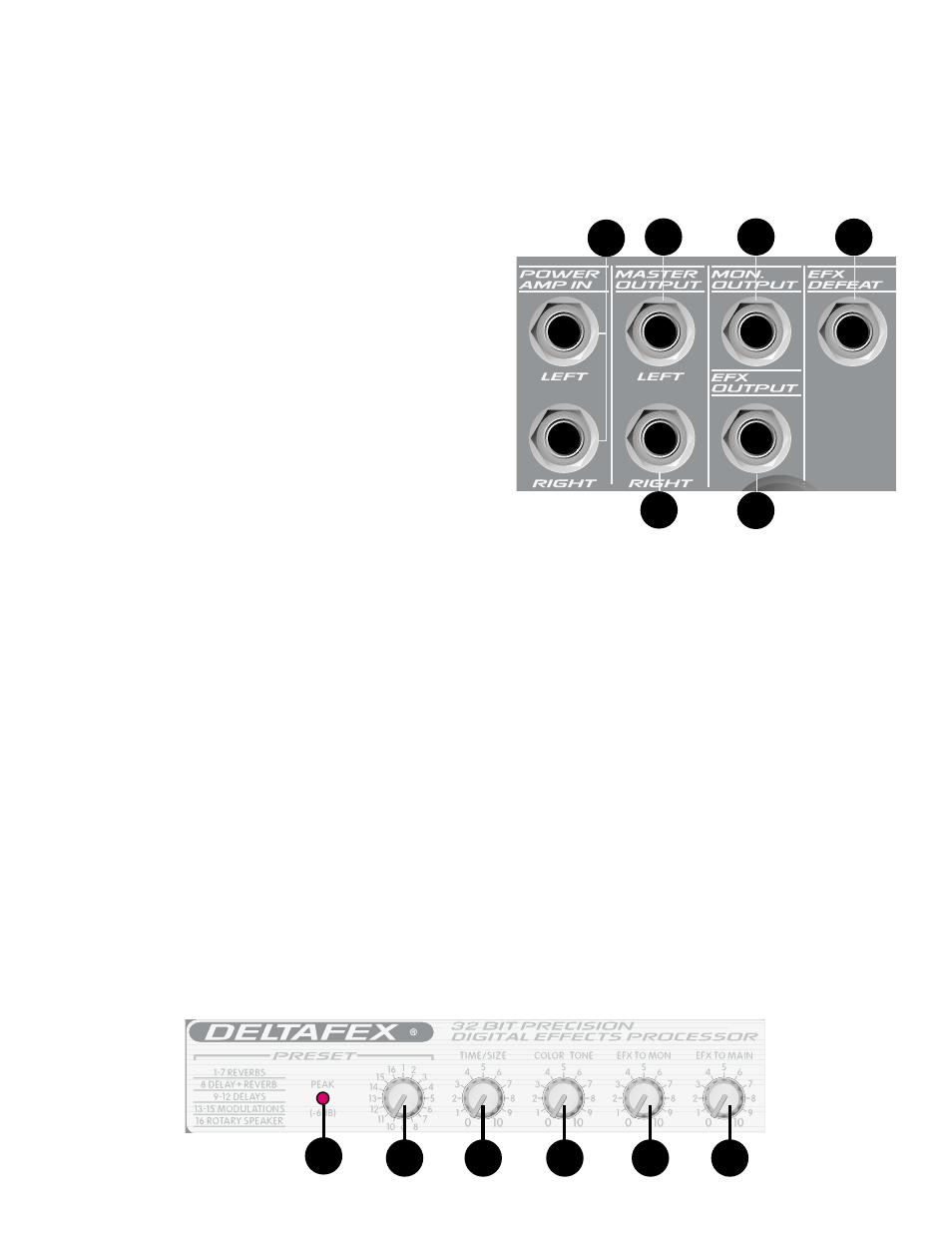

POWER AMP INPUT:
Man kann das Gerät direkt mit zB. einem externen
Grafic EQ verbinden und das Signal direkt
zurück in diese Buchsen, zur Endstufe des
XR 800F leiten. Diese 6.3mm Klinkenbuchsen
sind Schaltbuchsen. Das bedeutet, das alle
Signale, Master und Effekt, umgeleitet werden
auf das externe angeschlossene Gerät und von
dort aus erst zurück auf die eingebaute
Endstufe gesendet werden. Der Vorteil ist, das
man so den internen EQ und die Endstufe, in
Verbindung mit oder ohne die Kanäle, nutzen
kann..

7+8. LINKS / RECHTS OUTPUT:

Diese Anschlüsse sind zur Ausgabe des Master-Signals an zB. externe Endstufen
angebracht. Sie werden mit den Master Fadern abgemischt.

MONITOR OUTPUT:
Von hier wird das gesamte Monitor-Signal an externe Monitoranlagen abgegeben. Kontrolle
erfolgt über den Monitor Master Fader.

10.

EFX OUTPUT:
Diese 6.3 mm Klinkenbuchse liefert exakt das selbe Signal, das auch an den internen
Effektprozessor anliegt. ZB. für externe Effektgeräte oder als zusätzlicher Monitor-Ausgang.

11.

EFX DEFEAT:
Wenn Sie hier einen On/Off Fußschalter (Peavey Nr. 5100) anschließen, können Sie die
internen Effekte mit einem “Tritt” ab- und wieder anschalten. Dies ist sehr empfehlenswert,
wenn Sie Ansagen und Musikalische Darstellungen zu bewerkstelligen haben. Ansagen sind
ohne Effekte besser verständlich, wohingegen Musik ohne Effekte trocken und steril klingt.

MASTER FUNKTIONEN

Dieser Abschnitt erläutert die Funktionen der sich auf der rechten Vorderseite des Gerätes
befindlichen Bedienungselemente. Effekt-, EQ/FLS-, Monitor- und Master Sektion.
