5. SALIDA DE PUENTE
La salida de puente de la XR 800F permite que el poder de los amplificadores izquierdo y
derecho se combinen en una salida mono para aplicaciones en las que sólo será usada una
bocina. Para usar la salida de puente, el switch de modo del sistema debe estar en la
posición Left/Right. Conecta una bocina con un mínimo de 8 ohmios de impedancia a la
salida central del puente.
PRECAUCIÓN: Cuando las salidas del puente están siendo usadas, no debe haber ninguna
otra bocina conectada a las salidas paralelas adyacentes. Además, la carga mínima para la
XR 800F en el modo de puente es 8 ohmios. No permitas que la impedancia total caiga
debajo de los 8 ohmios ya que puedes causarle serios daños al amplificados.
ENTRADA/SALIDA MAESTRA
La sección de Entrada/Salida Maestra describe las funciones relacionadas con el panel de parcheo
de entradas y salidas localizado en la parte trasera de tu XR 800F. Esta sección es ignorada
muchas veces, pero es la que añade más versatilidad a la XR 800F. Al usarse a su máximo
potencial, se pueden lograr una variedad extraordinaria de configuraciones de cableado. Estas
conexiones permiten el parcheo de aparatos como efectos periféricos, amplificadores de poder,
monitores, y virtualmente cualquier otro tipo de aparato con salidas de nivel de línea que quieras
conectar a la XR 800F. Algunas de estas configuraciones se muestran en el diagrama al final de
este manual.

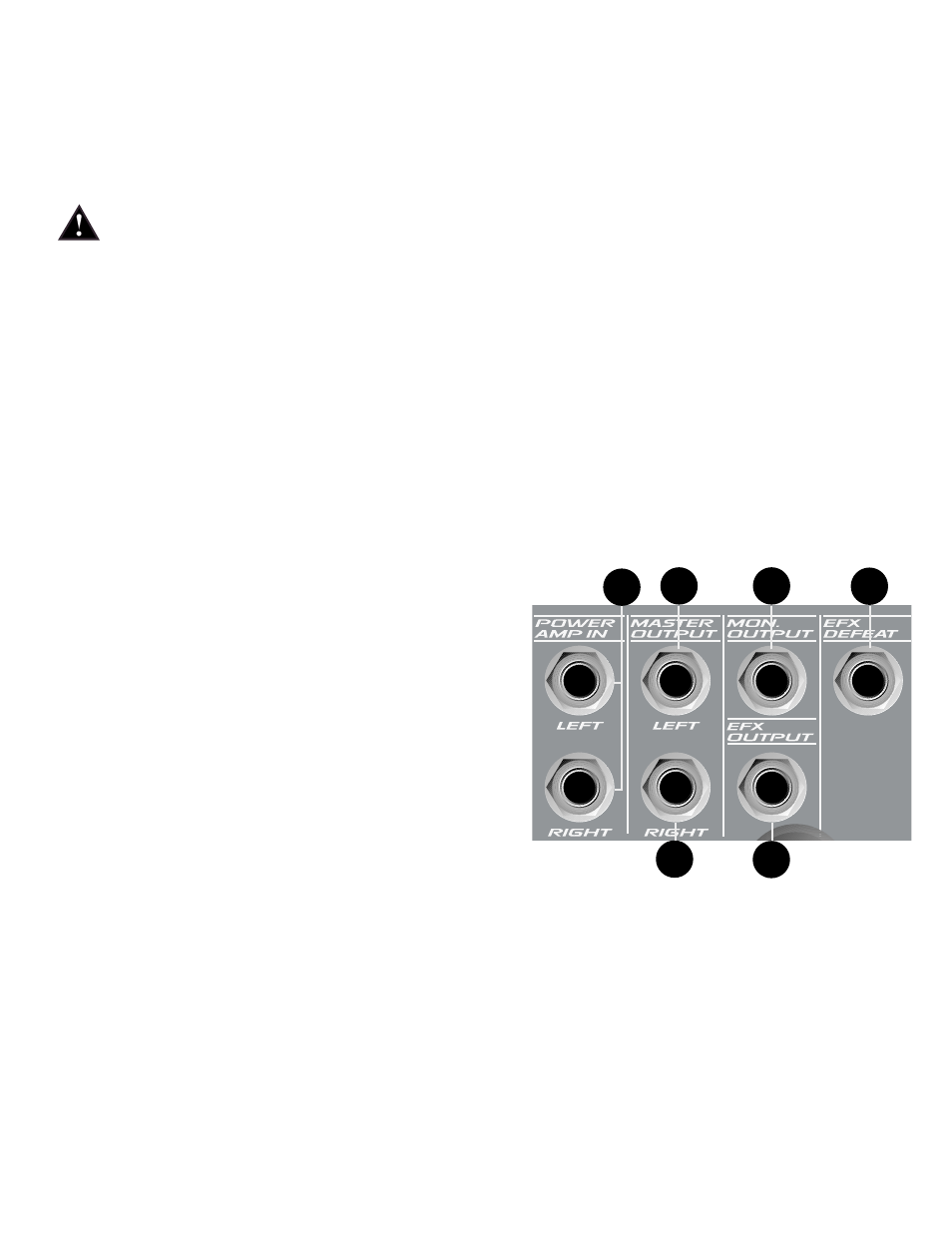

6. ENTRADAS PARA EL AMPLIFICADOR DE PODER.
La conexión a estas entradas le permite al usuario
entrar directamente a los Ecualizadores Gráficos
(izquierdo y derecho), y luego a sus respectivos
canales de amplificadores de poder. Las
conexiones de estas entradas son de conectores
intercambiables, esto quiere decir que si te
conectas a esta entrada cancelaras cualquier
señal anterior del canal, sección maestra y
sección de efectos del amplificador. El beneficio
de esta característica es que puedes usar el
amplificador estéreo interno y el amplificador de
poder con o sin usar las secciones de canal y
efectos. Esencialmente, puedes usar la XR 800F
como un ecualizador/amplificador de poder esclavo cuando lo
necesites.
7. SALIDA IZQUIERDA
Esta conexión de 1/4" provee una salida de la mezcla izquierda principal para suministrar
combinaciones externas ampli/bocina. El nivel de esta señal se determina por el fader
maestro izquierdo.
8. SALIDA IZQUIERDA
Esta conexión de 1/4" provee una salida de la mezcla derecha principal para suministrar
combinaciones externas ampli/bocina. El nivel de esta señal se determina por el fader
maestro derecho.
6 7 9
8 10
11
