CONEXIÓN DEL SUBWOOFER AL SISTEMA
OPCIONES DE CABLEADO
NOTA IMPORTANTE: PONGA EN PRÁCTICA SÓLO UNA DE ESTAS OPCIONES.
NO COMBINE OPCIONES DE CABLEADO.
Conexiones inalámbricas

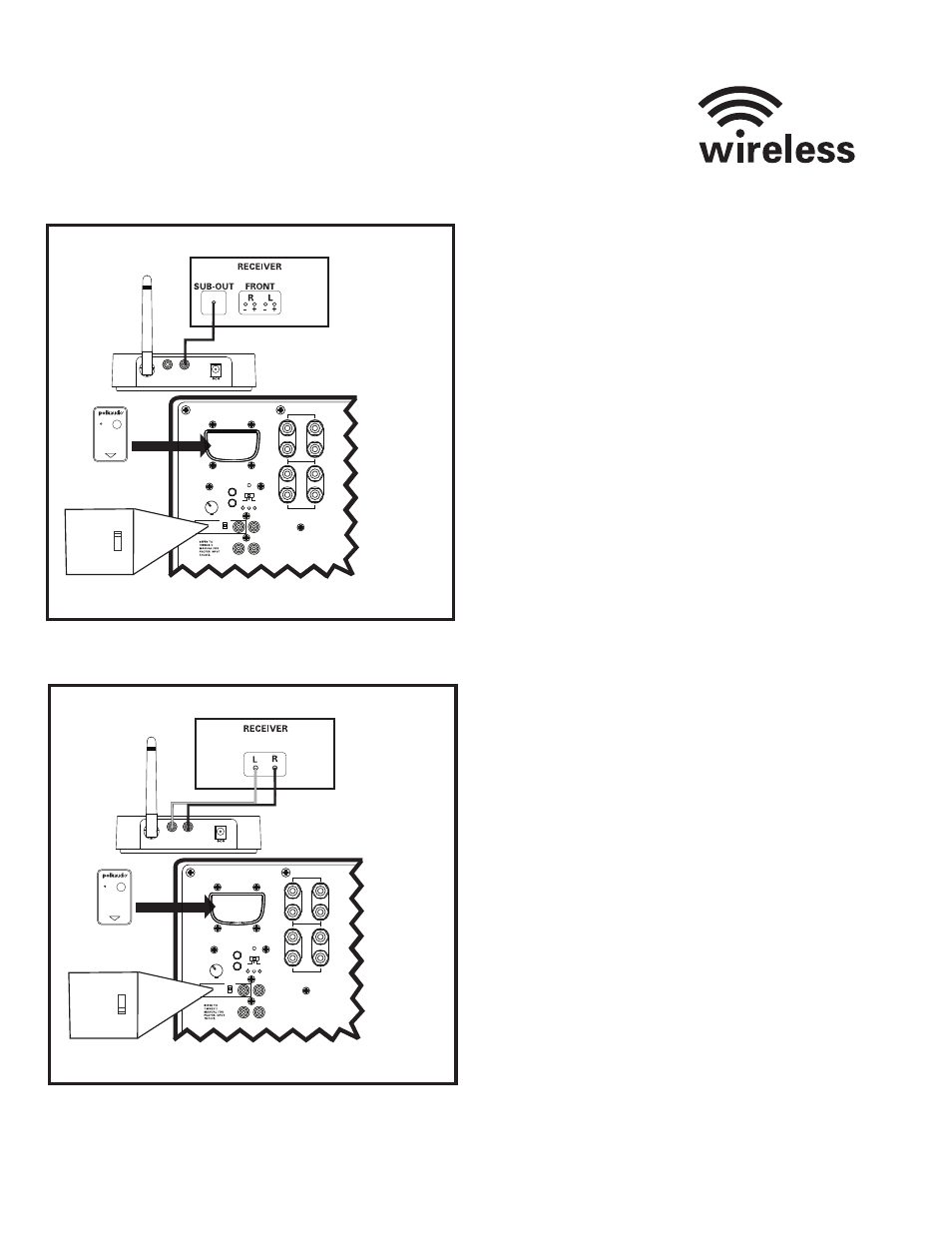

OPCIÓN Nº 1 Efectos de Baja Frecuencia (LFE)
Verifique que el receptor tenga un conector de salida dedicado al subwoofer (esto
es común en la mayoría de los receptores surround Dolby Digital 5.1, 6.1 y 7.1).
Esta salida debe decir salida de subwoofer (SW Out), salida de subwoofer o pre-
amplificador (Sub-Pre Out) o algo similar. Con un solo cable de subwoofer, conecte
la salida dedicada al subwoofer del receptor a la entrada LFE del transmisor, como
se muestra en la ilustración de la opción Nº 1.
OPCIÓN Nº 2 Nivel de línea
Si el receptor no tiene conector dedicado de salida de subwoofer (esto es común
en receptores estereofónicos (2 canales) y receptores antiguos Dolby Pro-Logic)
haga conexiones de nivel de línea. Conecte las salidas de pre-amplificación del
receptor a las entradas izquierda (LEFT) y derecha (RIGHT) del transmisor, como se
muestra en la ilustración de la opción Nº 2.
ANTENNA
DC 5V 1.0A
LEFT RIGHT/
LFE
PWSK-1 TRANSMISOR (SE VENDEN
POR SEPARADO)
PWSK-1 RECEPTOR
(SE VENDEN POR SEPARADO)
SCAN
VOLUME
PWSK-1
WIRELESS ADAPTOR PORT
UP
DOWN
USE AS LFE
LINE IN
LINE OUT
L
L
LFE/R
R
LOW PASS
60Hz
110Hz
160Hz
YES
NO
SPEAKER IN
SPEAKER OUT
+
–
R
IG
H
T
R
IG
H
T
LE
FT
LE
FT
+
–
POWER
STAND AUTO ON
BY
USE AS LFE
YES
NO
PWSK-1 TRANSMISOR (SE VENDEN
POR SEPARADO)
PWSK-1 RECEPTOR
(SE VENDEN POR SEPARADO)
ANTENNA
DC 5V 1.0A
LEFT RIGHT/
LFE
PRE-AMP OUT
SCAN
VOLUME
PWSK-1
WIRELESS ADAPTOR PORT
UP
DOWN
USE AS LFE
LINE IN
LINE OUT
L
L
LFE/R
R
LOW PASS
60Hz
110Hz
160Hz
YES
NO
SPEAKER IN
SPEAKER OUT
+
–
R
IG
H
T
R
IG
H
T
LE
FT
LE
FT
+
–
POWER
STAND AUTO ON
BY
USE AS LFE
YES
NO
