Nombres de los componentes
04
13
Sp
Es
pa
ñ
o
l
Televisor de plasma

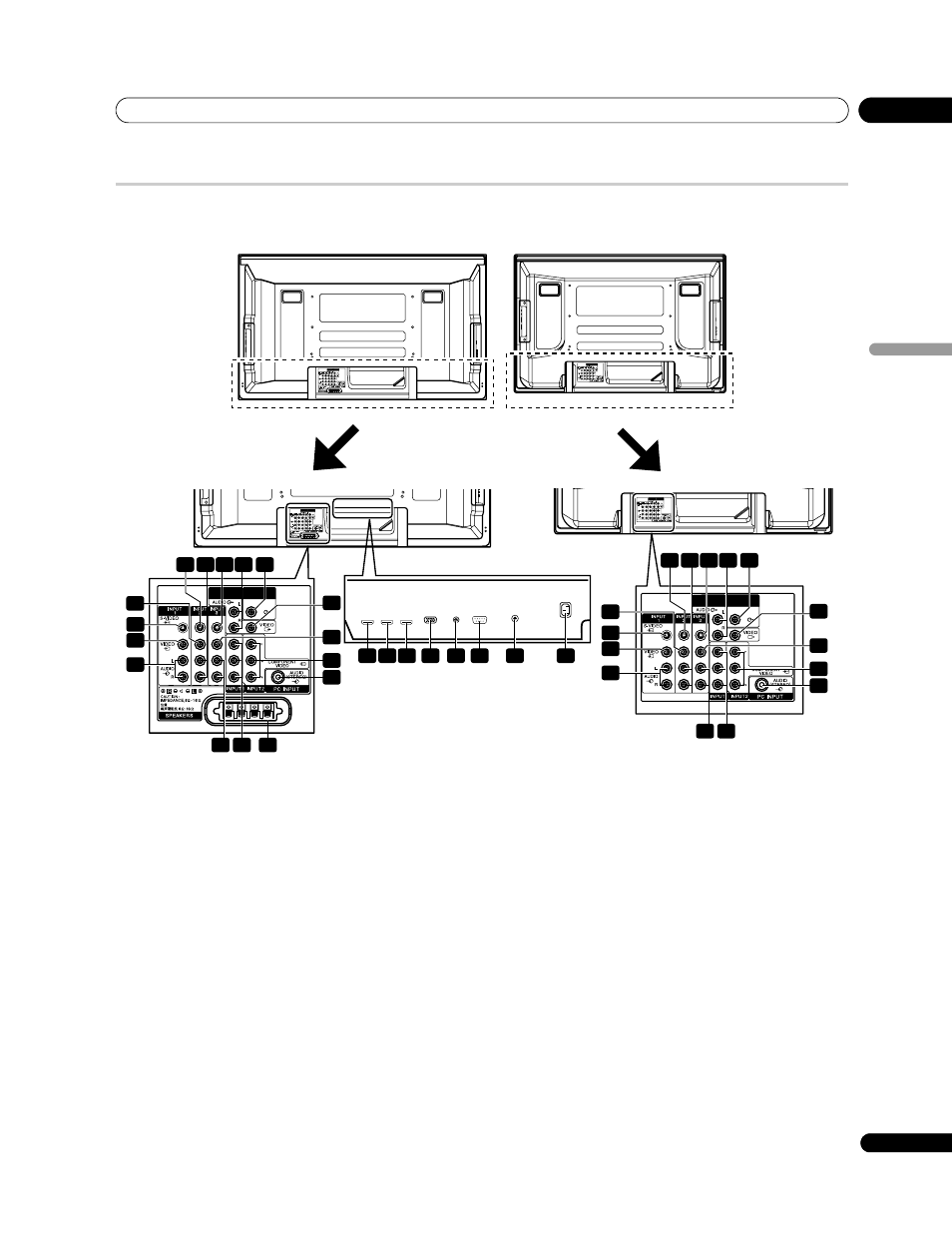

(Parte trasera)
1
Terminal AC IN
2
Terminal de entrada ANT (antena)
3
Terminal RS-232C (se utiliza para la configuración de fábrica)
4
Terminal CONTROL OUT (soporta
SR+)
5
Terminal PC INPUT (analog RGB)
6
Terminal INPUT 5 (HDMI)
7
Terminal INPUT 4 (HDMI)
8
Terminal INPUT 3 (HDMI)
9
Terimnales INPUT 1 (AUDIO L, R)
10 Terminal INPUT 1 (VIDEO)
11 Terminal INPUT 1 (S-VIDEO)
12 Terminal INPUT 2 (VIDEO)
13 Terminal INPUT 2 (S-VIDEO)
14 Terimnales INPUT 2 (AUDIO L, R)
15 Terminal INPUT 3 (S-VIDEO)
16 Terminales MONITOR OUT (AUDIO L, R)
17 Terminal SUBWOOFER
18 Terminal MONITOR OUT (VIDEO)
19 Terminal INPUT 3 (VIDEO)
20 Terminales INPUT 2 (COMPONENT VIDEO: Y, P
B
, P
R
)
21 Terminal PC INPUT (AUDIO (STEREO))
22 Terminales INPUT 1 (COMPONENT VIDEO: Y, P
B
, P
R
)
23 Terimnales INPUT 3 (AUDIO L, R)
24 Terminales SPEAKERS L, R (PDP-508XG solamente)
MONITOR
OUT
SUB
WOOFER
MONITOR
OUT
SUB
WOOFER
MONITOR
OUT
SUB
WOOFER
MONITOR
OUT
SUB
WOOFER
MONITOR
OUT
SUB
WOOFER
MONITOR
OUT
SUB
WOOFER
PDP-508XG
PDP-428XG
7
8
6
5
4
3
2
1
18
21
23 22 24
19
20
9
10
13 14 15
17
16
12
11
18
21
23 22
19
20
9
10
13 14 15
17
16
12
11
* Para las posiciones exactas de los terminales,
refiérase a la hoja de posiciones de los terminales
que se encuentra en el compartimiento de los
terminales.
Los terminales de 1 a 8 son los mismos que los del PDP-508XG.
