27
Características
e
Instalacion
5
5
5
10
(Tipo A)
(Tipo A)
Tornillos para
transporte
Lower guide
1
2 3 4
8 10
11
7 6 5
9

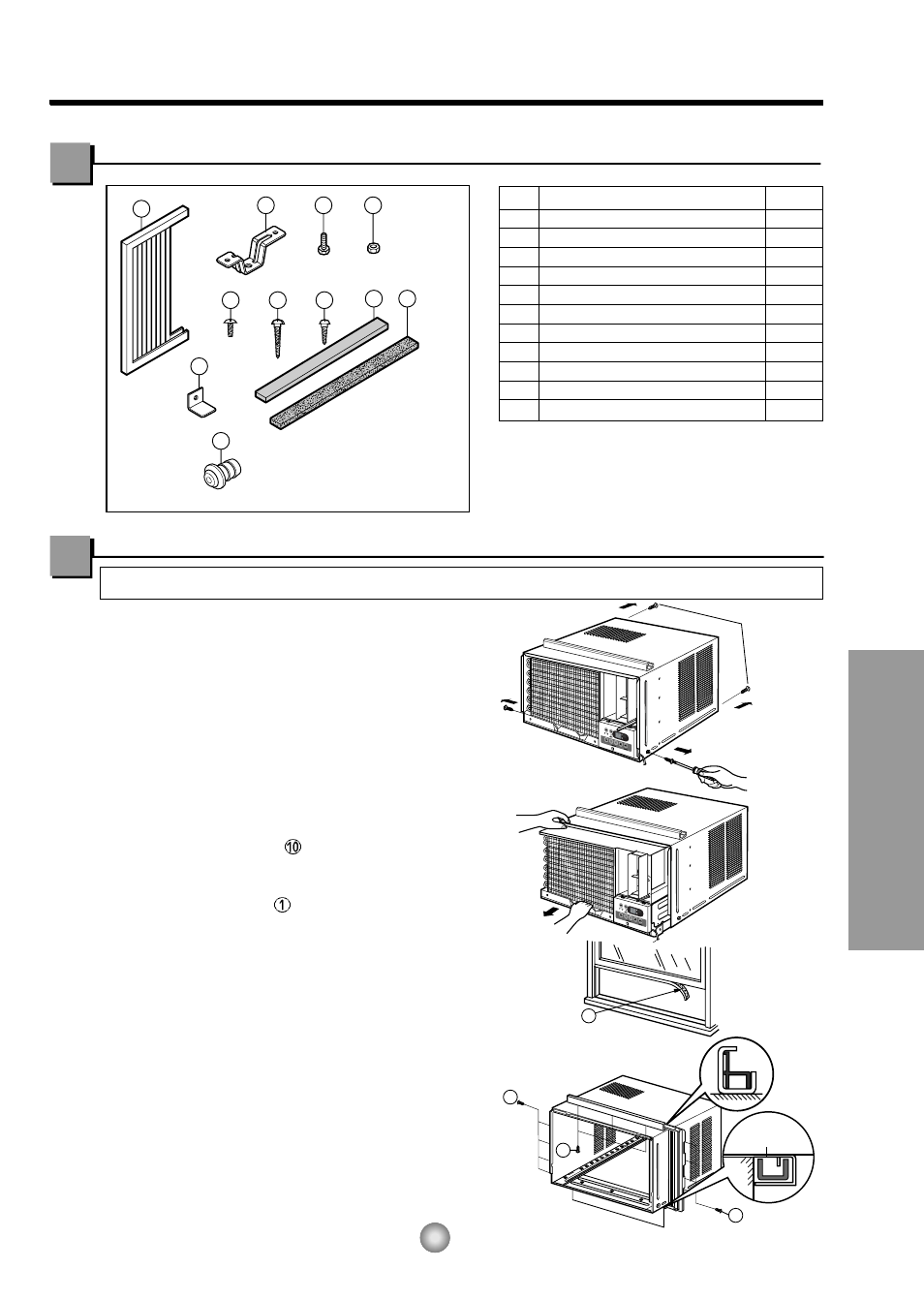

PREPARACION DEL CHASIS
1. Remueva los tornillos cuales sujetan el
gabinete a ambos lados y en la parte de atrás.
2. Deslice la unidad fuera del gabinete tomando
el agarradero de la bandeja y hale hacia el
frente mientras mantiene el gabinete.
3. Corte el marco de la ventana con el largo
apropiado. Desprenda la parte de atrás y
sujete el Banda adhensiva
en la parte
inferior del marco de la ventana.
4. Inserte los paneles guías en la guía
superior.
5. Sujete el armazon a la unidad con 4 tornillos.
(Tipo A)
Contenido del Juego de Instalación
Requisitos de las herra mientas sugeridas
DESARMADOR (+, -), REGLA, CUCHILLO, MARTILO, LAPIZ, NIVEL
NO. NOMBRE LA PARTE CANTIDAD
1 PANEL GUÍA 2
2 SOPORTE DE ALFÉIZAR 2
3 TORNILLO 2
4 TUERCA 2
5 TORNILLO(TIPO A) 10mm (25/64") 13
6 TORNILLO(TIPO B) 3
7 TORNILLO(TIPO C) 5
8 TIRA DE GOMA 1
9 CHAPA DE SOPORTE PARALA VENTANA 1
10 BANDA ADHESIVA (920mm x 30mm x 2mm) 1
11 TAPA DEL DESAGÜE 1
D5.1mm (3/16")/16mm (5/8")
D4.1mm (5/32")/16mm(5/8")
