3

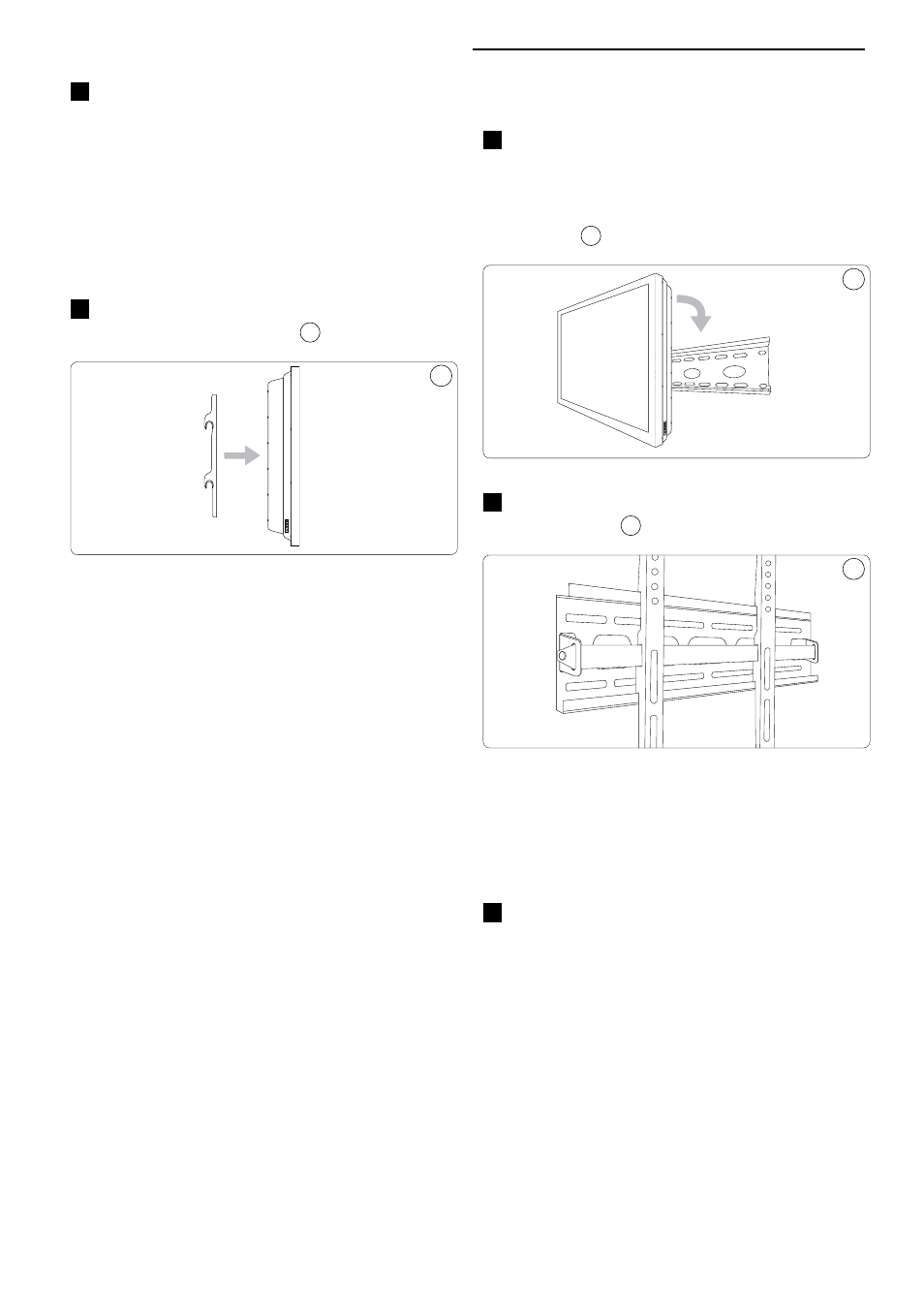

Coloque los brazos en la parte posterior
de la pantalla con los pernos que se indican
en los pasos 1 y 2 y con las arandelas de
bloqueo correspondientes (C, F, I o L).
Si utiliza los pernos M4, M5 o M6, utilice
las arandelas M6 (O). Si la parte posterior
de la pantalla es curva o con bajo relieve,
también necesitará utilizar un espaciador
(M o N).
4
Los tornillos deben estar bien sujetos pero
no demasiado ajustados.
5
5
E Sugerencia
Para pantallas curvas o con bajo
relieve utilice un perno más largo y
un espaciador. Si utiliza los pernos
M8 (J o K), no utilice las arandelas
M6 (O).
4 Montaje y ajuste
1
Con la ayuda de otra persona, levante
la pantalla con cuidado y colóquela en el
soporte. No suelte la pantalla hasta que los
brazos de montaje estén enganchados con
firmeza.
6
6
2
Enganche la pantalla en la placa de pared
con cuidado.
7
7
B Advertencia
Introduzca la barra de seguridad en el
centro del soporte para evitar que la
pantalla se caiga.
3
Este paso es IMPRESCINDIBLE para
asegurar la pantalla en el soporte. NOTA:
Utilice una chaveta (incluida) para fijar los
brazos en el soporte. O BIEN, introduzca
un candado (no incluido) en el orificio del
extremo de la barra de seguridad para
evitar el robo de la pantalla. Puede utilizar
una chaveta pequeña para asegurar la
pantalla en el soporte (incluida).
