3

Avec l’aide d’une autre personne, placez la

plaque sur le mur et utilisez le niveau fourni

pour vous assurer qu’elle est parfaitement

horizontale.

4

Pendant que l’autre personne tient la

plaque en place, assurez-vous que les

marques sont bien centrées dans les trous

de la plaque.

5

Mettez la plaque de côté et percez un

trou de guidage de 10 mm (3/8 de po)

sur chaque marque. Enlevez l’excès de

poussière dans les trous.

6

Enfoncez une cheville pour mur de

béton (B) dans chaque trou, pour qu’elle

soit bien encastrée sans dépasser le mur,

en utilisant un marteau au besoin.

7

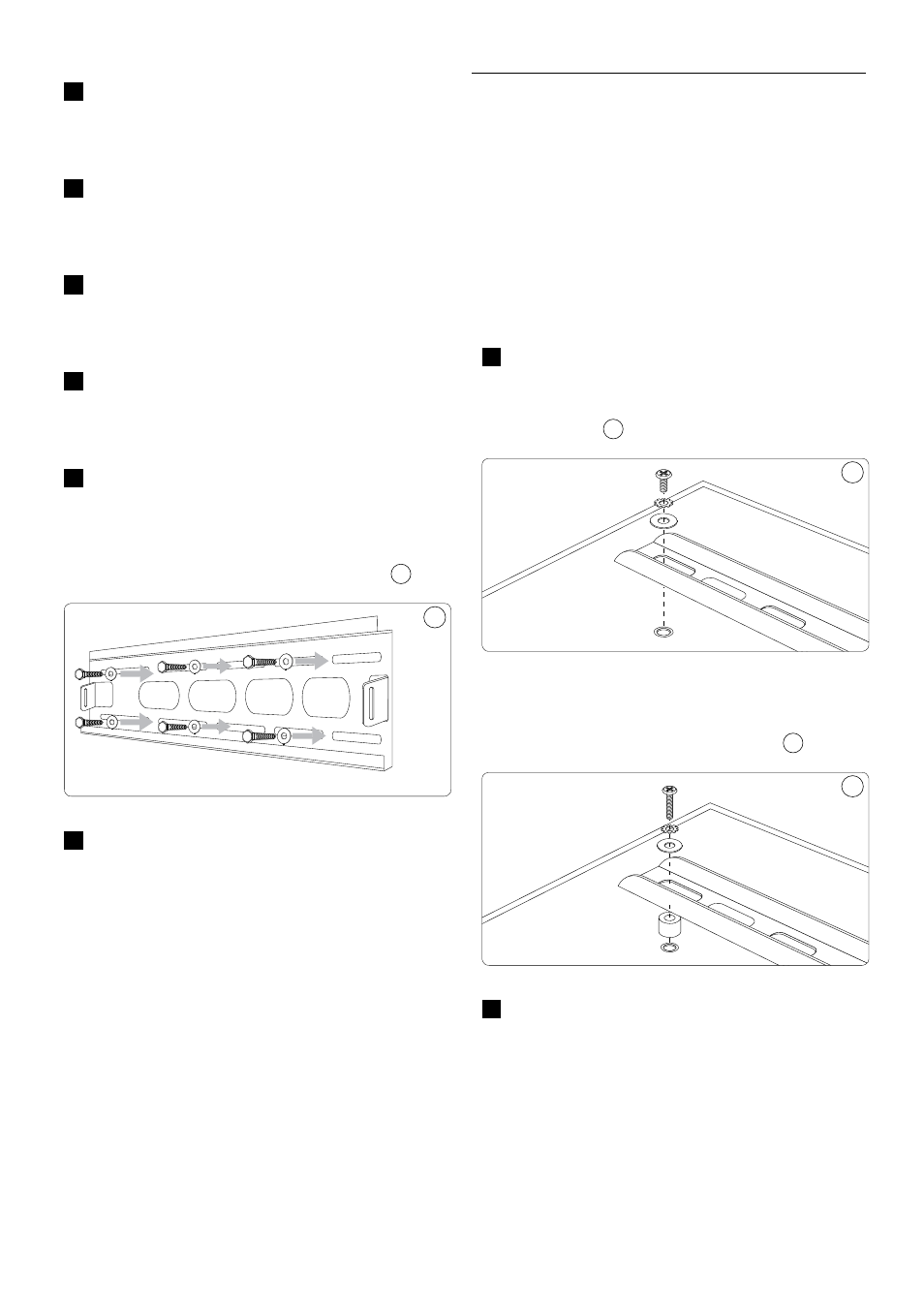

Positionnez le support dos au mur et fixez-le

à l’aide des boulons (Q) et des rondelles de

boulons (R) fournis. Ne serrez pas trop les

boulons et tenez le support jusqu’à ce que

tous les boulons soient bien en place.

2

2

8

Une fois tous les boulons placés, vissez-les

chacun solidement. Ne les serrez pas trop.

D

Remarque

Si le mur de maçonnerie est

recouvert de plâtre ou de gypse,

les chevilles doivent traverser

complètement la surface externe,

sans dépasser le mur de maçonnerie.

3.3 Fixation des bras sur le téléviseur

B

Avertissement

Prenez toutes les précautions qui

s’imposent lors de cette partie de

l’installation. Ne posez pas l’écran du

téléviseur face au sol, car la surface

de visionnement risquerait d’être

endommagée.

1

Examinez la partie arrière du téléviseur.

Si l’arrière du téléviseur est plat :

utilisez un des boulons courts fournis avec

le support.

3

3

Si l’arrière du téléviseur est courbé ou

en retrait :

utilisez un des boulons longs

avec des rondelles d’espacement.

4

4

2

Déterminez quel diamètre de boulon est

nécessaire en essayant un boulon des sacs 1

à 4 de la trousse de matériel. Ne forcez pas

les boulons : si vous sentez une résistance,

arrêtez immédiatement pour éviter

d’endommager le téléviseur.
