33
SÍMBOLOS
• La etiqueta de su herramienta puede incluir los siguientes símbolos. Los símbolos y
sus definiciones son los siguientes:
V ..............voltios A ............amperios
Hz ............hertz W ............vatios
min............minutos ..........corriente alterna
..........corriente continua
no............no velocidad sin carga
............Construcción Clase I
(con conexión a tierra)
............Construcción de clase II
........terminal a tierra
.......... símbolo de alerta de .../minorpm..revoluciones o reciprocidad por minuto
seguridad
• Cuando use un alargador, asegúrese de usar uno de un calibre suficiente como para
cargar con la corriente que requerirá su producto. Un alargador de menor calibre
causará una caída en el voltaje de la línea lo que resultará en pérdida de potencia y
sobrecalentamiento. El siguiente cuadro muestra el tamaño correcto a utilizar,
dependiendo del largo del cable y el amperaje nominal. En caso de duda, utilice el
de mayor calibre. Mientras menor el número del calibre, mayor la capacidad del
cable.
Tamaño mínimo recomendado del conductor
para los cables de extensión
Longitud total del cable
25 pies 50 pies 75 pies 100 pies 125 pies 150 pies 175 pies
7.6 m 15.2 m 22.9 m 30.5 m 38.1 m 45.7 m 53.3 m
Tamaño AWG del conductor
18 18 16 16 14 14 12

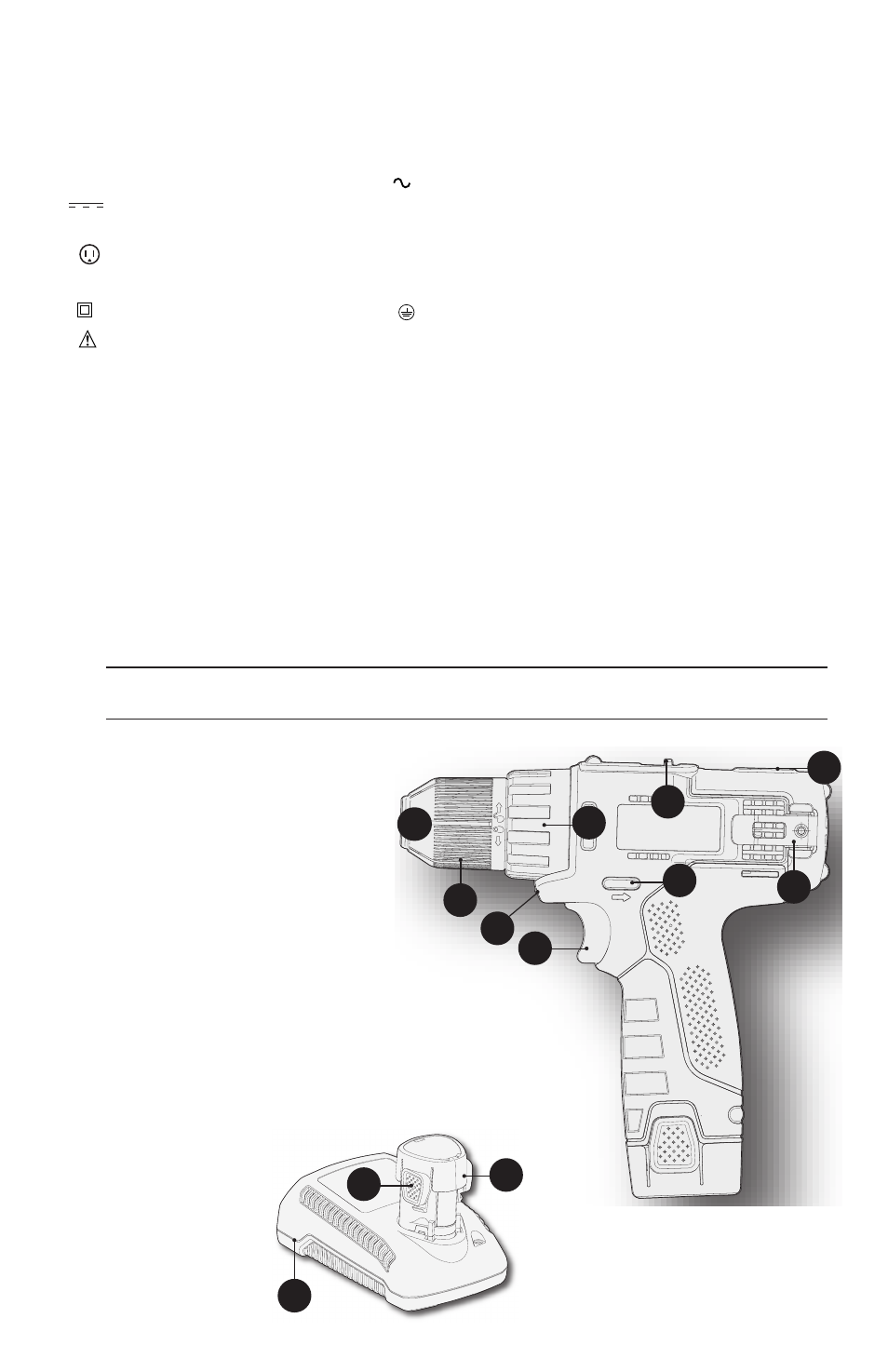

DESCRIPCIÓN DE LAS
FUNCIONES - Figura A
1. Interruptor de gatillo
2. Botón de avance/reversa
3. Anillo de ajuste de torsión
4. Selector de engranajes de
doble alcance
5. Portabrocas sin llave
6. Portapuntas magnético
7. Batería
8. Botón de liberación de la
batería
9. Luz de trabajo de LED
10. Sujetador para
cinturón
11. Cargador
3
1
2
4
5
A
6
9
10
11
7
8
