27

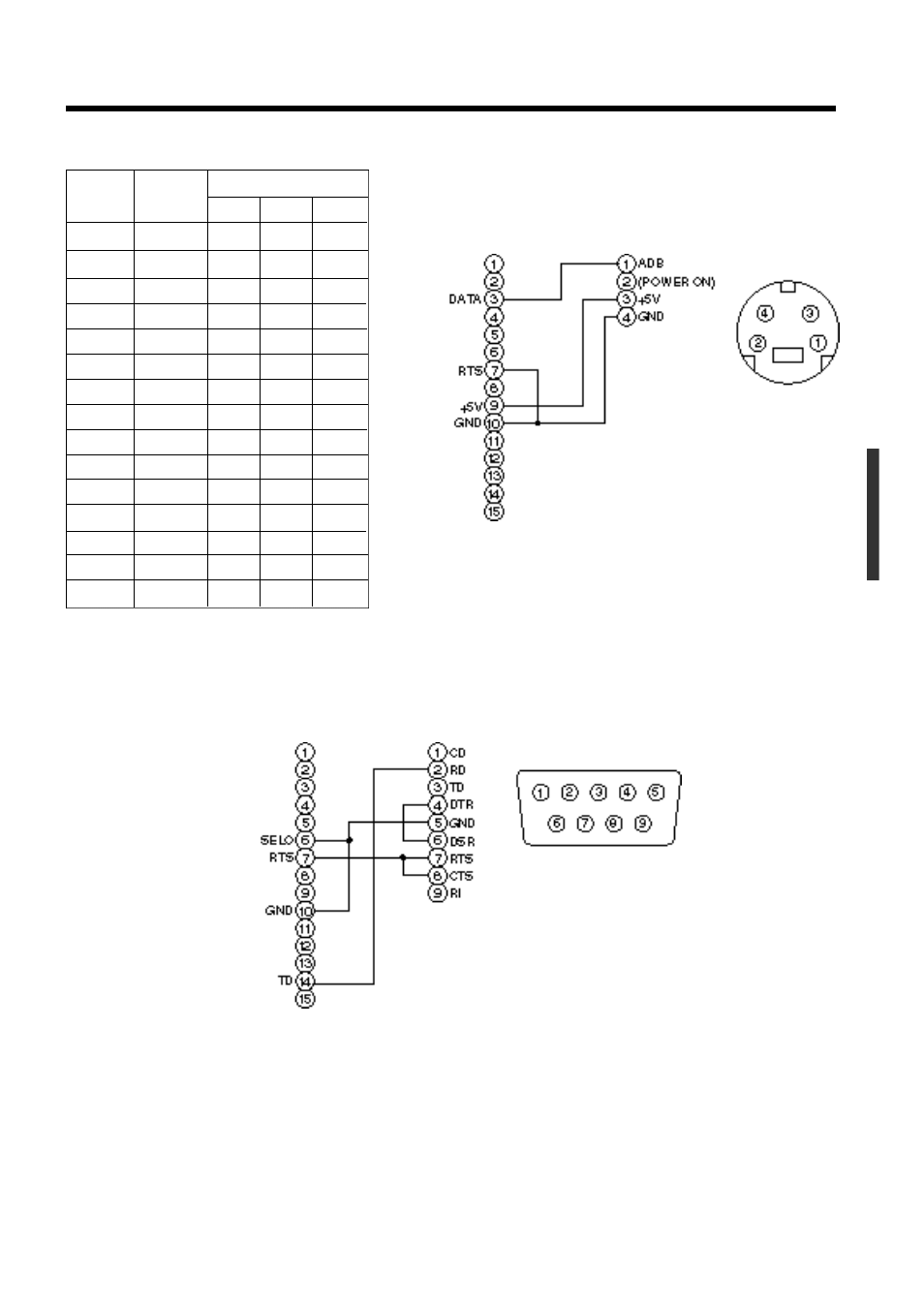

C o n n exion à la prise de signal de commande (suite)
Prise de signal de COMMANDE
Souris ADB (Mac)
Projecteur Ordinateur
Ordinateur
Prise de souris
MINI DIN 4 broches
Câble de souris (ADB) (en option)
Souris en série
Projecteur Ordinateur
Ordinateur
Prise de souris
N-sub 9 broches
Câble de souris (série) (en option)
N° de broche RS-232C
Souris
PS/2 ADB Serial
1
2 CLK
3 DATA DATA
4
5
6 SELO SELO SELO
7 RTS RTS RTS RTS
8
9 +5V +5V
10 GND GND GND GND
11
12
13 RD
14 TD TD
15
