P/N • Núm/Pte. • Réf. 99101600 24 Rev. D • Rev. D • Rév. D 10-29-07
2. Les extrémités pliées du collier circulaire
unitension étant dirigées vers le bas, ouvrir ce
dernier et l’insérer dans les rainures en « U »
des leviers de blocage. S’assurer que les
extrémités pliées du collier se trouvent bien
entre les deux leviers comme indiqué sur la
figure 3, emplacement A. Vérifier que le
collier est correctement engagé dans les
rainures de tous les leviers.
3. Tourner la lampe de manière à ce qu’elle
repose sur sa lentille. Serrer la vis et l’écrou
jusqu’à ce que les extrémités du collier ne
soient plus séparées que par 6 mm (1/4 de
pouce) tout au plus (cf. figure 4).
A
Levier de blocage
Collier circulaire
Bolt and nut are to be tightened at approx. 45 degrees
from the pilot screw between the tabs on the face ring
as shown above.
45 degrees
Vis sans tête
6 mm (1/4”)
ou moins
Orientation du collier en fil
métallique et du boulon d’attache
La vis et l’écrou doivent être serrés à environ 45 degrés de
la vis sans tête de la bague avant comme indiqué ci-dessus.

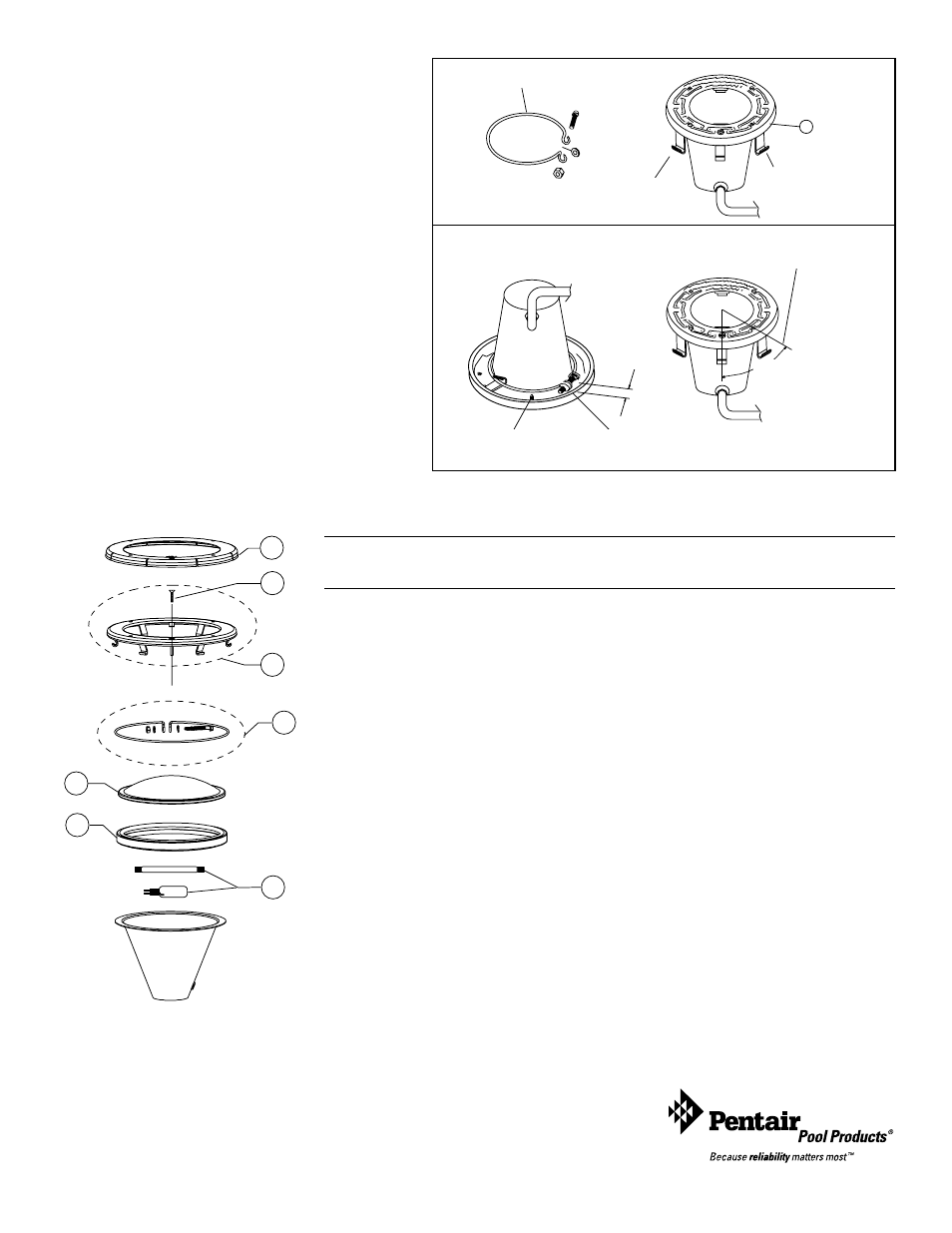

Figure 3.
45 degrés
Section V. Nomenclature des pièces
Article Pièce Description
No. No.
1 79212100 Bague avant grande en plastique, pour inox seulement, blanche
1 79212165 Bague avant grande en plastique, pour inox seulement, grise
1 79212111 Bague avant grande en plastique, pour inox seulement, noire
2 79104800 Vis pilote avec rondelle captive en caoutchouc, laiton
2 619355 Vis pilote avec rondelle captive en caoutchouc, inox
3 79110600 Ensemble bague avant, inox
4 79111000 Ensemble collier en fil métallique unitension
5 79100100 Lentille transparente en verre trempé, 21,3 cm (8-3/8”) de diamètre
6 79101601 Joint pour lentille 21,3 cm (8-3/8”)
7 79131000 Ampoule, T3 à deux extrémités, 300 watt, 120 volts
7 79131100 Ampoule, T3 à deux extrémités, 500 watt, 120 volts
7 79131400 Ampoule, T3 GY 6.35 à deux broches, 50 watt, 12 volts, 2 requis
7 79131200 Ampoule, T3 GY 6.35 à deux broches, 100 watt, 12 volts, 2 requis
78900700 Couvercle de lentille vert à changement rapide
78900800 Couvercle de lentille bleu à changement rapide
78900900 Couvercle de lentille rouge à changement rapide
78901000 Couvercle de lentille jaune à changement rapide
Figure 4.
PRIÈRE DE LIRE ET DE CONSERVER CETTE NOTICE!
Collier circulaire
1
2
3
4
5
6
7
© 2007 Pentair Water Pool and Spa, Inc. Tous droits réservés.
1620 Hawkins Ave., Sanford, NC 27330 • (800) 831-7133 • (919) 566-8000
10951 West Los Angeles Ave., Moorpark, CA 93021 • (800) 831-7133 • (805) 553-5000
Ce document est sujet à tous changements sans préavis.
