P/N • Núm/Pte. • Réf. 99101600 16 Rev. D • Rev. D • Rév. D 10-29-07
Bolt and nut are to be tightened at approx. 45 degrees
from the pilot screw between the tabs on the face ring
as shown above.
45 degrees
Sección IV. Instrucciones para el armado
del aro de carátula de acero inoxidable
1. Con la luz descansando sobre la base, coloque
el conjunto del empaque arriba del caparazón
de la luz, como se muestra. (Vea la figura 4.)
SE TIENE QUE USAR UN NUEVO
EMPAQUE DE LENTE CADA VEZ QUE
SE VUELVA A ARMAR LA LUZ. Centre
el aro de carátula de acero inoxidable y
colóquelo sobre el conjunto de la lente y del
empaque. Todas las palancas de bloqueo
deben estar colgando libremente para poder
instalar la lente y el empaque. Alinee el
tornillo piloto especial de acero inoxidable en
el aro de la carátula con la letra «R» de la
palabra «Before» que aparece en la frase
«SUBMERGE BEFORE LIGHTING» que
se encuentra en la superficie de la lente y en
el accesorio de compresión que hay en el
armazón de la lámpara. (Vea la figura 1.)
2. Con las puntas dobladas de la abrazadera
circular de uni-tensión apuntando hacia abajo,
abra la abrazadera y colóquela en las ranuras
en «U» de las palancas de bloqueo. Cerciórese de que las puntas dobladas de la abrazadera estén ubicadas entre el
par de palancas de bloqueo como se muestra en la figura 3, ubicación A. Verifique que la abrazadera esté empotrada
adecuadamente con todas las palancas.
3. Voltee la luz de tal manera que ahora esté descansando sobre la lente. Apriete el tornillo y la tuerca hasta que la distancia
entre las puntas de la abrazadera sea igual a 6 mm (1/4 de pulgada) o menos (figura 4).
A
Palanca de bloqueo
Abrazadera circular
Tornillo piloto
Orientación de la abrazadera de
alambre y conexión del perno.
El tornillo y la tuerca tienen que estar apretados a
aproximadamente 45 grados del tornillo piloto en el aro
de carátula, como se muestra arriba.

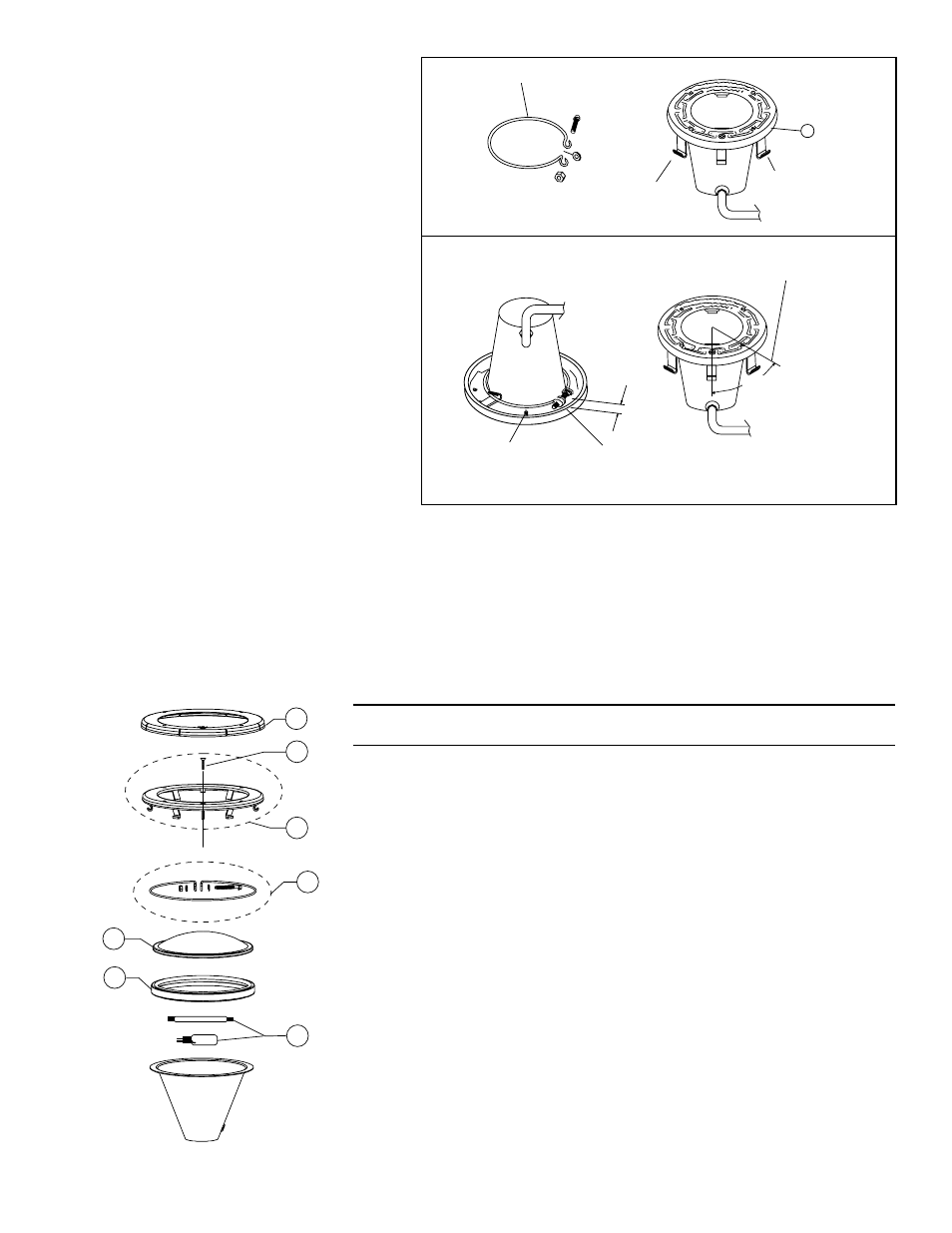

Section V. Desglose de las partes
¡LEA Y PROTEJA ESTOS INSTRUCTIVOS!
Artículo No. del Descripción
No. Repuesto
1 79212100 Aro frontal, grande de plástico, sólo para acero inoxido, blanco
1 79212165 Aro frontal, grande de plástico, sólo para acero inoxido, gris
1 79212111 Aro frontal, grande de plástico, sólo para acero inoxido, negro
2 79104800 Tornillo piloto, con arandela de caucho cautiva, latón
2 619355 Tornillo piloto, con arandela de caucho cautiva, acero inoxidable
3 79110600 Conjunto del aro de carátula, acero inoxidable
4 79111000 Conjunto de abrazadera del alambre de uni-tensión
5 79100100 Lente, transparente, 21.27 cm (8 3/8 pulgadas) de diámetro, templada
6 79101601 Empaque, 21.3 cm (8 3/8 pulgadas), lente
7 79131000 Bombilla (foco), T3 de dos extremos, 300 vatios, 120 voltios
7 79131100 Bombilla (foco), T3 de dos extremos, 500 vatios, 120 voltios
7 79131400 Bombilla (foco), T3 GY 6.35 de 2 clavijas, 50 vatios, 12 voltios, 2 requerir
7 79131200 Bombilla (foco), T3 GY 6.35 de 2 clavijas, 100 vatios, 12 voltios, 2 requerir
78900700 Cubierta de lente Kwik-change, verde
78900800 Cubierta de lente Kwik-change, azul
78900900 Cubierta de lente Kwik-change, roja
78901000 Cubierta de lente Kwik-change, ámbar
Figura 4.
Figura 3.
Posición de la
Abrazadera circular
45 grados
6 mm
(1/4 de pulg.)
o menos
1
2
3
4
5
6
7
