T
OOLS
R
EQUIRED
... Phillips screwdriver, hex key wrench set, socket and wrench set
U
STENSILES
N
ÉCESSAIRES
A
U
M
ONTAGE
... Tournevis à tête, clé pour écrou, serre-écrou, clй а chapeau
H
ERRAMIENTAS
N
ECESARIAS
P
ARA
E
L
A
RMADO
... Destornillador de cruz, juego de llaves Allen (hexago-
nales), maneral y juego de llaves españolas

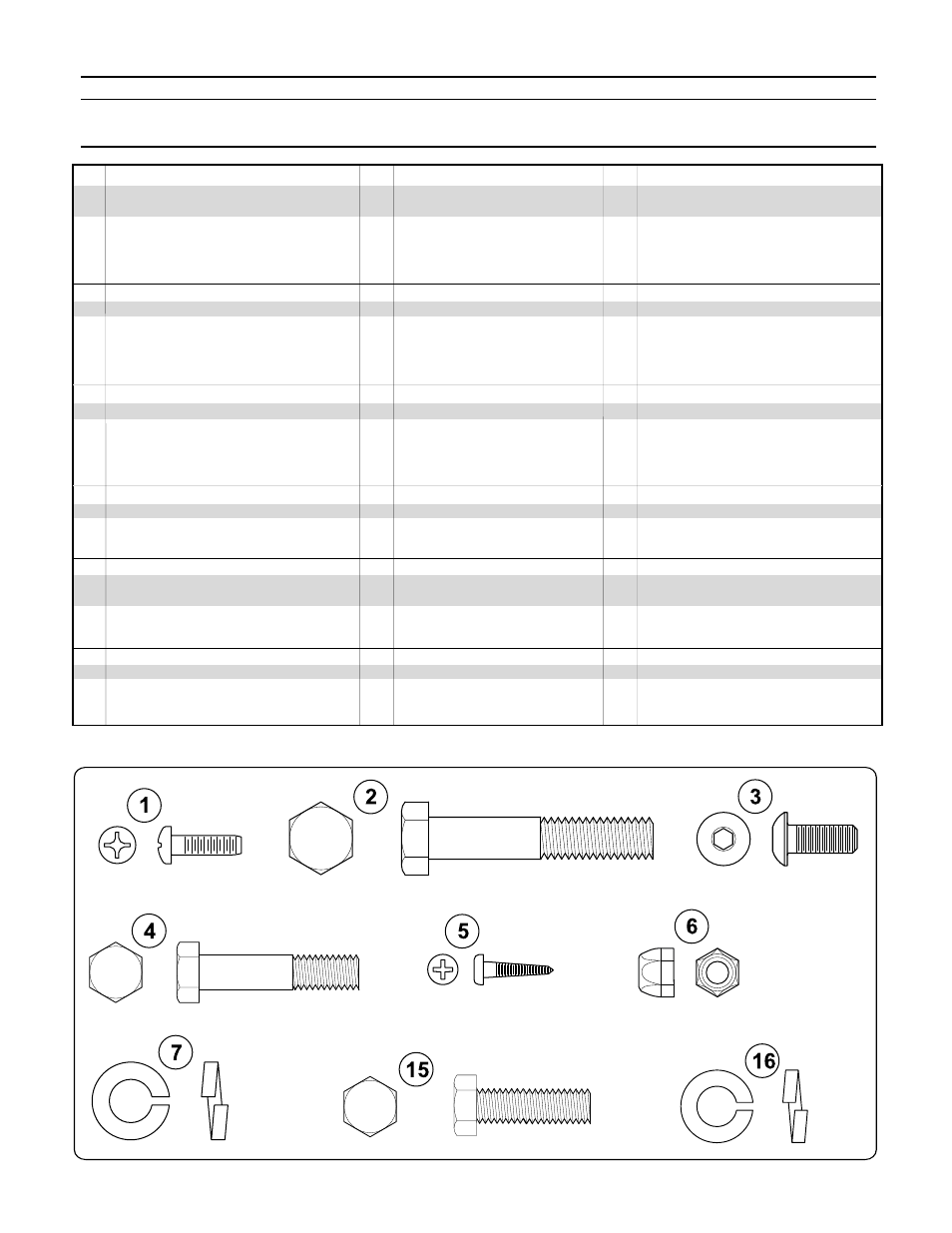

#1 Display Console Screw (4) #2 Arm Assembly Mounting Bolt (4) #3 Monocolumn Mtg Bolt (3)
Vis de la console (4) Boulon pour montage des Boulon Montage Monocolonne-Support (3)
manettes (4)
Tornillo del Tablero de Pantalla (4) Tornillo para Montar Armadura Tornillo p Montar Barandal Inf (3)
del Brazo (4)
8-16 x 5/8” 3/8-16 x 2” 5/16-18 x 7/8”
0017-00101-1538 0017-00101-0974 0017-00101-1454
#4 Upper Handrail Mounting Bolt (4) #5 Heart rate Arm End Cap Screw (4) #6 Upper Handrail Mounting Nut (4)
Boulon Montage Levier supérieur (4) Vis (4) Ecrou montage du levier supèrieur (4)
Tornillo para Montar Barandal Superior (4) Pija para Capucha del Brazo Tuerca para Montar Barandal Superior (4)
Ritmo Card (4)
5/16-18 x 1 1/2” 6-20 x 5/8” 5/16-18 Nylok
0017-00101-1609 0017-00101-1239 0017-00103-0266
#7 Heart Rate Arm Assembly Lock Washer (4) #8 Heart Rate Arm End Cap (8) #9 Monocolumn Assembly (1)
Rondelles du levier-rythme cardiaque (4) Capot du levier-rythme cardiaque (8) Montage de la monocolonne (1)
Roldana Presión Estr Brazo Ritmo Card (4) Capucha para Brazo de Armadura del Soporte Central (1)
Ritmo Cardiaco (8)
3/8” I.D.
0017-00104-0006
OK53-01090-0000 AK53-00106-0001
#10 Display Console Assembly (1) #11 Right Handrail (1) #12 Left Handrail (1)
Montage de la console (1) Levier de droite (1) Levier de gauche (1)
Armadura del Tablero de Pantalla (1) Barandal Derecho (1) Barandal Izquierdo (1)
AK53-00039-0001 AK53-00026-0003 AK53-00026-0004
#13 Right Heart Rate Arm Assembly (1) #14 Left Heart Rate Arm Assembly (1) #15 Lower Handrail Mtg Bolt (4)
Montage levier rythme cardiaque droite (1) Montage levier rythme cardiaque Boulon Montage Levier inférieur (4)
gauche (1)
Estructura Brazo Ritmo Cardiaco Estructura Brazo Ritmo Cardiaco Tornillo p Montar Barandal Inf (4)
Derecho (1) Izquierdo (1) 5/16-18 x 1”
AK53-00005-0003 AK53-00005-0004 0017-00101-1625
#16 Lock Washer (4)
Rondelles (4)
Roldana (4)
5/16” I.D.
0017-00104-0412
