Lasko 1850 - Manual (Page 4)

1. Utilizando un movimiento giratorio, inserte el extremo del tubo de diá-
metro grande en el agujero de la Base. (Figura 5) El girar el tubo a
medida que se lo empuja asegura que el tubo quede plenamente
asentado en la Base.
2. Para ajustar la altura:
a) Afloje la Tuerca de Ajuste de Altura.
b) Eleve o baje el Tubo de Extensión hasta obtener la altura
deseada.
c) Apriete la Tuerca de Ajuste de Altura.
MODEL 1850
OPERATION
This Fan may be operated by the Manual Controls located
on front of the unit (as shown in
Figure 10) or by the Remote
Control (shown in Figure 13).
1. Plug the cord set into a 120 volt outlet.
Be sure that the plug fits tightly into outlet.
When plugs fit loosely into receptacles, they may
slip partially or completely out of the receptacle
with only the slight movement of the attached
cord. Receptacles in this condition may overheat
and pose a serious fire hazard; if covered by a
curtain or drape, the fire hazard is even greater.
2. Apply power to the Fan by pushing the Power Button ( ).
3. FAN SPEED: You may now adjust the fan speed to the
desired level, 1 (Low), 2 (Medium), or 3 (High) by pressing
the
Fan Speed Button ( ).
4. TIMER FUNCTION: This fan is equipped with a timer that
allows you to set the length of operation by pressing the
Timer Button ( ) manually on the control area of the fan,
or by pressing the
Timer Button ( ) on the remote control.
The timer can be set for 1, 2, or 4 hours. Continue pressing
the
Timer Button ( ) to reach the desired time setting.
To cancel timer, press Timer Button ( ) until lights are
extinguished.
5. OSCILLATION: Push down oscillation knob on motor
housing to make fan head move from side to side.
(Figures
11 and 12)
6. After turning the Fan off, unplug the unit from the electrical
outlet.
Rev. B 10/07 4 2085441 Rev. B 10/07 9 2085441

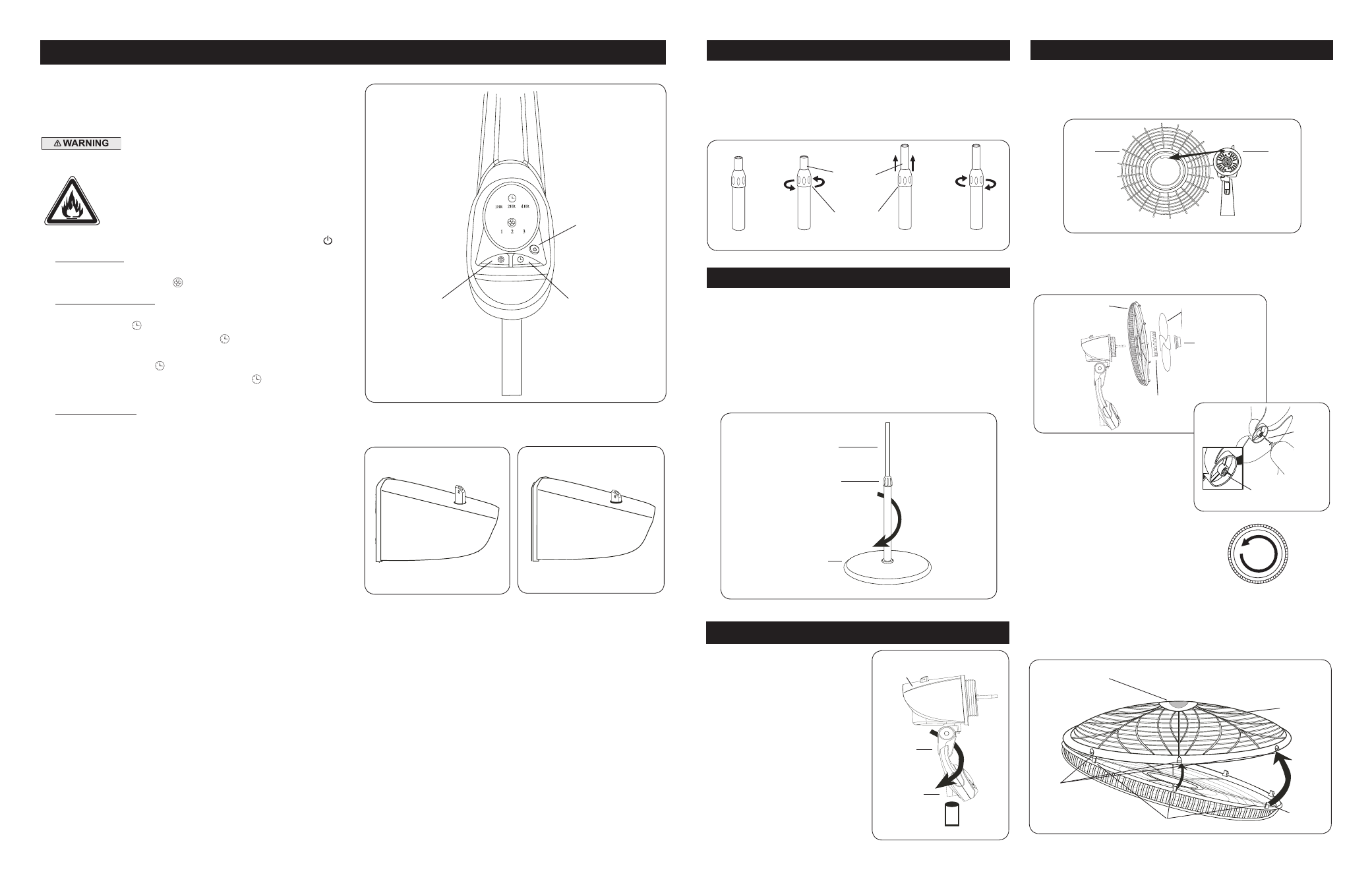

Figure 10
Fan Speed
Button
Power Button
Timer Button
1. Inclinarla Cabeza del Ventilador hacia atrás. Coloque la Rejilla
Trasera en el Motor. (Figura 7)
2. Alinear la lengüeta de la Rejilla Trasera con la ranura en la parte
superior de la cubierta delantera del Motor.
PASO 4: ENSAMBLE DEL ASPAY REJILLA
PASO 2: ENSAMBLE DEL PIE
COLOQUE LA BASE EN EL PISO
1. Coloque el Conjunto de Cabezal
con el Collar en el Tubo de
Extensión. (Figura 6)
2. Sostenga firmemente el Tubo de
Extensión y empuje el Conjunto
de Cabezal hacia abajo con un
movimiento giratorio hasta que
quede asentado en el Tubo de
Extensión.
PASO 3: CONJUNTO DE LA CABEZA
1. Saque el conjunto de la tubería del cartón como muestra. (Figura 1)
2. Desafloje la Tuerca de Ajuste de Altura, girando en sentido
contrahorario. (Figura 2)
3. Eleve la Extensión De La Tubería. (Figura 3)
4. Apriete la Tuerca de Ajuste de Altura, girando en sentido horario.
(Figura 4)
PASO 1: ARMADO DE LA TUBERÍA
3. Asiente la Parrilla Trasera y sujetela con la Tuerca de Plástico
hacia la Derecha. Deslice la Helice en el Eje del Motor.
(Figura 8) Alinear la Ranura Del Cubo de la tapa con el Pasador
del eje del motor. (Figura 8A)
4. Para asegurar la Helice, enroscarla
hasta que quede apretada en el Cubo
de la Tapa haciéndola girar Hacia la
Izuierda.
Conjunto de
Cabezal
Figura 2 Figura 4 Figura 3 Figura 1
Tuerca de
Ajuste de
Altura
Tubería de
Extension
Figura 5
Tubo de Extensión
Tuerca de Ajuste de
Altura
Base
Collar
Tubo de
Extensión
Figura 6
Rejilla
Trasera
Figura 7
Motor
Figura 8
Parrilla Trasera
Helice
Tuerca de
Plastico
Tapa de
Ventilador
Figura 8A
Pasador
Ranura del
Cubo
5. Con el cabezal del ventilador en posición vertical, alinee el Adorno
de la Parrilla Delantera de modo que quede horizontal y con el
lado debido hacia arriba. Empiece en la parte superior de la parrilla
y siga hacia abajo, insertando las Trabas de la Parrilla Trasera en
las Ranuras de la Parrilla Delantera. (Figura 9)
Adorno
Ranuras
Trabas
Parrilla
Trasera
Parrilla
Delantera
Figura 9
Down: Oscillate Up: Stationary
Figure 11 Figure 12
