Rear Grill
Figure 8
Blade
Fan
Spinner
Plastic
Nut
Figure 8A
Pin
Groove
MODELO 1850
FUNCIONAMIENTO
Este Ventilador puede hacerse funcionar mediante los
Controles Manuales ubicados en la parte superior de la
unidad (como se muestra en la
Figura 10) o con el Control
Remoto (se muestra en la Figura 13).
1. Conecte el cable eléctrico a un tomacorriente de 120
voltios.
Asegúrese que el enchufe encaje firmemente en el
tomacorriente.
Cuando los enchufes quedan flojos en los
tomacorrientes, pueden deslizarse parcial
o completamente fuera del tomacorriente
con un leve movimiento del cable adosado.
Los tomacorrientes en este estado podrían
sobrecalentarse y representar un grave peligro
de incendio; si está cubierto por una cortina o
tela, el riesgo de incendio es aún mayor.
2. Conecte la energía eléctrica a su ventilador pulsando el Botón
Alimentación ( ).
3. VELOCIDAD DEL VENTILADOR: Ahora puede ajustar
la velocidad del ventilador al nivel deseado - 1 (baja), 2
(mediana) ó 3 (alta) - pulsando el
Botón Velocidad ( ).
4. FUNCIÓN DE TEMPORIZADOR: Este ventilador está
equipado con un temporizador que le permite a usted es-
tablecer la duración de la operación oprimiendo el
Botón
Temporizador ( ) manualmente en el área de control del
ventilador, o presionando el
Botón Temporizador ( ) en
el control remoto. El temporizador puede ser programado
1, 2 o 4 horas. Continúe oprimiendo el
Botón Temporiza-
dor ( ) para lograr el tiempo de programación deseado.
Para cancelar el temporizador, presione el botón del
temporizador hasta que se apague la luz.
5. OSCILACION: Empuje la perilla ubicada en la parte superior
de la caja del motor para hacer que la cabeza del Ventilador
se mueva de un lugar hacia otro.
(Figuras 11 y 12)
6. Después de apagar el Ventilador, desconecte la unidad del
tomacorriente eléctrico.
Rev. B 10/07 10 2085441 Rev. B 10/07 3 2085441

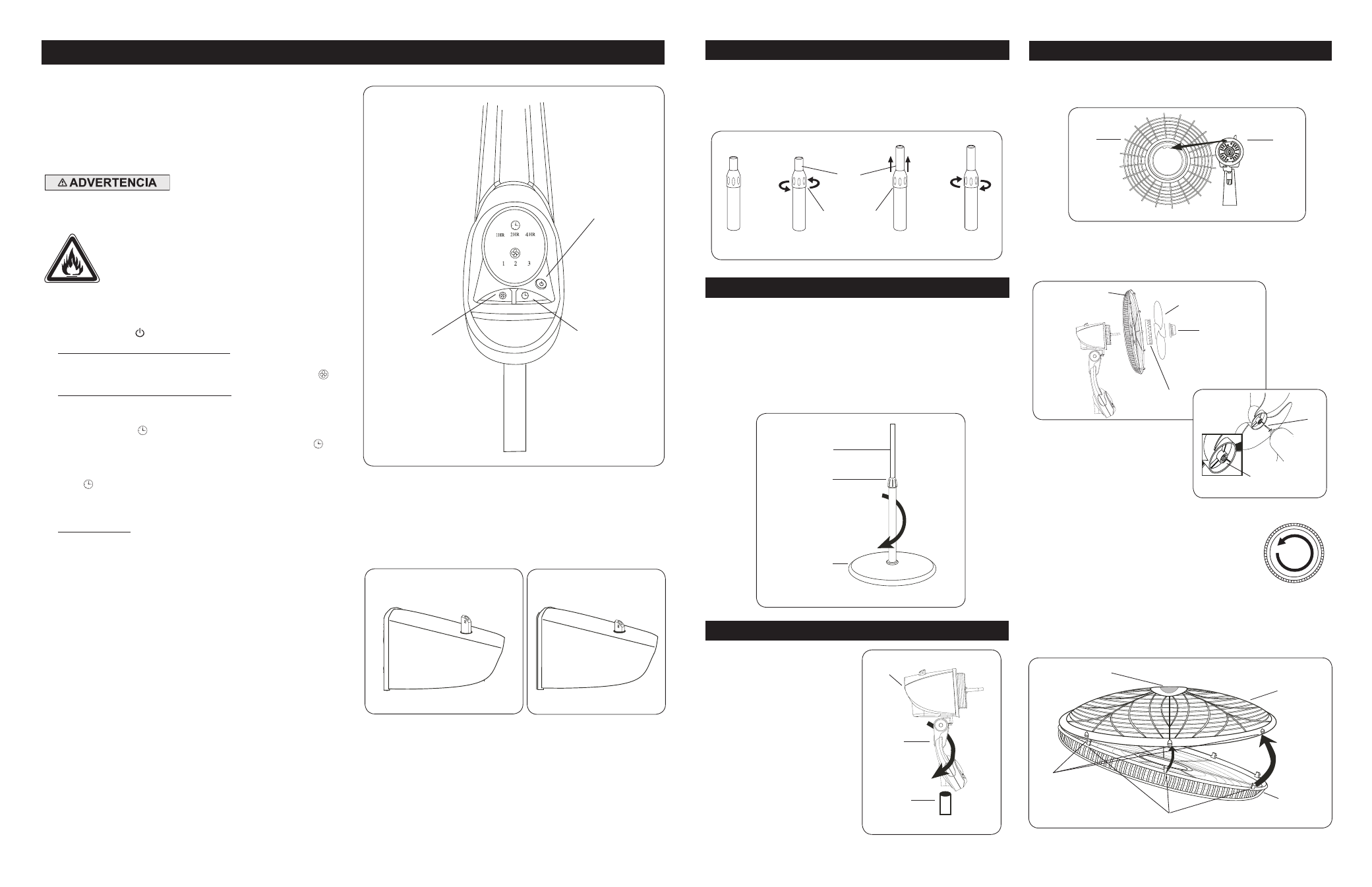

1. Take pipe assembly out of carton as shown. (Figure 1)
2. Loosen Height Adjustment Nut turning counter clockwise. (Figure 2)
3. Raise Extension Pipe. (Figure 3)
4. Tighten Height Adjustment Nut turning clockwise. (Figure 4)
STEP 1: PIPE ASSEMBLY
STEP 2: STAND ASSEMBLY
PLACE BASE FLAT ON FLOOR
1. With a twisting motion, insert the end of the large diameter
pipe into hole in Base. (Figure 5) Turning pipe while pushing will
assure pipe is fully seated in Base.
2. For Height Adjustment:
a) Loosen Height Adjustment Nut.
b) Raise or lower Extension Pipe to desired height.
c) Tighten Height Adjustment Nut.
1. Place Head Assembly with
Collar onto Extension Pipe.
(Figure 6)
2. Holding Extension Pipe
firmly, twist Head Assembly
downward until seated on
Extension Pipe.
1. Tilt Head Assembly back. Put Rear Grill on Motor. (Figure 7)
2. Align tab of Plastic Rear Grill with groove on top of front Motor
cover.
STEP 4: BLADE & GRILL ASSEMBLY
3. Fully seat Rear Grill and secure with Plastic Nut turning Clockwise.
Slide Blade onto Motor Shaft. (Figure 8) Align Groove on blade
hub with Pin on motor shaft. (Figure 8A)
4. To secure Blade, screw Spinner onto Shaft
Counter Clockwise until tight on Blade hub.
STEP 3: HEAD ASSEMBLY
Head
Assembly
Collar
Extension
Pipe
Figure 6
5. With fan head in upright position, align Ornament of Front Grill
so it is horizontal and right side up. Starting with the top of the grill
and working down, insert Snaps on Rear Grill through Slots in
Front Grill. (Figure 9)
Botón
Alimentación
Botón
Temporizador
Figura 10
Figure 2 Figure 4 Figure 3 Figure 1
Height
Adjustment
Nut
Extension
Pipe
Figure 5
Extension Pipe
Height
Adjustment Nut
Base
Rear
Grill
Figure 7
Motor
Ornament
Slots
Snaps
Rear Grill
Front Grill
Figure 9
Hacia Arriba: Estacionario Hacia Adelante: Oscilar
Figura 11 Figura 12
Botón
Velocidad
