Italiano | 57
+

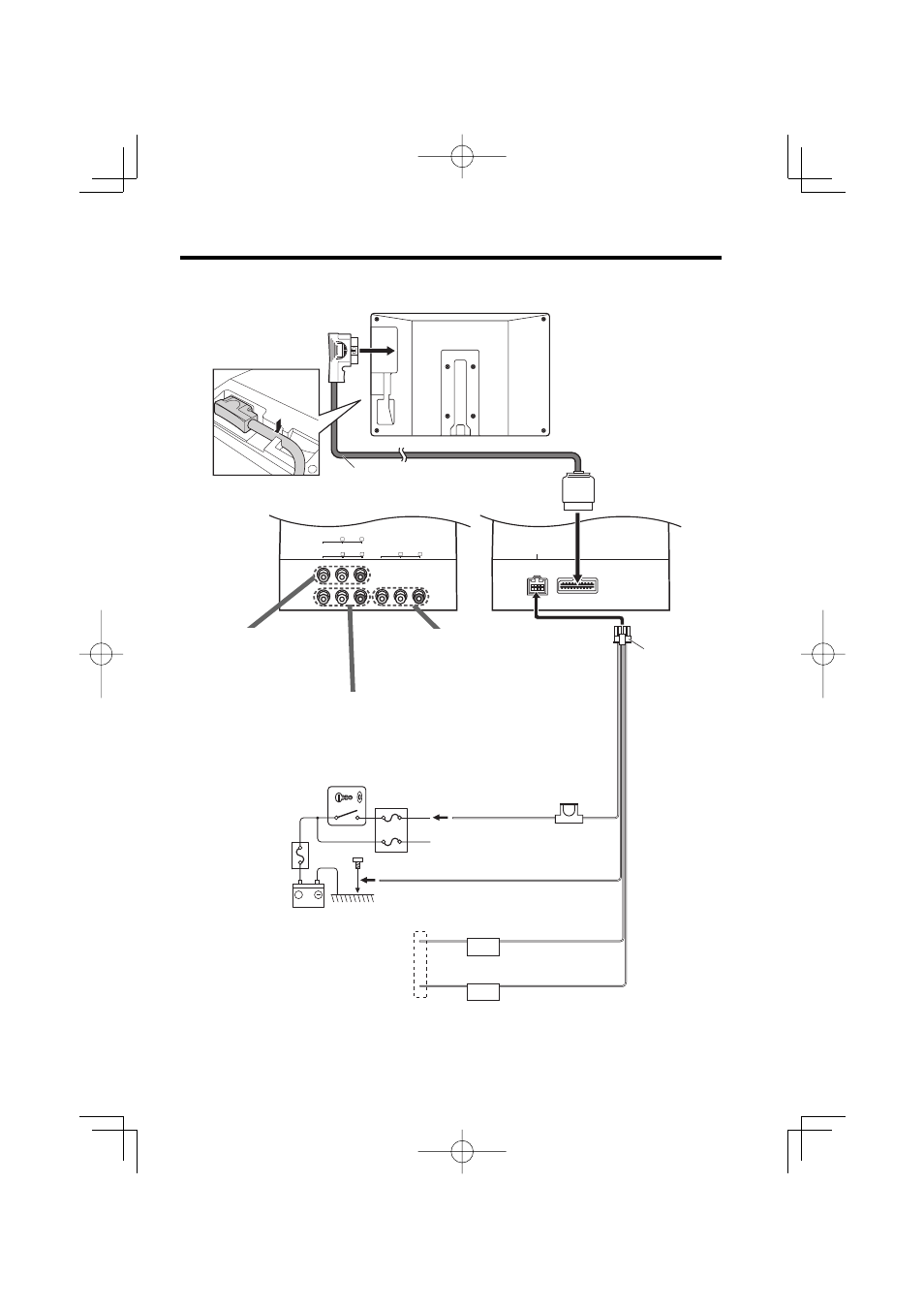

POWER TO MONITOR
L
FM/AM ANTENNA
( 5A )
PRK SW
REVERSE
AV 1 INPUT
R VIDEO L (MONO)
AV 2 INPUT
R VIDEO L
AV OUTPUT
R VIDEO L
Accessorio 2
Cavo di accensione
(Rosso)
Interruttore della chiavetta
di accensione
Scatola
dei fusibili
del veicolo
(fusibile
principale)
ACC
Conduttore a terra (Nero) · (allo chassis del veicolo)
Batteria
Unità monitor
Unità nascosta
Ingresso audio/immagine 1
• Ingresso immagine (Giallo)
• Ingresso audio sinistro (Bianco)
• Ingresso audio destro (Rosso)
Ingresso audio/immagine 2
• Ingresso immagine (Giallo)
• Ingresso audio sinistro (Bianco)
• Ingresso audio destro (Rosso)
Uscita audio/immagine
• Uscita immagine (Giallo)
• Uscita audio sinistra (Bianco)
• Uscita audio destra (Rosso)
Accessorio 1
Cavo del sensore di parcheggio
(Verde chiaro)
Cavo del sensore marcia indietro
(Viola/Bianco)
Non utilizzato
Non utilizzato
Collegamenti
