Installation du conduit télescopique
NOTE: Le couvre-conduit avec conduit télescopique est vendue séparément.
1. Marquer les repères de centre de la plaque de cuisson ou de la cuisinière sur le plafond au-
dessus. Se servir des repères de centre indiqués au plafond pour positionner le patron de
montage comme illustré à la Figure 2.
2. Retirer et conserver le patron. Couper et retirer le placoplâtre du plafond. Installer deux
morceaux de bois 2 po x 4 po (non fournis) entre les solives de plafond. Vous référer à la
Figure 3. Consulter un professionnel si vous avez des difficultés ou encore si votre installation
est particulière.
3. Finir la surface de plafond. S'assurer de marquer l'emplacement des solives de plafond et des
morceaux de bois ou remettre en place le patron de montage dans la position des solives de
plafond et des morceaux de bois.
4. Fixer le conduit télescopique au plafond et le rattacher solidement aux solives et au cadre de
bois à l'aide de 8 vis (non fournies) comme illustré à la Figure 3. S'assurer que les vis
pénètrent bien au centre des solives et des morceaux de bois pour offrir un soutien maximal.
5. Régler le conduit télescopique à l'aide de la référence F du Tableau 1 et des mesures à la
page 37. Fixer à partir des côtés avec les 8 vis 4 mm x 8 mm (fournies) comme illustré à la
Figure 4.

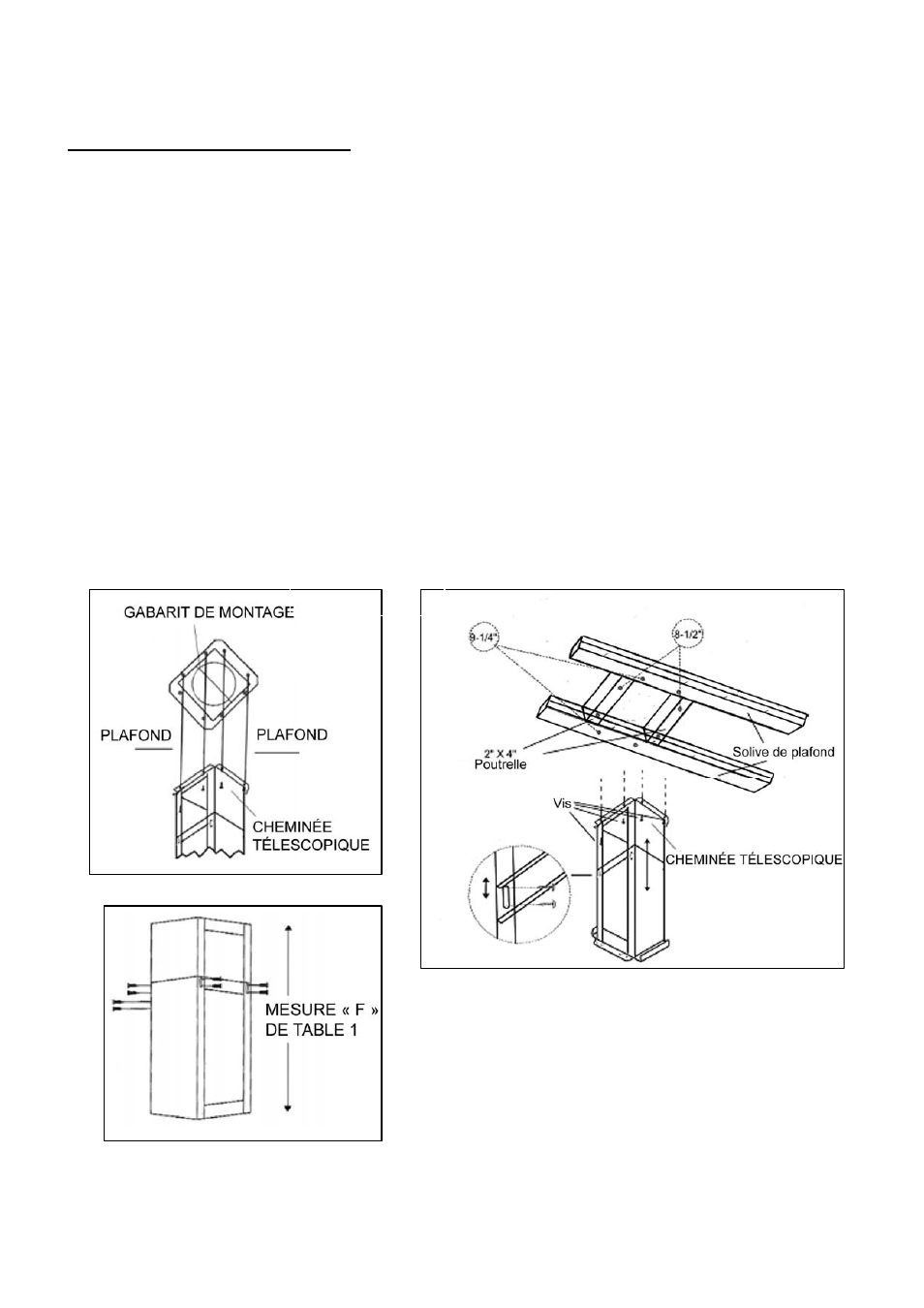

Figure 4
Figure 3
Figure 2
